Mismunur og tengingar milli RF hringrásar og RF einangrunar

Meginregla um rekstur:

RF hringrás:

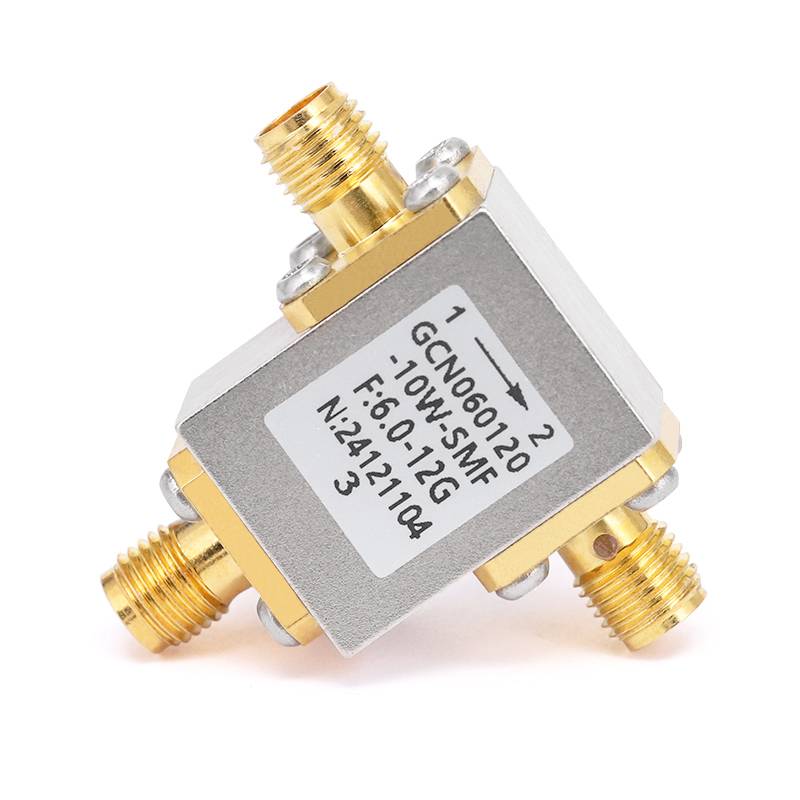

Hringrásarframkvæmd er þriggja port (eða fleiri) tæki sem beinir RF merkjum í ákveðna átt milli höfnanna . Það tryggir að merki streymi frá einni höfn til þeirrar næstu í skilgreindri átt .

Hringrásin virkar út frá ólínulegum áhrifum segulefna . það samanstendur venjulega af snúningi ólínulegs efnis sem er tengt við segulsvið . Í þriggja ports hringrás, er merkið frá höfn 1 í höfn 2, Port 2's Signal fer í höfn 3 og Port 3's Signal er beint til Port 1.}}}}}}}}}}}}}}}.

RF einangrun:

Einangrun er venjulega tveggja hafna tæki sem gerir það að verkum

Svipað og hringrásin notar einangrun segulmagnaðir efni til notkunar, en það hefur aðeins tvær tengi . einangrunaraðilinn kemur í veg fyrir öfugt merkisflæði og einangrar uppsprettuna frá öllum endurspegluðum merkjum sem gætu valdið skemmdum eða truflunum .



Lykilrekstrarregla: Segulefni

Bæði tækin nýtaFerromagnetic efni)Útbreiðsla sem ekki er tekinaf RF merkjum, sem þýðir hegðun merkis er mismunandi þegar þú ferð áfram vs . afturábak . Þessi ekki viðtakni gerir kleift:

Hringrásarvélar til að leiðar merki í röð milli hafna .

Einangrunaraðilar til að bæla öfug merki (mikil demping í öfugri átt, lítið tap í fram átt) .



Hagnýt forrit: Raunveruleg notkun tilvika

Hringrás:

Í ratsjárkerfum aðgreina þau send og fengu merki (sendandi → loftnet → móttakari án truflana) .

Í samskiptanetum gera þau kleift að beidireal merkisflæði yfir eina rás (e . g ., kljúfa uplink/downlink merki) .

Einangrunartæki:

Verndaðu RF magnara með því að hindra endurspeglaðan kraft gegn ósamræmdum álagi (E . g ., loftnet með mismunandi viðnám) .

Stöðugleika sveiflur með því að koma í veg fyrir tíðni dregur af völdum álags endurspeglunar .



.
