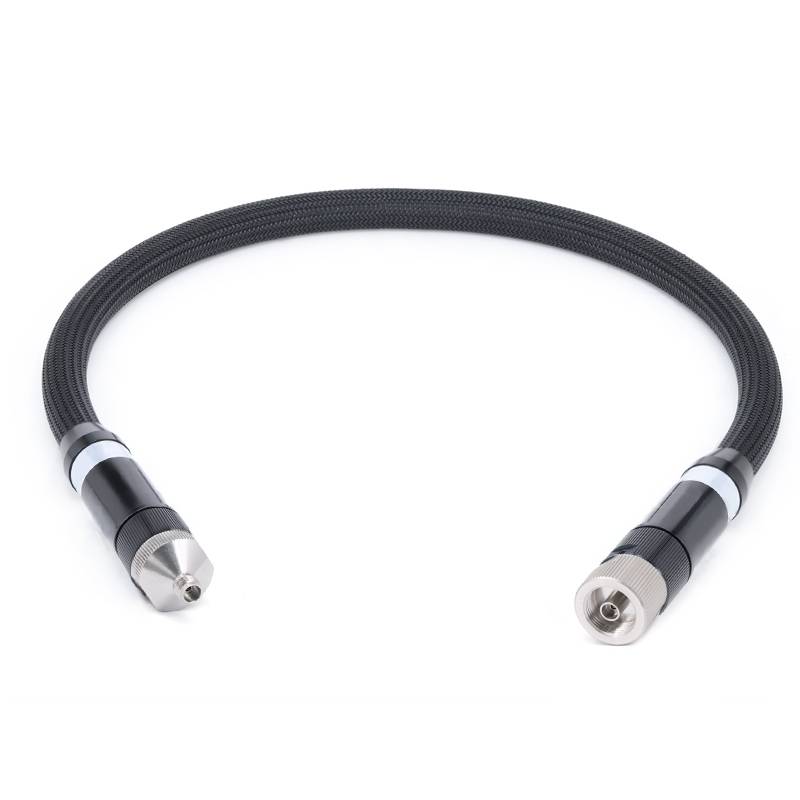

Hvers vegna prófunarstrengir Vector Network Analyzer (VNA) eru oft dýr



Hár kostnaður við VNA próf snúrur er vegna margvíslegra þátta, þar með talið strangar afköstarkröfur, sértæk efni, framleiðsluferli með mikla nákvæmni og hágæða stjórn . Við skulum greina það frá mörgum þáttum:



1. Requirements for High Performance SpecificationsThe working frequency of VNA test cables typically covers (from MHz to GHz), while maintaining a high integrity of signal transmission to ensure the stability of measured S-parameters, insertion loss, standing wave, and phase matching parameters.Lower insertion loss: In some high-frequency ranges (>40 GHz), lægra dielectric tap getur einnig haft áhrif á niðurstöður mælinga . Kaplarnir þurfa að nota lágþéttni dielectric efni til að tryggja hámarks lækkun á smits tapi .Kaplar verða að viðhalda nákvæmri einkennandi viðnám (venjulega 50Ω) með lágmarks breytileika yfir alla lengd og tíðnisvið . öll misræmi viðnáms mun kynna villur, þannig að víddarþol leiðara og dielectrics verða að ná míkrómetra stigi (venjulega ± 0 {{3} 001 tommur).



Stigsstöðugleiki:Í venjubundnum RF prófun er stöðugleiki prófunarsnúrunnar sem notaður er mikilvægur þáttur sem þarf að íhuga að tryggja nákvæmar og endurteknar mælingar . Stöðugir og fas-stöðugir snúrur hafa eftirfarandi einkenni: það getur tryggt góða fasa mælingar með breytingu á hitastigi, sem getur dregið úr þeim villum sem eftir eru og óvissur; Jafnvel þó að kapallinn sé notaður í langan tíma og er stöðugt hreyfður og beygður margoft, mun tap hans og stigastöðugleiki ekki breytast verulega . VNA-sértækan prófstrengur hefur svo góða fasa amplitude stöðugleika árangur .



Framúrskarandi hlífðareiginleikar VNA:Þetta gerir kleift að loka á alls kyns rafsegultruflanir og merkisleka á öllum tímum í prófkerfinu . Hvernig getum við haft betri verndarafköst og mótstöðu við leka? Í fyrsta lagi ætti kapallinn að taka upp fjöllaga hlífðarbyggingu, venjulega með málmfléttulagi og málmþynnulagi, að minnsta kosti 2 eða fleiri lögum af hlífðarlagi . hlífðarafköst RF coax-snúrur er einnig tengt við þætti eins og efnið í skjöldu borði sem er umsvifalaust, og framleiðsla og öðrum þáttum {. hágæðaefni og framleiðsluferli og öðrum þáttum {{4} Framleiðsluferlar geta bætt leiðni og stöðugleika hlífðarlagsins og þar með bætt hlífðarafköst snúrunnar .



2. sérstakt efni: Efnin sem notuð eru til framleiðslu á VNA snúrum verða að uppfylla strangar gæðastaðla til að fullnægja hátíðni frammistöðu kröfur: Miðleiðari: Notaðu háháa súrefnislaust kopar eða silfurhúðað kopar til að draga úr tapi á húðáhrifum við há tíðni . einangrunarmiðil: krefst lágs taps, 6 {6} shidc, eins og lágþéttni PTFE { Fléttur vír: Notar silfurhúðaða koparpillupakkað lag, þar sem þykkt hvers hlutans er mjög eins og samræmd . bætir síðan lag af fléttum silfurhúðaðri koparvír, þétt og jafnt ofinn til að ná betri hlífðarvirkni {{10} brynja, meðan að utan, notar að utan. Innri tenging notar snúningslaus hönnun til að tryggja hámarks þjöppunarþol, togstyrk og snúningsþol prófunarsnúrunnar, sem gefur það einstaklega langt þjónustulífi .



Nákvæm framleiðsla og ferlis hönnun

Hönnun og framleiðsla VNA snúrur þurfa nákvæmni míkrómetra:

Víddarþol: Rúmfræði innri leiðara, dielectrics og ytri skjöld verður að vera einsleit til að forðast að viðnámsbreytingar . til dæmis þarf að stjórna samstæðu innri og ytri leiðara (til að koma í veg fyrir endurspeglun af völdum sérvitringa) innan míkrómetra sviðsins .}}}}}}}}}}}}}}}}

Flókin mannvirki: Margir hátíðni snúrur taka upp háþróaða hönnun, svo sem 塑形 mannvirki fyrir stigastöðugleika og lágþéttni PTFE til að draga úr þyngd og tap .

Handvirk handvirk samsetning: Mikilvægir þættir af öfgafullri tíðni snúrur (svo sem tengi) geta krafist handvirkrar samsetningar og kembiforrits til að uppfylla forskriftir, sem eykur launakostnað .



4. afkastamikil tengi

Tengi eru mikilvægur hluti af VNA snúrum og tengi sem eru illa með geta verið aðal uppspretta mælingavilla . Þeir þurfa:

Nákvæmni vinnsla: Tengi (eins og SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) eru vélknúin úr hágráðu eir eða beryllíum kopar (sem hefur vorlíkar eiginleika) með þol stjórnað innan ± 0,0001 tommur.

Málmeðferð: Gull eða rhodium málun (5–50 microinches þykkt) tryggir litla snertingu viðnám, tæringarþol og endurtekin árangur pörunar (áríðandi fyrir kvörðun) .

Próf og sannprófun: Prófa þarf hvert tengi fyrir spennu standandi bylgjuhlutfall (VSWR), innsetningartap og vélrænni endingu (þúsundir innsetningar/útdráttar hringrásar), sem eykur framleiðslutíma .



5. endingu umhverfisins

VNA snúrur þurfa að standast erfiðar aðstæður í rannsóknarstofu, verksmiðju eða vettvangsprófun:

Sveigjanleiki og styrkleiki: Þeir verða að standast endurtekna beygju, snúning og núningi án niðurbrots í frammistöðu . Þetta krefst aukinnar innri stuðningshönnunar og varanlegt sherath .

Hitastig og veðurþol: Efni verður að vera stöðugt undir breitt hitastigssvið, rakt umhverfi og útsetning fyrir efnum (svo sem olíum og leysi) . Þess vegna eru dýr verkfræðiplast og teygjur notuð
