Mismunurinn á því að nota pinna díóða til að stjórna spennu og nota d-sub 9- pinna tengi til að stjórna RF vélrænni rofa

Mismunurinn á því að nota PIN-díóða til að stjórna spennu og nota D-Sub 9- PIN viðmót til að stjórna RF vélrænni rofi endurspeglast í mörgum þáttum, þar með talið að vinna meginreglur, árangursvísar og hagnýt forrit . Hér er ítarleg greining:



1. vinnandi meginreglur

Pinna díóða stjórn:
Pinna díóða er hálfleiðari tæki með pinna uppbyggingu . það mótar sendingu RF merkja með því að breyta leiðni eðlislægs (i) lagsins í gegnum DC hlutdrægni spennu .

Áfram hlutdrægni: Dregur úr viðnám I lagsins, sem gerir RF merki kleift að fara með lágmarks tap .

Öfug hlutdrægni: Stækkar eyðingarsvæðið, hindrar RF merki .
Þessi rafrofa er solid-state tæki sem nær skiptishraða frá nanósekúndum yfir í smásjárdrep eftir spennustigum .

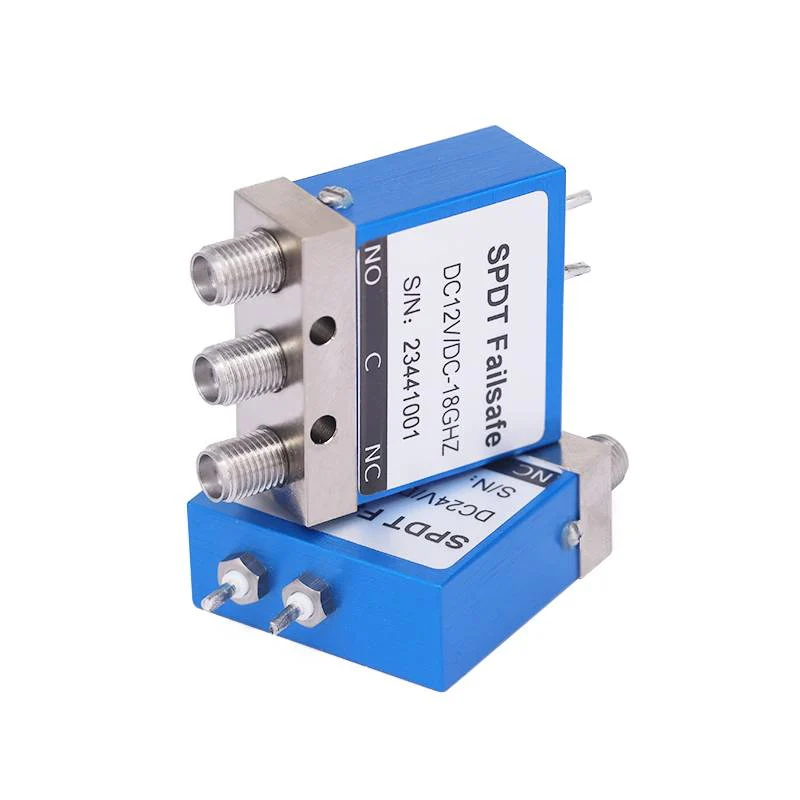

D-sub 9- pinna + vélrænni rofi:
D-sub 9- pinna viðmótið (eins og DE -9 tengið) sendir venjulega stafræn stjórnmerki (E . g ., TTL Logic) til að keyra RF vélrænni rofi.} það krefst rf merkisleiða með því að hreyfa sig með því að hreyfa sig með því að flytja tengiliðir.} það krefst þess að RF Signal Prads . Hringrás (eins og gengi eða smári) til að umbreyta lágmark-kraftmerkjum í vélræna hreyfingu .



2. árangursvísar

Skiptahraði
Pinna díóða er með skiptishraða nanósekúndna í smásjá, hentugur fyrir hátíðni forrit eins og 5G og ratsjá;
Vegna líkamlegrar hreyfingar starfa vélrænir rofar á millisekúndum hraða og henta ekki skjótum merkjaskiptum .

Innsetningartap og einangrun

Pinna díóða: Innsetningartapið er venjulega 0 . 5–2 dB í ríki, allt eftir tíðni og hlutdrægni . Einangrunin er 20–60 dB í öfugri hlutdrægni en minnkar við há tíðni . Ólínulegt pin-diodes getur skapað samhljóða, sem þarfnast vandaðrar hönnunar.

D-sub 9- pinna + vélrænni rofar: Innsetningartapið er afar lítið (0 . 1–1 . 5 dB) yfir breitt tíðnisvið . Einangrunin er frábær (60–100 dB), sem skiptir sköpum fyrir háa kraft eða viðkvæma móttakara. Það er engin harmonísk röskun vegna eingöngu vélrænnar notkunar.



3. aflmeðferð getu

Pin Diodes geta höndlað allt að Kilowatt af krafti í pulsed forritum (svo sem ratsjá) með réttri hitastjórnun, en stöðug bylgju þeirra (CW) er takmörkuð af sjálfshitun .
Vélrænir rofar standa sig vel í samfelldri bylgju atburðarás (svo sem útvarpsbílar) með metnum krafti allt að tugi kilowatt .



4. Áreiðanleiki og líftími

Pinna díóða:
Þeir hafa enga hreyfanlega hluti, geta náð meira en 10^9 aðgerðum og haft sterka titringsþol .
Þeir eru næmir fyrir hitauppstreymi og líftími þeirra fer eftir skylduhringnum og kælingu .

Vélrænir rofar:
Líftími þeirra er takmarkaður (10^5–10^6 aðgerðir) vegna snertingarklæða .
Þeir eru viðkvæmir fyrir líkamlegum áföllum og titringi, sem dregur úr áreiðanleika þeirra í hörðu umhverfi .
