Uppbygging PCB borð

Uppbygging PCB borð inniheldur aðallega ýmis skipulagsskiptingu eins og eins lagsspjöld, tvískipt borð og fjölskipt borð. Eftirfarandi er ítarleg byggingargreining:

1.Single-lag
Skipulagssamsetning: Það er koparpappír aðeins á annarri hliðinni og engin koparpappír hinum megin. Íhlutir eru venjulega settir á hliðina án koparpappírs og hliðin með koparpappír er aðallega notuð til raflögn og lóða.
AÐFERÐ AÐFERÐ: Hentar fyrir einfaldar hringrásir, svo sem rafrænar klukkur, leikföng osfrv. Framleiðsluferlið er einfalt og kostnaðurinn er lágur, en aðgerðir þess eru tiltölulega stakar.

2.
Undirlagsefni: Algengt er að það er fr -4, sem er blanda af glertrefjum og epoxýplastefni. Það hefur góðan vélrænan styrk, einangrun og hitaþol og getur veitt stöðugan stuðning fyrir hringrásina.
Leiðandi lag: Það er, koparpappír, sem dreifist á efri og neðri hliðum undirlagsins. Ýmis hringrásarmynstur myndast í gegnum ætingarferlið fyrir núverandi sendingu. Hægt er að velja þykkt koparpappírsins samkvæmt kröfum. Til dæmis er 1 aura (oz) koparpappír hentugur fyrir stóra strauma og 1\/2 aura koparþynna er hentugur fyrir venjulegar hringrásir.
Einangrunarefni: PP (prepreg) er notað sem einangrunarefnið í miðri tvöföldu laginu. Það er blanda af hálfgerðum plastefni og glertrefjum, sem geta þétt tengt lögin tvö saman og tryggt að engin skammhlaup sé á milli laga tveggja.
Yfirborðsverndarefni: þ.mt lóðmálm og silksskjálag. Lóðmálmurinn er yfirleitt grænn, rauður eða svartur blek, sem er notað til að vernda koparpappírinn gegn oxun og ryð, og koma í veg fyrir að lóðmálmur streymi til óæskilegra staða við lóða, þar sem aðeins púðarnir afhjúpa kopar; Silkscreen lagið er venjulega hvítt blek, notað til að prenta texta eða tákn eins og íhluta staðsetningar og gerðir á PCB borðinu, auðvelda samsetningu og viðhald.
AÐFERÐ AÐFERÐ: Framleiðsluferlið er tiltölulega einfaldara en fjölskiptisborð. Það er hentugur fyrir miðlungs flækjurásir, svo sem hljóðbúnað, sjónvarpstæki osfrv. Hægt er að raða íhlutum á báðum hliðum borðsins og raflagsrýmið er tiltölulega mikið en hjá einum lagsborðum.

3.Multi-Layer Board
Merki lag: Notað til að setja íhluti og raflögn, það er aðal lagið sem tengir ýmsa íhluti, þar með talið efsta lagið (efsta lagið), botnlagið (neðri lagið) og mörg millilögunarlagslög. Raflagningarhönnun þess hefur bein áhrif á afköst og áreiðanleika alls PCB.
Raflag og jarðlag: Venjulega staðsett í miðju laginu, notað til að veita stöðugt aflgjafa og jarðtengingu fyrir alla hringrásina. Til dæmis, í fjögurra laga borð, getur miðslagið 1 þjónað sem „aflgjafa tileinkaðan rás“, svo sem +5 v línuna til að knýja alla borðið, eða koparplötu sem „jörðu“ (jörð), og miðjulag 2 má skipta í annað afllag eða þjóna sem raflagslaga fyrir annan hóp merkjalínu.
Einangrunarlag: FR -4 eða önnur einangrunarefni eru notuð til að aðgreina hin ýmsu leiðandi lög, koma í veg fyrir skammhlaup og tryggja sjálfstæði og stöðugleika merkja.

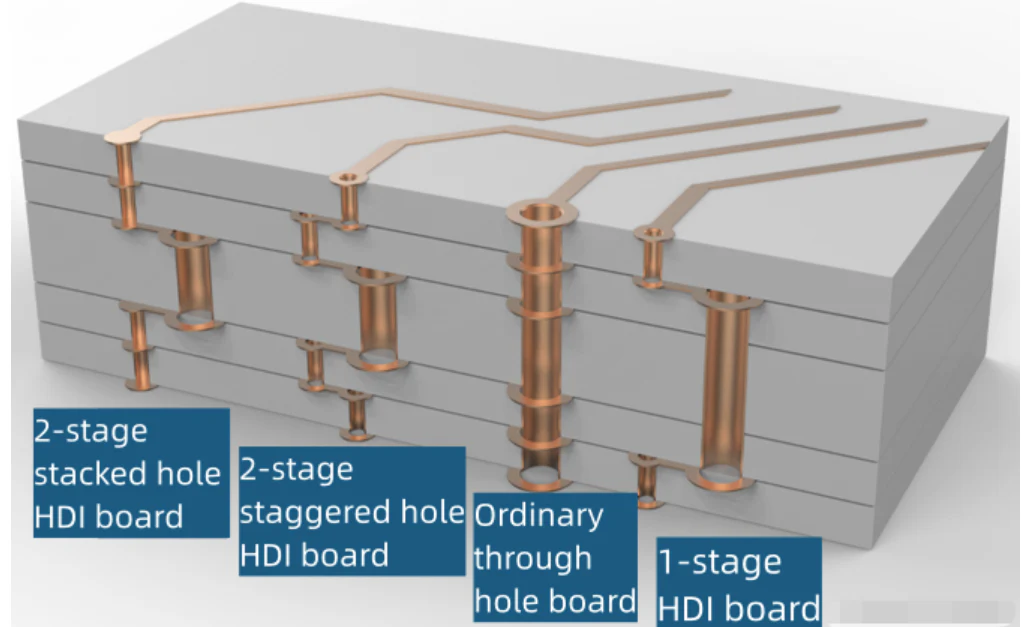

Vias: þar á meðal í gegnum göt, blind göt og grafnar holur. Í gegnum göt sem liggja í gegnum allt borðið og eru notuð til að tengja hringrás mismunandi laga og festa hefðbundna íhluti; Blind göt eru notuð til að tengja efsta lagið og innra lögin, venjulega fyrir hátíðni merkis sendingu, sem getur dregið úr lengd leiðarinnar og gert merki sendingu hraðar; Grafin göt eru ábyrg fyrir raftengingum milli innri laga. Í miklum þéttleika spjöldum getur samsetning blindra göt og grafin göt hýst fleiri línur en forðast að borðið sé of þykkt.
Yfirborðsmeðferðarlag: Svipað og tvískipt borð, það er með lóðmálm og silksskjálag, sem gegna hlutverkum verndar og auðkenningar. Að auki munu sumir hágæða fjölskipt borð einnig gangast undir yfirborðsgulla og aðrar meðferðir til að bæta leiðni og tæringarþol.
AÐFERÐ AÐFERÐ: Hentar fyrir háþéttleika, háhraða og hátíðni flókna hringrás, svo sem móðurborð, móðurborð fyrir farsíma osfrv. Hægt er að auka lögin til að uppfylla afköst kröfur hringrásarinnar.
