Terminal tengi

Þessi tengi tengi státa af framúrskarandi afköstum . það getur sent merki um öflugt RF tíðnisvið frá DC ~ 110GHz, verndandi merkis heiðarleika að miklu leyti og dregur verulega úr merkisdempun og speglun . Það er með framúrskarandi titringi og áfallsþol, sem gerir það kleift að takast á við flækju og harða umhverfi með auðveldum hætti . Innsetningar og fjarlægir, tryggja háar - áreiðanleika tengingar .

Það skarar fram úr í viðhaldi þæginda, sem gerir kleift að skipta um beina og auðvelda sundur og gera við . með algengu samsvarandi viðnám 50 ohm, það er með lítið innsetningartap, sem er í raun lágmarks merkisorkutap . það býður upp á fjölbreytt úrval af höfnum gerðum, þar með talið SMA, 2. 92m, 2. 4mm, 2.} 4m, 2. 4mm, 2. 4mm, 2 {7} GPO (SMP), GPPO (mini-SMP) o.fl., sem gerir kleift að fá sveigjanlega aðlögun að kröfum ýmissa RF tæki og kerfa.

Terminal tengi eru fyrst og fremst með beint í gegnum hönnun . Engu að síður kemur undirmengi þessara tengi í 90 gráðu stillingu og býður upp á sveigjanleika til að uppfylla ýmsar uppsetningarkröfur .

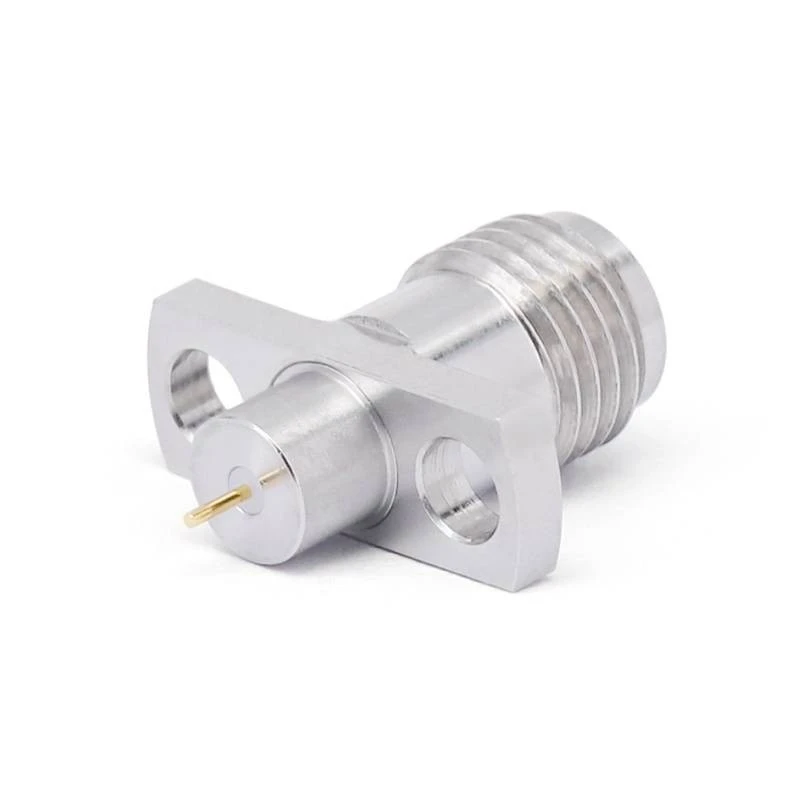

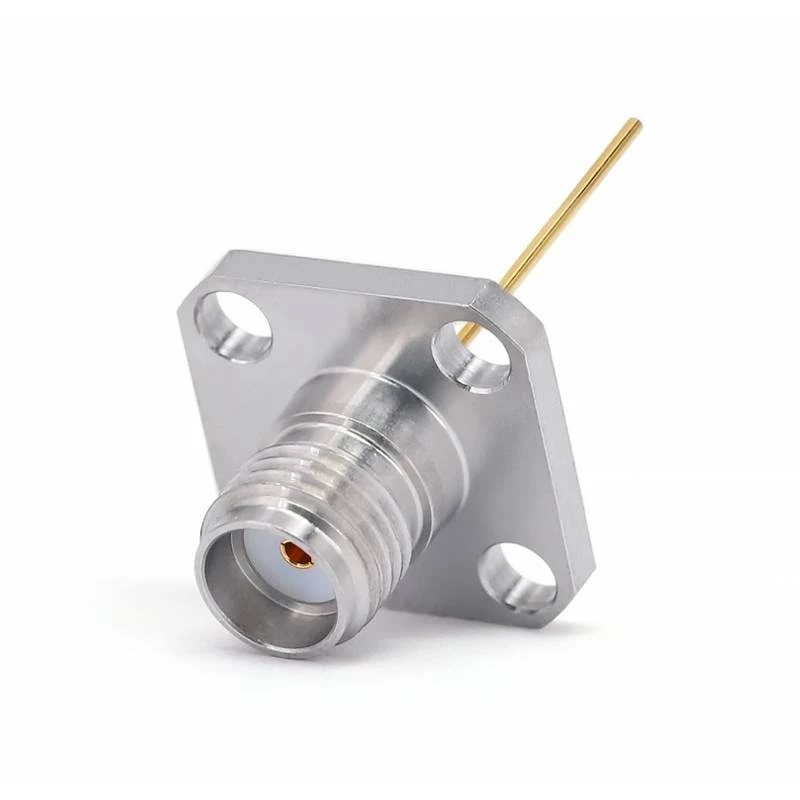

Hvað varðar uppsetningu eru margvíslegir valkostir fáanlegir . Festingarflansin innihalda bæði 4 - gat og 2 - gatstillingar, sem gerir kleift að tryggja festingu í mismunandi uppsetningar . að auki, endanleg tengi með ytri - Þráða tengi veita áreiðanlegar tengingar og auðvelda uppsetningu.}}}

Þegar kemur að tengslum við girðingar eða holrúm, styðja enditengingar þrjár aðskildar umbreytingaraðferðir . loftið - dielectric vegg - skarpskyggniaðferð tryggir skilvirka merkjasendingu með lágmarks truflun . Einangrunar - Dielectric Wall - Paretration valkostur býður upp á aukna raforku, sem hentar fyrir notkun á vegum, sem hentar til þess að hægt sé að nota STRICT ISATOLATION {{6}. Dielectric Wall - skarpskyggniaðferð veitir yfirburði hlífðar og vélrænni styrkleika, tilvalin fyrir mikla afköst og hrikalegt umhverfi .

Með framúrskarandi afköstum sínum eru þessi endanleg tengi mikið notuð á sviði samskiptainnviða og eru ómissandi lykilþættir grunnstöðva, gervihnattasamskiptabúnaðar og þráðlausra staðbundinna netkerfa (WLAN) . í transceiv merki og stuðla að stöðugum og skilvirkum rekstri alls samskiptatengilsins .

SMA Terminal tengi

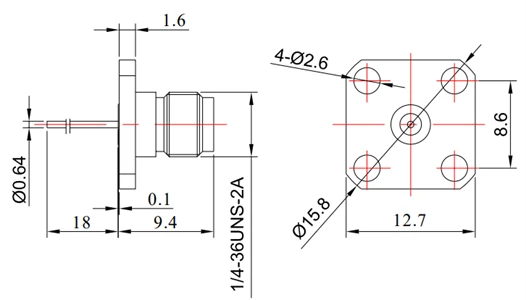

SKU	Tíðni	Pinna l	Pinna d	VSWR	Uppsetning
FR 2- SMA-KFD0110	DC - 26.5 ghz	18mm	0,64mm	1.15	Skrúfa læsingu

SKU	Tíðni	Pinna l	Pinna d	Hafðu samband d	VSWR	Uppsetning
FR 2- SMA-KFD0101	DC - 26.5 ghz	2mm	0,8mm	4mm	1.15	Skrúfa læsingu
SKU	Tíðni	Pinna l	Pinna d	Dielectric d	VSWR	Uppsetning
Fr 2- sma-kfd0405a	DC - 26.5 ghz	1,3mm	0,4 mm	3.2mm	1.15	Skrúfa læsingu

SMA Terminal tengi

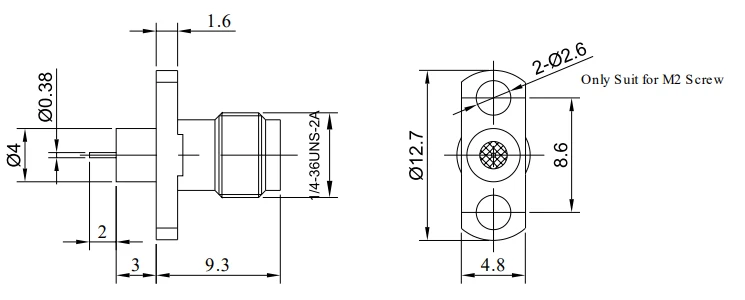

SKU	Tíðni	Pinna l	Pinna d	VSWR	Uppsetning
FR 2- SMA-KFD0702	DC - 26.5 ghz	2mm	0,38mm	1.15	Skrúfa læsingu

2.92mm tengi tengi
SKU	Tíðni	Pinna l	Pinna d	Dielectric d	VSWR	Uppsetning
Fr 2-2.92- kfd0705	DC - 26.5 ghz	1,5mm	0,30 mm	1,67mm	1.15	Skrúfa læsingu
SKU	Tíðni	Pinna l	Pinna d	Hafðu samband d	VSWR	Uppsetning
Fr 2-2.92- kfd0402	DC - 26.5 ghz	1,5mm	0,3 mm	4mm	1.15	Skrúfa læsingu

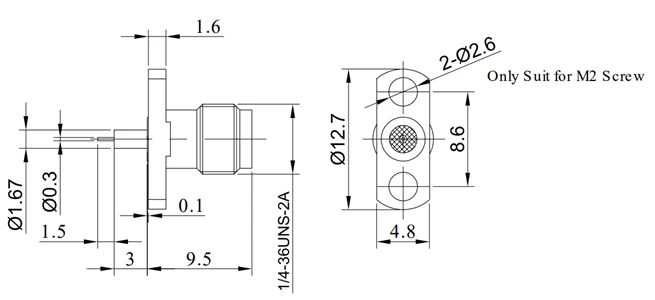

SKU	Tíðni	Pinna l	Pinna d	Dielectric d	VSWR	Uppsetning
Fr 2-2.92- kfd0405	DC - 26.5 ghz	1,5mm	0,3 mm	1,67mm	1.15	Skrúfa læsingu

GPO (SMP) & GPPO (mini-SMP) tengi
SKU	Tíðni	Pinna l	Pinna d	Hafðu samband d	VSWR	Uppsetning
Fr 2- gppo (m) -jd 1- f	DC - 65 ghz	1,8mm	0,30 mm	2.18mm	1.32@18ghz	Lóðun

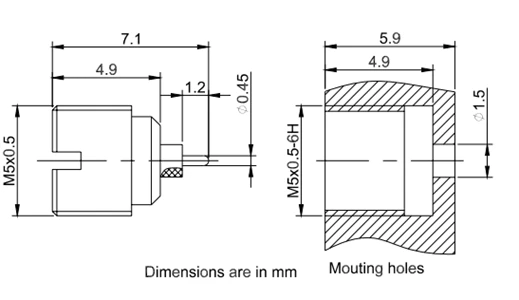

SKU	Tíðni	Pinna l	Pinna d	Skrúfa	VSWR	Uppsetning
Fr 2- gpo-jyd12g	DC - 26.5 ghz	1,2mm	0,45mm	M5*0.5	1.40	Skrúfþráður
SKU	Tíðni	Pinna l	Pinna d	Skrúfa	VSWR	Uppsetning
Fr 2- gppo-jyd 2- f	DC - 40 ghz	1mm	0,3 mm	M4*0.5_6g	1.22	Skrúfþráður

GPO (SMP) tengi tengi
SKU	Tíðni	Pinna l	Pinna d	Skrúfa	VSWR	Uppsetning
Fr 2- gpo-jyd26ag-l	DC - 26.5 ghz	2mm	0,45mm	M5*0.5	1.40	Skrúfþráður
SKU	Tíðni	Pinna l	Pinna d	Skrúfa	VSWR	Uppsetning
Fr 2- gpo-jyd26g-l	DC - 40 ghz	2mm	0,7mm	M5*0.5	1.43	Skrúfþráður
