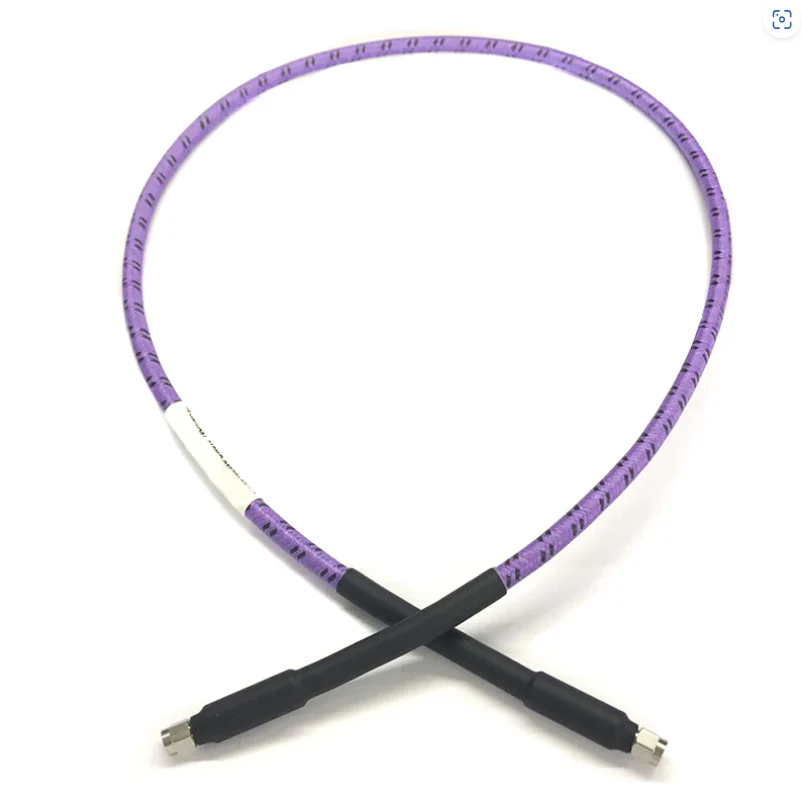

Hvernig á að velja RF snúrusamsetningu



Að velja hægri RF snúrusamsetningu skiptir sköpum til að tryggja áreiðanlega merkisflutning á reitum eins og fjarskiptum, ratsjá, prófum og mælingum, geim- og iðnaðarkerfi . Valferlið krefst jafnvægis rafknúinna afköst, vélrænni einkenni, umhverfisviðnám og sérstök umsóknarkröfur . Hér er skref-við-step leiðarvísir til að hjálpa þér að gera upplýstar ákvarðanir:



1. Skýrðu kröfur um forrit og atburðarás

Próf og mæling: Tíð beygju, endurteknar tengingar og kröfur um miklar nákvæmni (E . g ., rannsóknarstofubúnaður, sveiflusóknir) .

Fast uppsetning: Langtíma stöðugleiki og lítið viðhald þarf .

Hörð umhverfi: Útsetning fyrir miklum hitastigi, rakastigi, titringi eða efnum (E . g ., úti turn, geimferð, iðnaðarvélar) .

Há hreyfanlegt kerfi: Sveigjanleiki og ending í hreyfanlegum ríkjum (e . g ., drónar, vélmenni, flytjanlegur tæki) .



2. Metið lykilafköst

A . tíðnisvið

RF snúrur hafa hámarks rekstrartíðni, umfram það sem merki tap (demping) eykst skarpt . tryggðu að tíðni snúrunnar nær yfir starfssvið kerfisins:

Lág tíðni (minna en eða jafnt og 6 GHz): RG 58, RG316 (algengt í rafeindatækni neytenda) .

Miðlungs tíðni (6–26 GHz): .086, .141 hálf-flexible og hálf-stýrð snúrur .

Hátíðni (26–40 GHz): öfgafullt tap amplitude og fas-stöðug coax snúrur (E . g ., fyrir gervihnattasamskipti, ratsjá) .

Ultra-há tíðni (40–110 GHz): öfgafullt tap amplitude og fas-stöðugt coax snúrur (millimetra bylgjukerfi) .

b . demping (merki tap)

Að demping (db/ft) mælir merki tap yfir fjarlægð og eykst með tíðni . fyrir langdræga sendingu, forgangsraða lágu vatnsstrengjum .

C . viðnám samsvörun

Misræmi viðnám veldur endurspeglun merkja, dregur úr skilvirkni og skapar truflun . passa viðnám snúrunnar við kerfið þitt:

Flest RF Systems (E . g ., her, fjarskipti, prófunarbúnaður): 50Ω .

Vídeó / kapalsjónvarpskerfi: 75Ω .

Forðastu að blanda saman viðnám (E . g ., 50Ω snúru með 75Ω tengjum) .

d . aflmeðferð getu

Kapallinn verður að standast afl kerfisins (meðaltal og hámarksafl) til að forðast ofhitnun eða sundurliðun . lykilþættir:

Meðalafl: stöðugur kraftur (E . g ., 100W í grunnstöðvum) .

Hámarksafl: stutt púlsafl (E . g ., kilowatt-stig í radar) .

Derate í háhita umhverfi (e . g ., 20% lækkun á 60 gráðu) .

E . Stöðugleiki

Í fasaviðkvæmum kerfum, svo sem þeim sem eru með mismunadrif, lágmarkaðu fasa svíf af völdum hitastigsbreytinga eða beygju . Veldu snúrur með stöðugu amplitude og fasaeinkenni .



3. Metið vélrænni einkenni

A . sveigjanleiki

Mikill sveigjanleiki: Notaðu sveigjanlegar snúrur fyrir atburðarás sem krefjast tíðar beygju (E . g ., prófleiðtökur) .

Lítill sveigjanleiki: Fyrir fastar innsetningar sem þurfa stöðugleika, notaðu hálf-stíf (solid kopar ytri leiðara) eða hálf-flexible snúrur .

b . ending

Beygju radíus: Gakktu úr skugga um að snúran standist lágmarks beygju radíus án niðurbrots árangurs .

Wear Resistance: Notaðu snúrur með öflugum slíðum (E . g ., ryðfríu stáli nylon fléttum slíðum) í hörðu iðnaðarumhverfi .



4. Lítum á umhverfisþol

Kapallinn verður að virka rétt við rekstrarskilyrði þess:

Hitastig svið: Iðnaðargráður (-40 gráðu í 125 gráðu), geimferðargráðu (-55 gráðu í 165 gráðu), eða öfgafullt umhverfi . háhita ofurleiðara (E . {8., PTFE getur staðist {8 {8} gráðu að 200 gráðu til 200 gráðu. ) .

Rakaþol / IP-einkunn: Úti notkun krefst vatnsheldur snúrur / tengi (E . g ., ip67 / ip68 n-gerð tengi með O-hringjum) .}

Efnaþol / UV mótspyrna: Fyrir atburðarás sem er útsett fyrir olíu, eldsneyti eða sólarljósi (E . g ., etýlen-tetrafluoroethylene samfjölliða slíður fyrir efnaþol; UV-stöðvun PVC til notkunar úti) .

Titringur / höggviðnám: Military / Aerospace forrit þurfa snúrur með öflugri hlífðar og álags léttir (E . g ., fund mil-dtl -17 staðla) .}



5. veldu samhæfðir tengi

Tengi verða að passa við tengi snúru og búnaðar, með lágu innsetningartapi og áreiðanlegri tengingu:

Algengar gerðir: SMA (allt að 18 GHz), N-gerð (allt að 18 GHz, mikill kraftur), TNC (titringsþolandi), BNC (lág tíðni, fljótleg tenging), 2 . 92mm (allt að 40 GHz), 1,85mm (allt að 67 GHz).

Eiginleikar: Veldu Crimp, Lóðmálmur eða samþjöppunartengi byggð á uppsetningarþörf . í hörðu umhverfi, veldu ryðfríu stáli tengi yfir kopar .

Kyn og pólun: Tryggja að karl / kvenkyns endar passi við búnaðinn (e . g ., sma karl til n-gerð kvenkyns) .}



6. Jafnvægiskostnaður og áreiðanleiki

Afkastamikil snúrur (E . g ., silfurhúðaðar leiðarar, froðuðu PTFE / lágþéttni PTFE) eru dýrari en hafa lægra tap og lengri líftíma (hentugur fyrir mikilvæg kerfi) .}

Hagkvæmir valkostir (e . g ., silfur-koparklædda stál, tinned koparflétta, PVC slíður) eru hentugir fyrir litla tíðni, ekki gagnrýnt notkun (e . g ., neytendagjafar) {.}}}}}}}}}}}}}

Fyrir öryggi-gagnrýnin forrit (e . g ., lækningatæki, flug), forgangsraða áreiðanleika yfir kostnað .



Yfirlit yfir lykilþrep

Skýrðu atburðarás forritsins (fast / farsíma, inni / úti, tíðnisvið) .

Passaðu rafmagns forskriftir (viðnám, kraftur, demping) .

Veldu viðeigandi vélrænni eiginleika (sveigjanleiki, stærð, endingu) .

Tryggja umhverfisþol (hitastig, rakastig, efni) .

Veldu samhæf tengi .

Jafnvægisárangur, kostnaður og áreiðanleiki .



Með því að fylgja þessum skrefum geturðu valið RF snúrusamsetningu sem hámarkar heiðarleika og langlífi fyrir sérstakar þarfir þínar .
