Vinnu meginreglan um horn loftnet

1. Grunnuppbygging

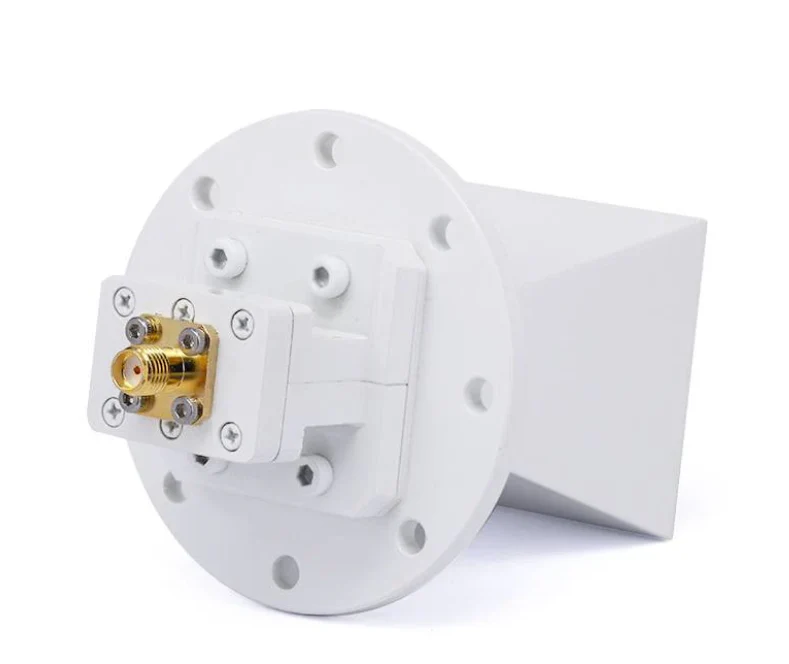

Hornsloftnet samanstendur venjulega af leiðandi uppbyggingu í formi horns, með breiðan endann sem snýr út á við og þröngan endann sem tengdur er við fóðurgjafann. Lögun hornsins getur verið rétthyrnd, hringlaga eða önnur form, allt eftir hönnunarkröfum.

2. Vinnandi meginregla

Vinnureglan um horn loftnetsins er byggð á útbreiðslu og geislun rafsegulbylgjna í gegnum bylgjustjórn:

Fóðurheimild: Fóðuruppspretta horns loftnets er venjulega bylgjuleiðbeiningar eða örbylgjuofnsspennulínu sem veitir rafsegulbylgjumerki við þröngan endann (kallað „horn munnur“) hornsins.

Bylgjustýring: Þröngur enda hornsins er venjulega tengdur við bylgjustjórn, sem er leiðandi rör sem leiðbeinir í raun hátíðleg merki. Bylgjustjórinn flytur rafsegulbylgjuna að opnun hornsins.

Geislunarferli: Þegar rafsegulbylgjan fer inn í þröngan enda hornsins byrja rafmagns- og segulsvið merkisins að stækka. Lögun hornsins umbreytir smám saman komandi rafsegulbylgju í geislunarbylgjur sem breiða út í geimnum.

Geislunarmynstur: Geislamynstur hornsins er tiltölulega einsleit, með góða stefnu. Merkið geislar frá opnun hornsins og myndar venjulega keilulaga geisla.

3. Kostir

Mikill ávinningur: Vegna sterkrar stefnu þess getur horn loftnetið einbeitt merkjum og aukið ávinninginn.

Breiður bandbreidd: Horn loftnetið hefur breitt tíðnisvörun, sem gerir það hentugt fyrir merki yfir margfeldi tíðni svið.

Einföld uppbygging: Horn loftnetið hefur einfalda hönnun, er auðvelt að framleiða og ræður við tiltölulega hátt aflstig.

4. Forrit

Horn loftnet eru mikið notuð í:

Samskipti örbylgjuofna og RF

Ratsjárkerfi

Gervihnattasamskipti

Rafræn mælitæki

Athuganir á stjörnufræði útvarps

Í stuttu máli, horn loftnetið vinnur með því að umbreyta rafsegulbylgjunum úr bylgjustjórninni í geislaðar öldur í geimnum, sem veitir mikla ávinning og sterka stefnu. Það er notað í ýmsum hátíðni merkisflutningsforritum.
