Hand formanleg kapalsamsetningar
Hand formanleg snúrusamsetning hálf-flexible coax er afkastamikil hálf-flexible coax snúrusamsetning sem gegnir lykilhlutverki á mörgum sviðum . Þessi vara er unnin af faglegu teymi . Með framúrskarandi hönnun og áreiðanlegar afköst, það uppfyllir, svo sem 47 086 ", og 141" .
Lýsing
Hand formanleg snúrusamsetning hálf-flexible coax er afkastamikil hálf-flexible coax snúrusamsetning sem gegnir lykilhlutverki á mörgum sviðum . Þessi vara er unnin af faglegu teymi . Með framúrskarandi hönnun og áreiðanlegar afköst, það uppfyllir, svo sem 47 086 ", og 141" .
Að auki býður varan upp á marga valkosti hvað varðar tengistegundir, viðnám, pólun, festingaraðferðir, snertingu og húsefni . Tegundir tengi eru 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, GPPO, MMXP, o.fl.; Viðnám er 50 ohm og pólunin er staðalbúnaður. Það eru fjölbreyttar festingaraðferðir og tengiliðir og hús eru úr efni eins og eirhúðað með gulli, beryllíum koparhúðað með gulli og óbeinu ryðfríu stáli til að tryggja góða rafleiðni og tæringarþol.
Vöru kynning
Það eru til röð eins og FR701 & FR702/GUT -047- formið 047 "Series og FR711 & FR712/GUT -085- form 086" Series {{8} vörur frá mismunandi röð eru mismunandi í uppbyggingu og rafknúnum afköstum. fyrir dæmi, inner leiðandi leiðarinn af FR701 & 9 FR702/GUT -047- eyðublað 047 "röð er 0 . 29 ± 0 . 0127mm, meðan FR711 & FR712/GUT -085- form 086" er 0. 51 ± 0,0127mm. Samsvarandi dempunar- og aflgögn eru veitt fyrir mismunandi tíðni. Það eru einnig margar algengar gerðir og tæknilegar vísbendingar tiltækar til að uppfylla kröfur mismunandi atburðarásar.
Hvað varðar rafmagnsafköst er miðju leiðarinn silfurhúðað koparklædda stál, ásamt fastri PTFE einangrunarefni og tinned koparvír ytri leiðara . það er með lítið þéttni (95,1pf/m), mikill útbreiðsluhraði (70%) og framúrskarandi skilvirkni í skjöldu (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Vöruumsókn
Vegna einkenna þess að vera beygjanleg og hafa framúrskarandi rafárangur er það mikið notað á reitum eins og samskiptum, rafeindatækjum og prófum og mælingum . í atburðarásum eins og á - Vefjagreining á samskiptanetum og vandræðum iðnaðarbúnaðar eru hálfgerðir auðveldar til að nota {4 getur fljótt komið á prófunartenglum milli mismunandi tækja, sem gerir kleift að ljúka uppgötvunarvinnu .
Mikilvægar athugasemdir
1. Fyrir sérsniðnar kapalssamsetningar, vinsamlegast ekki gleyma að skilja eftir upplýsingar um lengd á kassasíðunni;
2. Hægt er að útvega öll kapalsamsetningar með pörum eða hópum sem samsvara fasa; Ef þú þarft snúrurnar til að passa, vinsamlegast sendu tölvupóst til okkar: sales@flexirf.com
Gögn um vöru forskrift
|
Stillingar |
|
|
Tengt tengi 1 |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO |
|
Tengi 1 viðnám |
50 ohm |
|
Tengi 1 pólun |
Standard |
|
Tengt tengi 2 |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/ |
|
Tengi 2 viðnám |
50 ohm |
|
Tengi 2 pólun |
Standard |
|
Festingaraðferð tengisins |
Enginn |
|
Líkamsstíll tengisins |
Beint og rétt horn |
|
Efnisupplýsingar |
|
|
Miðju samband |
Eir gullhúðað, beryllíum kopar gullhúðað |
|
Ytri snerting |
Eir gullhúðuð, beryllíum kopar gullhúðuð, ryðfríu stáli pasivated |
|
Líkami |
Eir gullhúðuð, beryllíum kopar gull, ryðfríu stáli passivated |
|
Dielectric |
PEI/PTFE |
|
Umhverfisgögn |
|
|
Hitastigssvið |
-40 gráðu til +165 gráðu |
|
2011/65/ESB (Rohs) |
Samhæft |
|
Kapalforskriftir |
|
|
Hljómsveitarstjóri |
Silfurhúðað koparvagn |
|
Dielectric |
Solid ptfe |
|
Jakki |
Enginn eða fep |
|
Þéttni (PF/M) |
95.1 |
|
Hraði fjölgunar (%) |
70 |
|
Hlífðarvirkni |
<-100dB @ 1GHz |
|
Kraftmeðferð |
10watt @ 18GHz við sjávarmál, VSWR1.0 |
Vörutegund
| FR701 & FR702/GUT -047- eyðublað 047 "Series kapalssamsetning | ||||
 |
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.29±0.0127 |
|
|
2 |
Einangrari |
Solid ptfe |
0.94±0.0254 |
|
|
3 |
Ytri leiðari |
Tinned koparvír |
1.19±0.05 |
|
|
4 |
Jakki |
Fep |
1.6±0.13 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||
|
Tíðni (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
Demping (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Máttur (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|

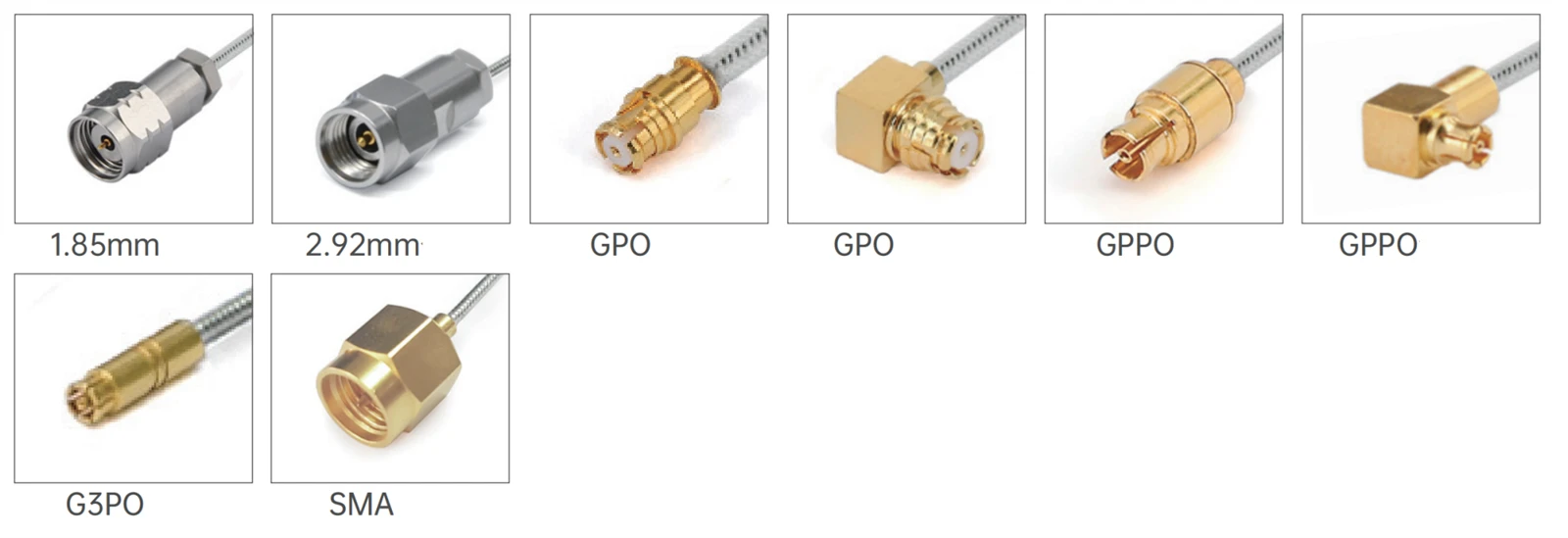

Algengar gerðir og tæknilegar vísbendingar
|
|||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92mm kvenkyns með 2 holu flans |
G3PO (SMPS) kona |
DC -40 ghz |
12db |
|
|
Fr 701-292 mg3pf-xxx |
2,92mm karl |
G3PO (SMPS) kona |
DC -40 ghz |
12db |
|
|
Fr 701-292 fg3pf-xxx |
2.92mm kvenkyns |
G3PO (SMPS) kona |
DC -40 ghz |
12db |
|
|
Fr 701-185 mg3pf-xxx |
1,85mm karl |
G3PO (SMPS) kona |
DC -67 ghz |
10db |
|
|
Fr 701-185 fg3pf-xxx |
1,85mm kona |
G3PO (SMPS) kona |
DC -67 ghz |
10db |
| FR711 & FR712/GUT -085- eyðublað 086 "Series kapalssamsetning | ||||
 |
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stee |
0.51±0.0127 |
|
|
2 |
Einangrari |
Solid ptfe |
1.69±0.0254 |
|
|
3 |
Ytri leiðari |
Tinned koparvír |
2.2±0.05 |
|
|
4 |
Jakki |
Fep |
2.54 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||
|
Tíðni (GHZ) |
0.4 |
1 |
5 |
10 |
18 |
|
Demping (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Máttur (w) |
253 |
157 |
69 |
47 |
33 |

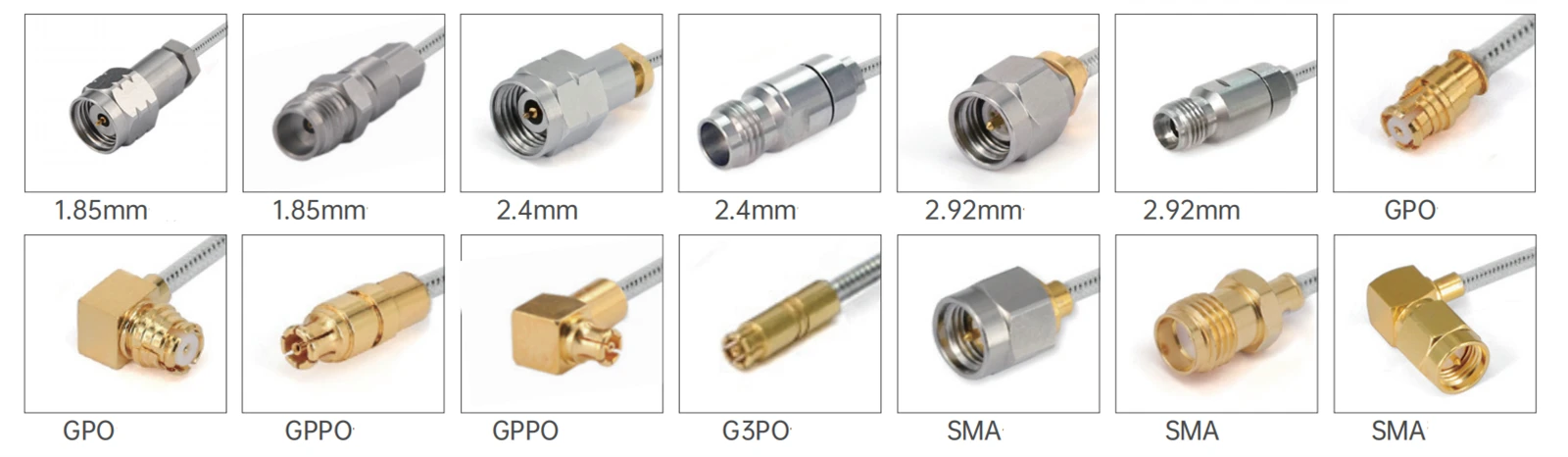

| Algengar gerðir og tæknilegar vísbendingar |
 |
|
FR712/GUT -085- form-Fep (með FEP jakka) |
|||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
Fr 712- SMMMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -26.5 ghz |
1.35 |
|
|

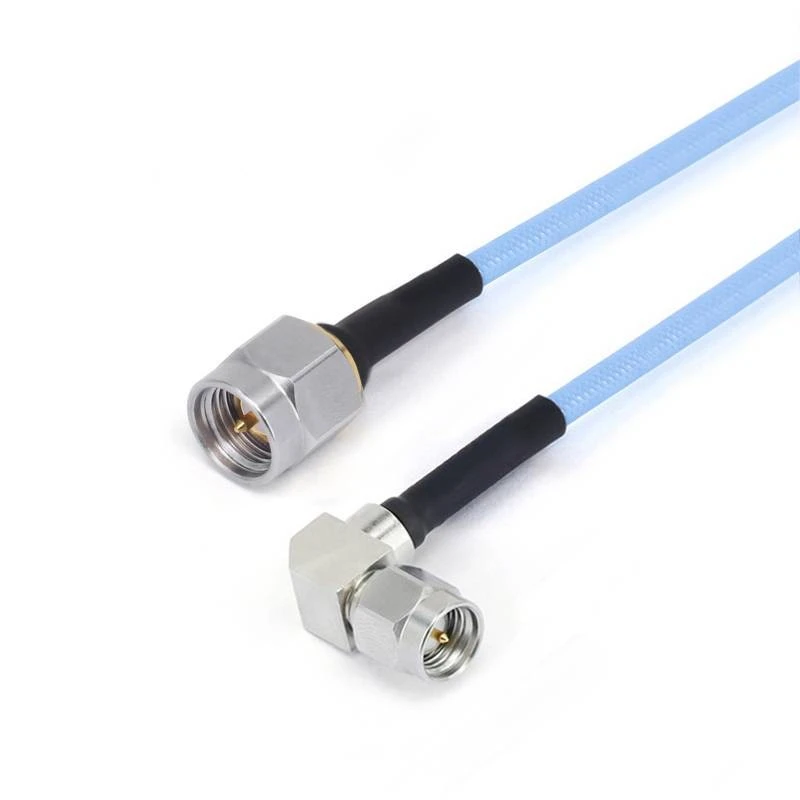

Fr 12- SMMSMWM-XXX -18 g |
Sma karlmaður |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.35 |
|
|
Fr 712- smwmsmwm-xxx -18 g |
Sma karlmaður með rétt horn |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.40 |
|
|
FR 712- SMMGPF-XXX |
Sma karlmaður |
GPO (SMP) kona |
DC -26.5 ghz |
1.35 |
|
|
FR 712- SMMGPWF-XXX |
Sma karlmaður |
GPO (SMP) kona með rétt horn |
DC -26.5 ghz |
1.40 |
|
|
FR 712- SMMGPPF-XXX |
Sma karlmaður |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
1.35 |
|
|
FR 712- SMMGPPWF-XXX |
Sma karlmaður |
GPPO (MINI-SMP) kona með rétt horn |
DC -26.5 ghz |
1.40 |
|
|

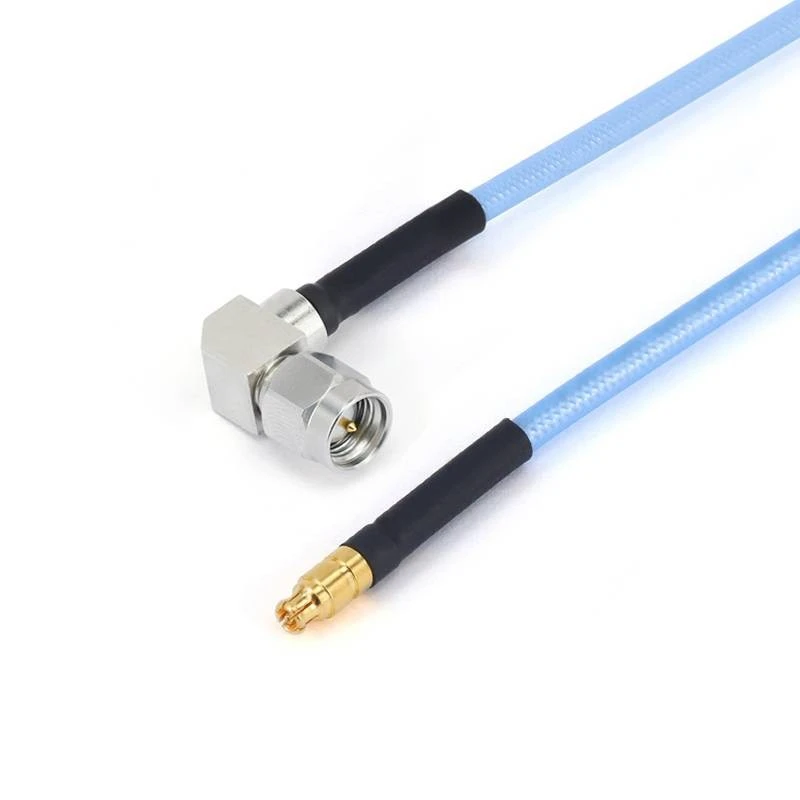

Fr 712- smwmgppf-xxx -18 g |
Sma karlmaður með rétt horn |
GPPO (MINI-SMP) kona |
DC -18 ghz |
15db |
|
|

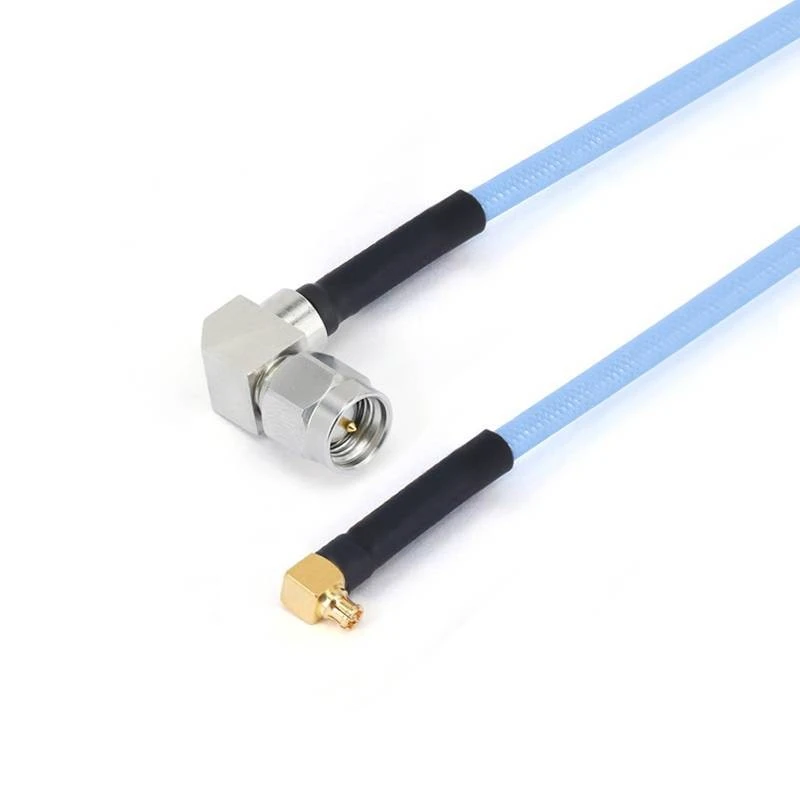

Fr 712- smwmgppwf-xxx -18 g |
Sma karlmaður með rétt horn |
GPPO (MINI-SMP) kona með rétt horn |
DC -18 ghz |
15db |
|
|
Fr 712- smfgpf-xxx |
Sma kvenkyns |
GPO (SMP) kona |
DC -18 ghz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
Sma kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -18 ghz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
Sma kvenkyns |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
Sma kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92mm karl |
2,92mm karl |
DC - 40 ghz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92mm karl |
GPO (SMP) kona |
DC - 40 ghz |
10db |
|
|
Fr 712-292 mgpwf-xxx |
2,92mm karl |
GPO (SMP) kona með rétt horn |
DC - 40 ghz |
10db |
|
|
Fr 712-292 fgpf-xxx |
2.92mm kvenkyns |
GPO (SMP) kona |
DC - 40 ghz |
10db |
|
|
Fr 712-292 ffgpf-xxx |
2,92mm kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC - 40 ghz |
10db |
|
|
Fr 712-292 mgppf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona |
DC - 40 ghz |
14db |
|
|
Fr 712-292 mgppwf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona með rétt horn |
DC - 40 ghz |
14db |
|
|
Fr 712-292 fgppf-xxx |
2.92mm kvenkyns |
GPPO (MINI-SMP) kona |
DC - 40 ghz |
14db |
|
|
Fr 712-292 ffgppf-xxx |
2,92mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC - 40 ghz |
14db |
|
|
Fr 712-292 mg3pf-xxx |
2,92mm karl |
G3PO (SMPS) kona |
DC - 40 ghz |
12db |
|
|
Fr 712-292 fg3pf-xxx |
2.92mm kvenkyns |
G3PO (SMPS) kona |
DC - 40 ghz |
12db |
|
|
Fr 712-292 ffg3pf-xxx |
2,92mm kvenkyns með 4 holu flans |
G3PO (SMPS) kona |
DC - 40 ghz |
12db |
|
|
Fr 712-185 mg3pf-xxx |
1,85mm karl |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
|
|
Fr 712-185 fg3pf-xxx |
1,85mm kona |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
|
|
Fr 712-185 ffg3pf-xxx |
1,85mm kvenkyns með 4 holu flans |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
|
FR711/GUT -085- form (án FEP jakka) |
|||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
Fr 711- SMMMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -26.5 ghz |
1.35 |
 |
Fr 11- SMMSMWM-XXX -18 g |
Sma karlmaður |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.35 |
|
|

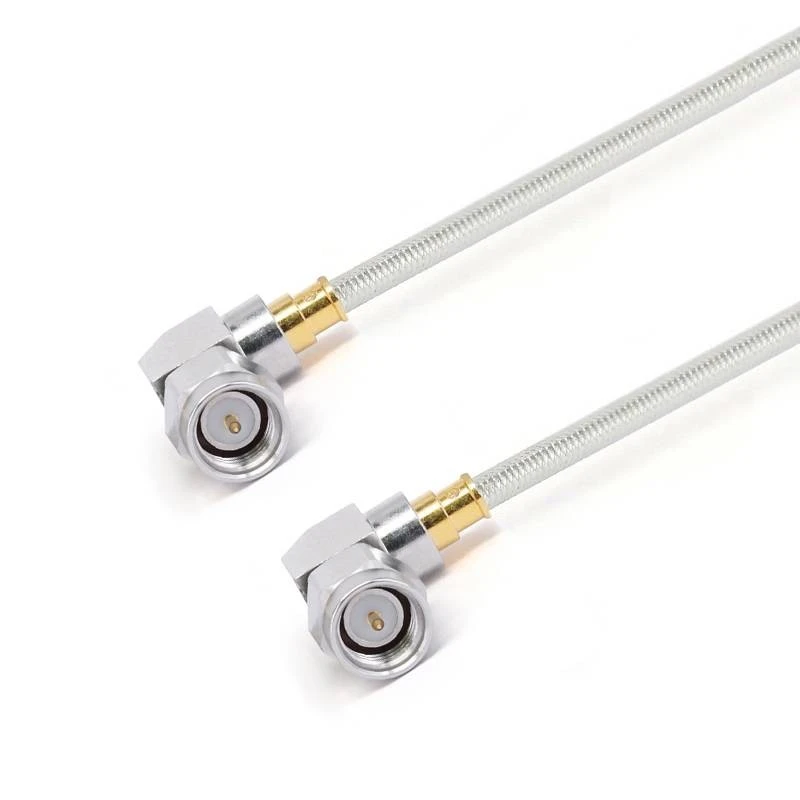

Fr 711- smwmsmwm-xxx -18 g |
Sma karlmaður með rétt horn |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.40 |
|
|

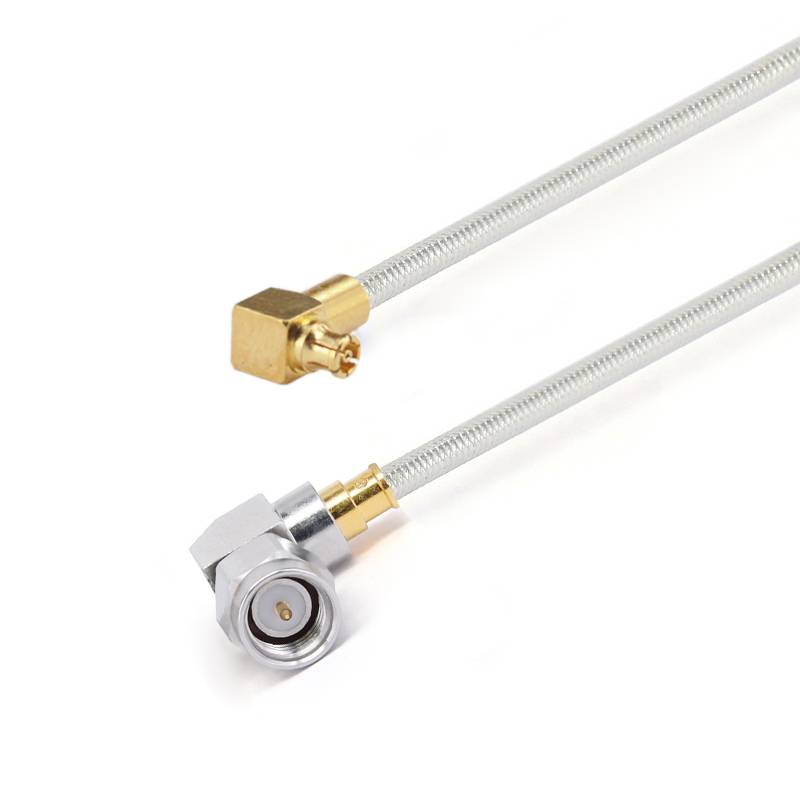

Fr 711- smwmgppwf-xxx -18 g |
Sma karlmaður með rétt horn |
GPPO (MINI-SMP) kona með rétt horn |
DC -18 ghz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92mm karl |
Mmpx karl |
DC -40 ghz |
14db |
|
|
R 711-292 mmmpxf-xxx |
2,92mm karl |
Mmpx kvenkyns |
DC -40 ghz |
14db |
|
|
Fr 711-24 mmmpxm-xxx |
2.4mm karl |
Mmpx karl |
DC -50 ghz |
12db |
|
|
Fr 711-24 mmmpxf-xxx |
2.4mm karl |
Mmpx kvenkyns |
DC -50 ghz |
12db |
|
|
Fr 711-185 mmmpxm-xxx |
1,85mm karl |
Mmpx karl |
DC -67 ghz |
10db |
|
|
Fr 711-185 mmmpxf-xxx |
1,85mm karl |
Mmpx kvenkyns |
DC -67 ghz |
10db |
|
|
Fr 711-185 mg3pf-xxx |
1,85mm karl |
G3PO (SMPS) Kona |
DC -67 ghz |
10db |
|
|
Fr 711-185 fg3pf-xxx |
1,85mm kona |
G3PO (SMPS) Kona |
DC -67 ghz |
10db |
|
|
Fr 711-185 ffg3pf-xxx |
1,85mm kvenkyns með 4 holu flans |
G3PO (SMPS) Kona |
DC -67 ghz |
10db |
