Hver er munurinn á Yagi loftnetum og log-tímalínum loftnetum?

Yagi loftnet (Yagi-uda loftnet) og log-tímasetningar loftnet eru bæði stefnuloft, en þau eru mjög mismunandi í hönnun, afköstum og forritum vegna aðskildra rekstrarreglna þeirra. hér að neðan er ítarlegur samanburður á lykilmálum:



1. byggingarhönnun

Yagi loftnet

Samanstanda af adrifinn þáttur(virki ofninn tengdur við fóðurlínuna), einnendurspegli(lengur en drifinn þáttur), og margfeldileikstjórar(styttri en drifinn þáttur) .

Frumefni er raðað í beinni línu, með endurskinsmerki á bak við ekna frumefnið og leikstjórar fyrir framan .

Venjulega hafa lítinn fjölda þátta (e . g ., 1 endurskinsmerki + 1 ekið frumefni + 3 - 10 leikstjórar), sem gerir uppbygginguna Compact .

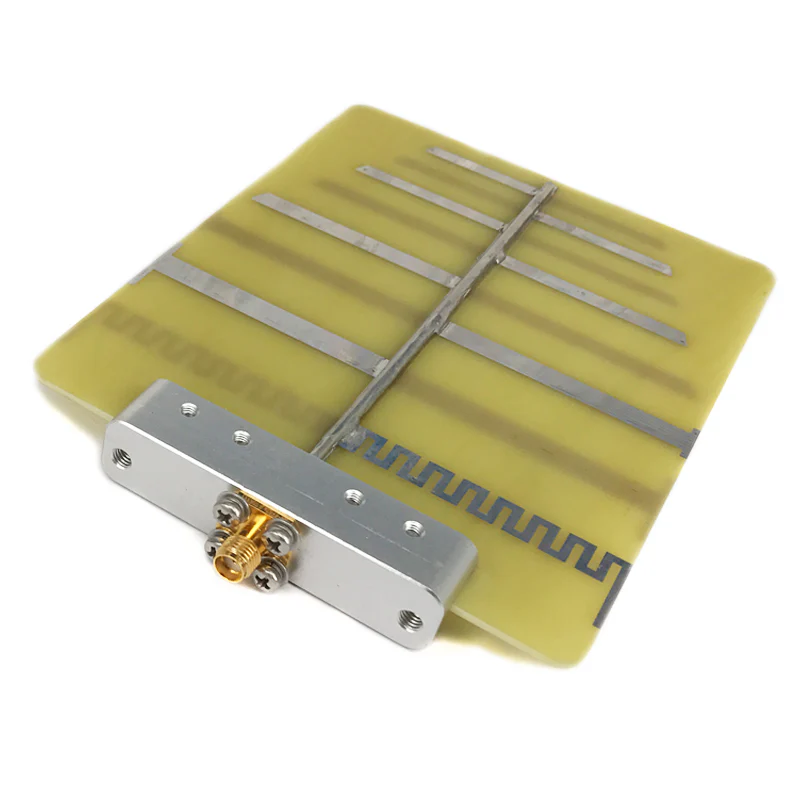

Log-tímabundin loftnet

Samsett úr röðDipole-líkir þættir(振子) með smám saman aukinni lengd, raðað eftir miðlægri uppsveiflu eða fóðrunar .

Elementlengdir og bil fylgdu aLog-tímabundið samband: Hlutfall lengdar og vegalengda í röð er stöðugt (E . g ., τ=ln ln +1=dn dn +1, þar sem τ τ<1).

Krefst fleiri þátta (oft 10 - 30+) til að ná breiðum bandbreidd, sem leiðir til lengri, flóknari uppbyggingar .



2. Rekstrarregla

Yagi loftnet

Resonant hönnun: Hver þáttur (endurskinsmerki, ekið frumefni, leikstjórar) er stilltur á ákveðna tíðni (resonant á markbylgjulengdinni) . endurskinsmerki og leikstjórar hafa samskipti við drifna þáttinn til að einbeita geislun í eina átt (í átt að leikstjórunum) .

Geislun er aukin með uppbyggilegri truflun í framsóknarstefnu (gagnvart leikstjóra) og eyðileggjandi truflun í öfugri átt (lokuð af endurskinsmerki) .

Log-tímabundin loftnet

Hönnun sem ekki er resonant: Enginn einn þáttur er stilltur á ákveðna tíðni . í staðinn, á hverri tíðni, aðeins hlutmengi frumefna (þeir sem lengdin er ~ λ/2 fyrir þá tíðni) stuðla virkan að geislun .

Log-tímalífshlutfallið τ tryggir að árangur loftnetsins endurtekur reglulega á lógaritmískum tíðniskvarða, sem gerir kleift að nota í breiðu band .



3. bandbreidd

Þetta ermikilvægasti munurinn:

Yagi loftnet: Þröngt bandbreidd (venjulega 10–20% af miðju tíðni) . frammistaða rýrnar hratt utan þessa sviðs vegna þess að resonant þættirnir eru aðeins fínstilltir fyrir ákveðna bylgjulengd .

Log-tímabil loftnet: Ultra breið bandbreidd (oft hylur margar áttundir, e . g ., 1:10 eða breiðari tíðnihlutföll) . halda þeir stöðugu frammistöðu yfir allt band sitt vegna log-periodic frumefnisins, sem aðlagast mismunandi bylgjulengd .



Gróði

Yagi loftnet: Mikill ávinningur innan þröngs bandbreiddar þeirra (venjulega 5–15 dBi) . aukning eykst með fjölda leikstjóra (fleiri leikstjórar=hærri ávinningur, en þrengri bandbreidd) .

Log-tímabundin loftnet: Miðlungs en stöðugur ávinningur yfir breiðu bandið sitt (venjulega 3–10 dBi) . ávinningur er lítið breytilegur með tíðni, sem gerir þá áreiðanlegar fyrir fjölbandsforrit .



5. stefnu

Báðir eruStefnumót (enda-eld) loftnet, geislar mesta orku í eina aðal átt:

Yagi loftnet: Mjög skörp tilskipun með þröngum aðalloppi (lágt geislunarbreidd) og lág hliðarlok, sem gerir þær mjög einbeittar .

Log-tímabil loftnet: Miðlungs beinvirkni með aðeins breiðari aðalloppi en YAGI, en þessi geislbreidd er stöðug yfir breitt tíðnisviðið sitt.



6. forrit

Lykilgreiningin í bandbreidd rekur notkunarmál sín:

Yagi loftnet: Tilvalið fyrirÞröngband, fast tíðni forritÞar sem mikill ávinningur og skörp stefnu er forgangsraðað, svo sem:

Sjónvarp/útvarpsútvarpsmóttaka (E . g ., UHF/VHF TV loftnet) .

Punkta-til-punkta samskipti (e . g ., örbylgjuofn fyrir dreifbýli) .

Áhugamaður útvarp (HF/VHF hljómsveitir) og ratsjárkerfi .

Log-tímabil loftnet: Valinn fyrirbreiðbandsforritkrefjast umfjöllunar yfir margar tíðnir, svo sem:

Samskiptakerfi (her, neyðarþjónusta) sem þarf að starfa á mismunandi tíðnum .

EMC (rafsegulfræðileg eindrægni) próf (til að greina truflun á breiðum hljómsveitum) .

Stuttbylgju til örbylgjuofnara/sendinga (E . g ., litrófsgreiningar, útvarpsstjörnufræði) .



Yfirlit töflu

Einkenni	Yagi loftnet	Log-tímabundið loftnet
Uppbygging	Driven Element + 1 endurskinsmerki + fáir leikstjórar	Röð af stigstærðri tvípólum (log-tímabundið hlutfall)
Bandbreidd	Þröngt (10–20% af miðju tíðni)	Breiður (margar áttundir, e . g ., 1:10)
Græða	Hátt (5–15 dBI) en tíðniháð	Miðlungs (3–10 dBI) og stöðugt yfir band
Tilhneigingu	Skarpt (þröngt aðal lob, lág hliðarlopp)	Miðlungs (breiðari aðallopp, stöðugt yfir hljómsveit)
Rekstrarregla	Resonant (stillt á sérstaka bylgjulengd)	Ómissandi (aðlagast mismunandi bylgjulengdum)
Dæmigert forrit	Fast tíðni sjónvarp, punkta-til-punktatenglar	Breiðbandssamskipti, EMC prófanir



Í stuttu máli, Yagis skara fram úr í þröngt, háum tilfellum, meðan log-tímasetningar loftnet eru ómissandi fyrir breiðband sveigjanleika .
