Hver er munurinn á hálfstýrðum og hálf-sveigjanlegum snúrum?



Samanburður á milli hálfgerða og hálf-sveigjanlegra snúrur

Bæði hálfstýrð og hálf-sveigjanleg snúrur eru mikið notaðar í mikilli og lág tíðni samskiptasviðs, en þær eru mjög frábrugðnar í uppbyggingu, sveigjanleika, afköstum og forritum . hér að neðan er ítarlegur samanburður:



1. byggingarhönnun

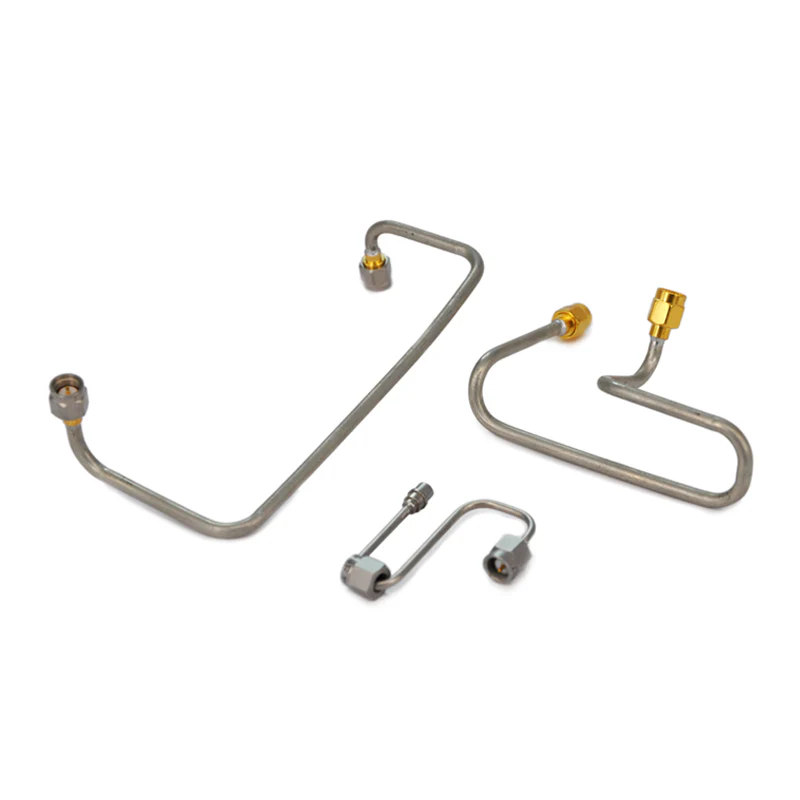

Hálfstýrt snúrur
Ytri leiðarinn er gerður úr föstu efni sem ekki er beygjanlegt (venjulega kopar) með föstum þvermál; Innri leiðarinn er studdur miðsvæðis af dielectric efni (E . g ., ptfe) .
Þegar það hefur verið myndað heldur það fast lögun og er ekki auðvelt að beygja eða móta það án sérhæfðra tækja .

Hálfsflexanlegir snúrur
Ytri leiðarinn er með fléttu uppbyggingu, með öllu fléttu laginu tinned, sem gerir það afmyndanlegri en traustan ytri leiðara hálf-stýrða snúrur . Innri leiðarinn er einnig studdur af dielectric efni, en fléttu uppbyggingin gerir kleift að endurtaka beygju og móta með höndum eða einföldum verkfærum {{2



2. sveigjanleiki samanburður

Hálfstýrt snúrur
Þeir hafa mikla stífni, halda lögun sinni eftir myndun og sýna sterka mótstöðu gegn beygju . sem neyðir beygju án faglegra tækja getur skemmt ytri leiðarann, sem leiðir til niðurbrots árangurs .

Hálfsflexanlegir snúrur
Þeir bjóða upp á miðlungs sveigjanleika, leyfa endurtekna beygju, spólu eða leið um hindranir án varanlegs tjóns . Sveigjanleiki þeirra liggur á milli stífra og að fullu sveigjanlegra snúrur .



3. Rafmagnsafköst

Færibreytur	Hálfstýrt snúrur	Hálfsflexanlegir snúrur
Stöðugleiki viðnáms	Framúrskarandi - föst rúmfræði tryggir stöðuga viðnám milli allra tíðna .	Gott en óæðri en hálfstig - fléttað ytri leiðarar geta valdið lítilsháttar sveiflum við viðnám við mjög háar tíðnir .
Tap	Lágt innsetningartap, sérstaklega í örbylgjuofnum (allt að 100+ GHz), vegna slétts yfirborðs fastra ytri leiðara .	Hærra innsetningartap en hálfstig, sérstaklega við háar tíðnir, vegna örlítið eyður og yfirborðs óreglu í fléttum ytri leiðara .
Hlífðarvirkni	Framúrskarandi (venjulega> 100 dB) . Solid ytri leiðarinn lokar í raun EMI og RFI .	Gott (venjulega 80 dB) en lægra en hálfstig . eyður í fléttum leiðaranum getur valdið minniháttar EMI leka .
Getu til að meðhöndla afl	Hærri - fast leiðarar hafa skilvirka hitaleiðni, hentugur fyrir háa valdasvið .	Neðri - léleg hitaleiðni flétta leiðara takmarkar aflgetu .



4. forritsmyndir

Hálfstýrt snúrur
Hentar vel fyrir hátíðni, háþróað atburðarás sem krefst strangs stöðugleika og lítið tap, svo sem:

Aerospace and Defense Systems (ratsjá, gervihnattasamskipti);

Örbylgjuprófunarbúnaður (Vector Network Analyzers, Signal Powerators);

Lækningatæki (MRI vélar, örbylgjuofnmeðferðarkerfi);

Varanlegar innsetningar með föstum lengd (E . g ., grunnstöð loftnets) .

Hálfsflexanlegir snúrur
Hentar vel fyrir atburðarás sem þarfnast miðlungs sveigjanleika með góðum árangri, svo sem:

Færanleg prófuppsetning (E . g ., tengingar milli hljóðfæra og duts);

RF kerfin innanhúss (WiFi leið, frumuörvunaraðilar);

Sviðsmynd sem krefst einstaka endurstillingar (E . g ., þróun rannsóknarstofu frumgerð);

Innri tengingar í RF Switch Matrices .

Yfirlit

Hálfstig snúrur skara fram úr í afkastamiklum, fastar uppsetningar atburðarásir, sem bjóða upp á yfirburða stöðugleika og lítið tap . hálf-flexible snúrur, hins vegar eru hagstæðari í atburðarásum sem þurfa miðlungs sveigjan



Viðbótarbréf: Mismunur á kostnaði og viðhaldi

Hálfstýrt snúrur:
Hærri framleiðslukostnaður vegna trausts kopar ytri leiðara og þörfin fyrir sérhæfð verkfæri til myndunar . Uppsetning og viðhald eru flóknari (krefjast faglegra rekstraraðila) . En stöðug afköst þeirra, mótspyrna gegn öldrun og slita í lægri langtímakostnaði, sem gerir þá hentugan fyrir sviðsmyndir með strangar áreiðanleika .}

Hálfsflexanlegir snúrur:
Lægri kostnaður vegna einfaldari framleiðsluferla fyrir flétta ytri leiðara og engin þörf fyrir sérhæfð myndunarverkfæri . Að auki dregur handvirk bendanleiki þeirra úr viðhaldi og endurstillingarkostnaði, sem gerir þá tilvalið fyrir atburðarás sem krefst tíðar aðlögunar eða með fjárhagsáætlunarmörkum .}



Framlenging: Stuttur samanburður við fullkomlega sveigjanlega snúrur

Til að skilja betur „hálf-flexible“ staðsetningu er stuttur samanburður við fullkomlega sveigjanlega snúrur gagnlegur:
Að fullu sveigjanlegar snúrur hafa ytri leiðara venjulega flétta úr fínum koparstrengjum (með litlum eða engum tinning), sem býður upp á mikinn sveigjanleika til að beygja eða jafnvel hnúta . En rafknúin afköst þeirra (e . g ., viðbragðsstöðugleika, hlífðaráhrif) er lægri en hálf-flexibla Lítil tíðni forrit með mikla sveigjanleikaþörf (E . g ., heyrnartólvír, innri tengingar í litlum tækjum) .
Hálf-flexible snúrur ná jafnvægi milli sveigjanleika og frammistöðu, fyllir bilið á milli hálfstýrðs (mikils árangurs en ekki stillanlegs) og að fullu sveigjanleg (mikill sveigjanleiki en veikari árangur) snúrur.
