Kraftskiptar og klofnar
Skildu eftir skilaboð
Rafmagnsskiptar og aflskiptingar eru tengdir við aðgerð og notkun og eru oft notaðir til skiptis. Strangt séð er þó lúmskur munur, aðallega hvað varðarHönnunarmarkmið, hagnýtur fókus og forritsmyndir. Sérstakur munur er eftirfarandi:
1. kjarnaaðgerðir og hönnunarmarkmið
Power Divider
Kjarni þess liggur í„Tvíliðaleik“. Það getur ekki aðeins skipt einum inntaksstyrk í marga framleiðsla (dreifingarstilling) heldur einnig sameinað mörg inntaksvald í eina framleiðsla (sameiningarstilling), svo það er einnig kallað „Power Divider-Combiner“.
Hönnunin leggur áherslu ásamsvörun hafna, lítið tap og mikil einangrunTil að tryggja skilvirka notkun bæði við dreifingu og öfugri sameiningu, draga úr endurspeglun merkja og truflun milli hafna.
Máttur skerandi
Kjarni þess er„Univistionality“, með áherslu aðeins á að kljúfa einn inntaksstyrk í marga framleiðsla án þess að huga að öfugri sameiningaraðgerð.
Hönnunin leggur meiri áherslu áEinföld afldreifingarhlutföll, með lægri kröfum um öfugan einangrun og samsvörun, og uppbyggingin getur verið einfaldari (svo sem aðeins að nota viðnámsnet eða einfalda háspennulínu).
2. Mismunur á tæknilegum vísbendingum
| Vísir | Power Divider | Máttur skerandi |
|---|---|---|
| Einangrun | Hátt (venjulega ＞ 20db) til að forðast truflun milli hafna | Lágt (er ekki hægt að krefjast stranglega) |
| Tvíátta | Styður tvíátta aðgerð (dreifing\/sameining) | Styður aðeins dreifingu óeðlilegs |
| Spenna standandi bylgjuhlutfall (VSWR) | Lágt (venjulega ＜ 1.2) til að tryggja góða tvíátta samsvörun | Hærra (aðeins grunnsamsvörun inntaksgáttarinnar er krafist) |
| Innsetningartap | Lágt (aðallega dreifingartap, svo sem 3dB fyrir tvíhliða klofning) | Getur verið hærra (þ.mt viðbótartap eins og tap við viðnámsspennu) |
3. Dæmigerð mannvirki og notkunarsvið
Power Divider
Dæmigert mannvirki: Wilkinson rafmagnsskiptur, Branchline brýr osfrv., Sem treysta á háspennulínur eða tengibúnað til að ná dreifingu með mikla nákvæmni.
AÐFERÐ AÐFERÐ: Kerfi sem krefjast tvíátta aðgerðar, svo sem að senda\/taka við einingum ratsjár (þurfa bæði að dreifa sendum merkjum og sameina móttökumerki), loftnet fylki (merkisdreifing og sameining), útvarpsbylgjur sameiningar o.s.frv.

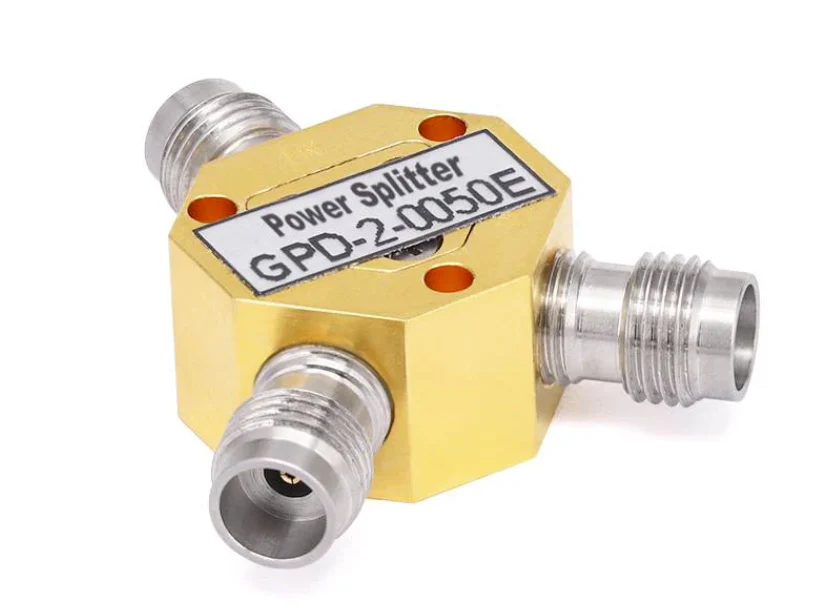

Máttur skerandi
Dæmigerð mannvirki: Viðnámsnet, einfaldar háspennulínur af T-gerð osfrv., Með einfaldari uppbyggingu.
AÐFERÐ AÐFERÐ: Sviðsmyndir sem krefjast aðeins óeðlilegrar dreifingar, svo sem að dreifa kapalsjónvarpsmerki til margra notenda skautanna, samhliða framleiðsla merkisgjafa í útvarpsbylgjuprófum, merkjum um lágmark-kraft tæki o.s.frv.
