Kvörðunarsett fyrir rannsaka: Nákvæm handbók frá undirbúningi til viðhalds

Kvörðunarsett fyrir rannsaka eru mikilvæg verkfæri í hátíðni rafrænni prófun (svo sem RF, örbylgjuofn, millimetrabylgju og terahertz forrit) . þau útrýma kerfisbundnum villum sem kynntar eru með prófunarrannsóknum, snúrur og tengi . rétta notkun þessara prófs, þar með talin nákvæmar mælingar á tækjum-under-test (dute) parameters, þar með talin uppsnúnar, nákvæmar mælingar á tækjum sem eru gerðir í námi (testum) Parameters, þar með talið, nákvæmar, nákvæmar mælingar á tækjum. S-parameters, og innsetningartap . hér að neðan er yfirgripsmikil leiðarvísir sem nær yfir allt frá undirbúningi til viðhalds .

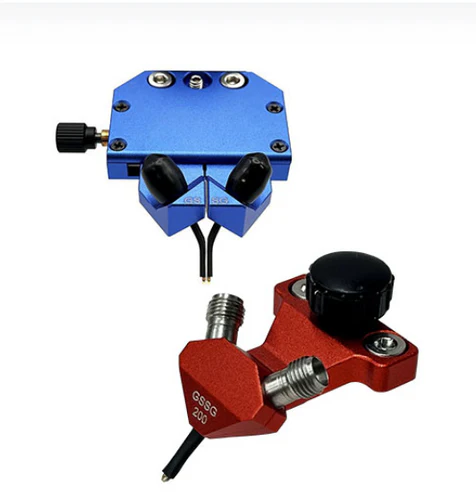

1. Skilningur á hlutverki kvörðunarbúnaðar rannsaka

Kvörðunarsetningarpakkar samanstanda af nákvæmni-verkfræðilegum stöðlum (E . g ., stutt, opið, álag, í gegnum, endurspegla og háspennulínustaðla) sem eru hannaðar til að einkenna og réttar villur í prófunarkerfum . Þessar villur fela í sér:



Íhugunarvillur: Af völdum misræmis viðnáms í rannsökum, snúrum eða tengjum .

Sendingarvillur: Demping eða fasaskipti í merkisleiðinni .

Tengiliðatengdar villur: Lélegt rafmagns snertingu milli rannsaka og DUTS eða kvörðunarstaðla .



Með því að mæla þessa þekktu staðla, prufukerfi (E . g ., Vector netgreiningar, VNA) reikna villulíkan, sem er síðan notuð til að leiðrétta síðari DUT mælingar .

2. Leggðu grunninn fyrir nákvæma kvörðun

2.1 Að stjórna prófunarumhverfinu

Hitastig og rakastig: Framkvæma kvörðun í stöðugu umhverfi (venjulega 23 gráðu ± 2 gráðu með 45–55% rakastig) . Hitastigssveiflur valda stækkun eða samdrætti efnisins, breyta rafmagns eiginleikum rannsaka og staðla .

Hreinlæti: Vinna á ryklausu svæði . mengunarefni (ryk, olíur, flæðisleifar) á ábendingum um rannsaka eða kvörðunarstaðla niðurbrot rafmagns snertagæði og kynntu mælingar hávaða.}

2.2 Skoðunarbúnaður

Rannsakar: Athugaðu hvort líkamlegt tjón sé (e . g ., beygð ábendingar, slitin tengiliði) eða mengun . Hreinsið ábendingar varlega með því að nota þjappað loft eða fíflfrjáls þurrka vætt með ísóprópýl áfengi .

Kaplar og tengi: Skoðaðu coax snúrur fyrir kinks eða skemmdir; Gakktu úr skugga um að tengi séu hrein og rétt paruð til að koma í veg fyrir tap á merkjum .

Kvörðunarsett: Gakktu úr skugga um að staðlar séu óskemmdir (E . g ., engar rispur á álagsflötum, engir beygðir pinnar í gegnum staðla) .

2.3 Setja upp kerfið

Kraftur á VNA og prófkerfinu að minnsta kosti 30 mínútum fyrir kvörðun til að leyfa íhlutum að ná hitauppstreymi .

Tengdu prófanir við VNA um snúrur, tryggðu þéttar (en ekki of þéttar) tengingar til að koma í veg fyrir merki leka .

3. Að velja viðeigandi kvörðunaraðferð

Kvörðunarsett fyrir rannsaka styðja margar aðferðir, valdar út frá tíðnisviðinu, gerð rannsaka (E . g ., GSG, SG) og DUT rúmfræði:



Aðferð	Lykilstaðlar	Tíðnisvið	Tilvalin forrit
SOLT	Stutt, opið, hleðst, í gegnum	DC - 18 GHz	Coaxial Probes, Planar Structures (PCB)
TRL	Í gegnum, endurspegla, lína	10 GHz - 1110 GHz	Hátíðni, ekki samhliða mannvirki (E . g ., bylgjuleiðbeiningar, microsstrips)
LRM	Lína, endurspegla, passa	1 GHz - 40 GHz	Jafnvægir rannsakar, ósamhverfar mannvirki

4. Ítarleg kvörðunarskref

4.1 Festingarstaðlar

Festu undirlag kvörðunarbúnaðarins (E . g ., súrál, kvars) að stöðugu vinnubekk og samræma það við rannsaka positioner . tryggja að undirlagið sé flatt til að forðast að rannsaka Tip Misalignment .

4.2 Staðsetningar rannsakar rétt

Notaðu smásjá til að samræma ábendingar rannsaka við pads kvörðunarstaðla (E . g ., stuttar púðar, opnir púðar) .

Notaðu léttan, samræmdan þrýsting til að tryggja góða rafmagns snertingu án þess að skemma staðla eða rannsaka . óhófleg þrýstingsmyndun púða, en ófullnægjandi þrýstingur veldur hléum tengingum .

4.3 Framkvæmd kvörðunar með VNA

Ræstu kvörðunarhugbúnað VNA og veldu valinn aðferð (E . g ., solt) .

Fylgdu fyrirmælum til að mæla hvert staðal í röð:

Stutt: Fræðilega fullkominn stuttur (0 ω) til að einkenna speglun á rannsaka toppnum .

Opið: Uppbygging með óendanlega viðnám (E . g ., loftbil) til að mæla jaðarsvið .

Hleðsla: A 50 Ω álag til að kvarða fyrir merki tap .

Í gegnum: Bein tenging milli rannsaka para til að kvarða gírkassa .

VNA reiknar út villuskilmálar (E . g ., endurspeglun, gírkassa, einangrun) og geymir þau fyrir rauntíma leiðréttingu .

5. algeng mistök til að forðast

Vanræksla umhverfisþátta: Kvörð í illa loftræst eða háhita umhverfi veldur hitauppstreymi .

Óhreinir staðlar eða rannsakar: Mengunarefni virka sem sníkjudýr viðnám/þéttar, brenglast niðurstöður .

Óhóflegur þrýstingur á rannsaka: Skemmdir ábendingar um rannsaka og staðlaða púða, sem leiðir til varanlegra villna .

Niðurstaða

Rétt notkun kvarðunarsetningar rannsaka er grundvallaratriði í áreiðanlegum rafrænum prófunum . með því að fylgja ströngum undirbúningssamskiptum, velja viðeigandi aðferðir, framkvæma nákvæm kvörðunarskref og viðhalda stöðlum, verkfræðingar tryggja mælingar nákvæmlega endurspegla DUT einkenni-Critical {.
