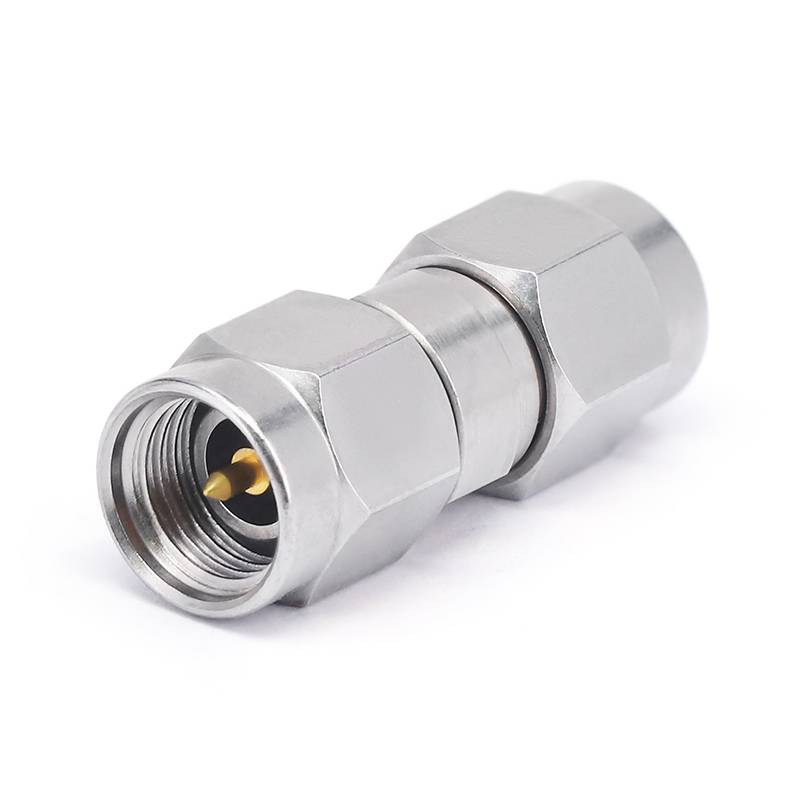

3.5mm millistykki
3 . 5mm rf millistykki einkennast almennt af samsniðnu uppbyggingu . ytri þvermál tengisins er venjulega um það bil 3 . 5mm, sem er hannað til að vera lítið og létt, sem gerir það hentugt til notkunar í forritum þar sem pláss er takmarkað. Til dæmis, í sumum litlu samskiptatækjum eða háþéttni hringrásarsamstæðum, er auðvelt að samþætta 3,5 mm tengið án þess að taka of mikið pláss.
Lýsing
Vöru kynning
3 . 5mm rf millistykki einkennast almennt af samsniðnu uppbyggingu . ytri þvermál tengisins er venjulega um það bil 3 . 5mm, sem er hannað til að vera lítið og létt, sem gerir það hentugt til notkunar í forritum þar sem pláss er takmarkað. Til dæmis, í sumum litlu samskiptatækjum eða háþéttni hringrásarsamstæðum, er auðvelt að samþætta 3,5 mm tengið án þess að taka of mikið pláss.
Að auki eru einnig til mismunandi tegundir af tengi við tengi, svo sem bein tengi og rétthyrningstengi . rétthornstengi eru þægilegri fyrir aðstæður þar sem pláss er takmarkað og tengingin þarf að gera við hægri horn . til dæmis í flóknu hringrásarskipulagi, hægt er að nota til að spara pláss og gera það að verkum að það er hægt að spara pláss og gera það að verkum
Vöru tæknilegar upplýsingar
3 . 5mm rf millistykki hafa yfirleitt lágt VSWR . Lágt VSWR getur í raun dregið úr endurspeglun merkja og bætt skilvirkni merkisflutnings . Í hagnýtum forritum er hægt að ná VSWR gildi sem eru minna en 1,15, sem hjálpar til við að tryggja að merkið sé mjúkt milli mismunandi samveru án þess að hafa valdið því að hafa valdið og sem hjálpar til við að tryggja að merkið sé mjúkt flutt á milli ólíkra samverka án þess að hafa valdið því að örvandi sé, sem hjálpar til við að tryggja að merkið sé mjúklega sent á milli mismunandi samsetningar án þess að örvast sé til og sem hjálpar til við að tryggja.
Algengar spurningar um innkaup
Gögn um vöru forskrift
|
Stillingar |
|
|
Tengt tengi 1 |
3,5mm |
|
Tengi 1 viðnám |
50 ohm |
|
Tengi 1 pólun |
Standard |
|
Tengt tengi 2 |
2,4mm/2,92mm/3,5mm/n |
|
Tengi 2 viðnám |
50 ohm |
|
Tengi 2 pólun |
Standard |
|
Festingaraðferð tengisins |
Enginn |
|
Adapter líkamsstíll |
Bein flans |
|
Efnisupplýsingar |
|
|
Miðju samband |
Tenings gullhúðað |
|
Ytri snerting |
Ryðfríu stáli |
|
Líkami |
Ryðfríu stáli |
|
Dielectric |
PEI |
|
Umhverfisgögn |
|
|
Hitastigssvið |
-55 gráðu til +165 gráðu |
|
2011/65/ESB (Rohs) |
Samhæft |
Vörutegund
|
3,5mm RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1-3.5- jjs |
|
|
DC -33 ghz |
1.15 |
3,5mm karl til 3,5 mm karlmaður |
|
Fr 1-3.5- kks |
|
|
DC -33 ghz |
1.15 |
3,5 mm kvenkyns til 3,5 mm kvenkyns |
|
Fr 1-3.5- jks |
|
|
DC -33 ghz |
1.15 |
3,5mm karl til 3,5 mm kvenkyns |
|
3,5mm til 2,4 mm RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1-3.5/2.4- jjs |
|
|
DC -26.5 ghz |
1.15 |
3,5mm karl til 2,4 mm karlmaður |
|
Fr 1-3.5/2.4- kks |
|
|
DC -26.5 ghz |
1.15 |
3,5mm kvenkyns til 2,4 mm kvenkyns |
|
Fr 1-3.5/2.4- jks |
|
|
DC -26.5 ghz |
1.15 |
3,5mm karl til 2,4 mm kvenkyns |
|
Fr 1-3.5/2.4- kjs |
|
|
DC -26.5 ghz |
1.15 |
3,5mm kvenkyns til 2,4 mm karlmaður |
|

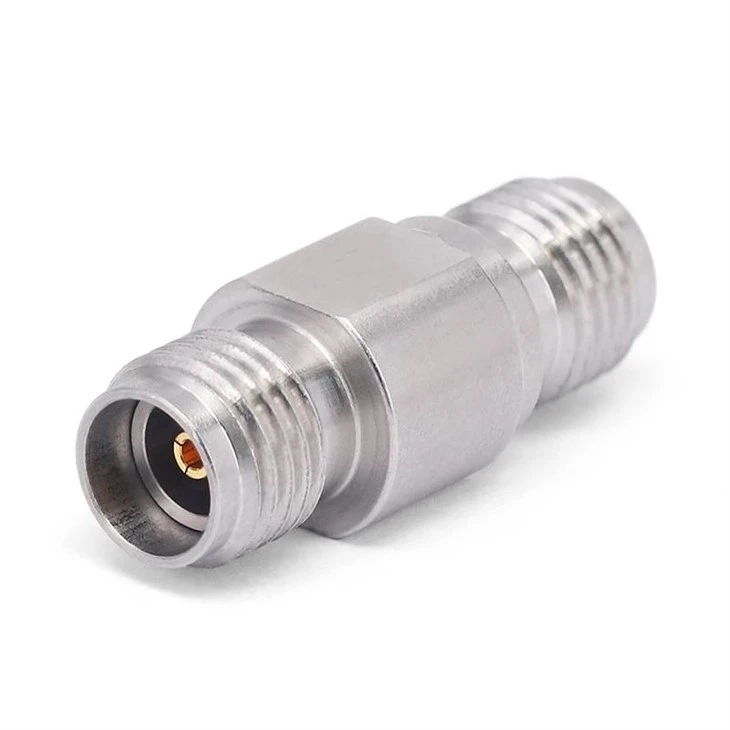

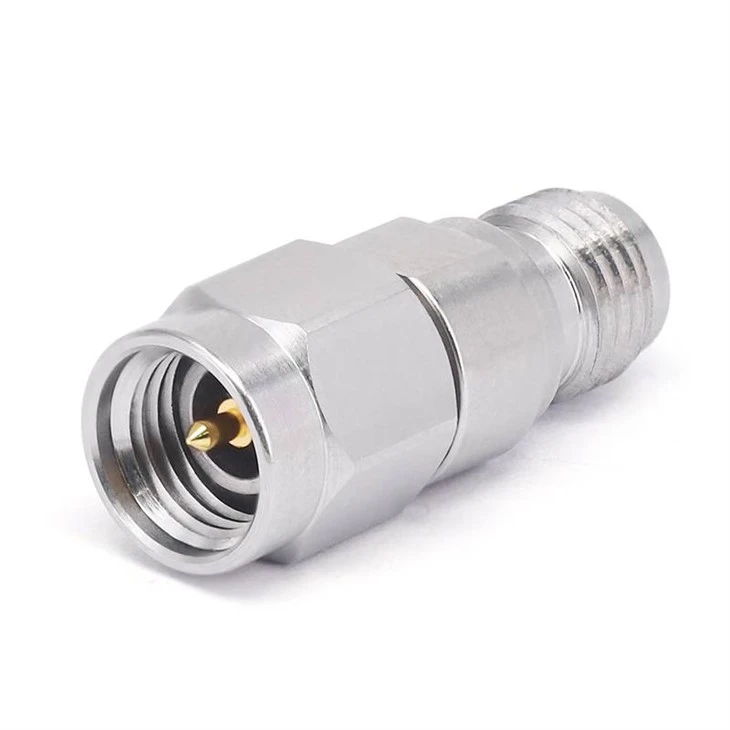

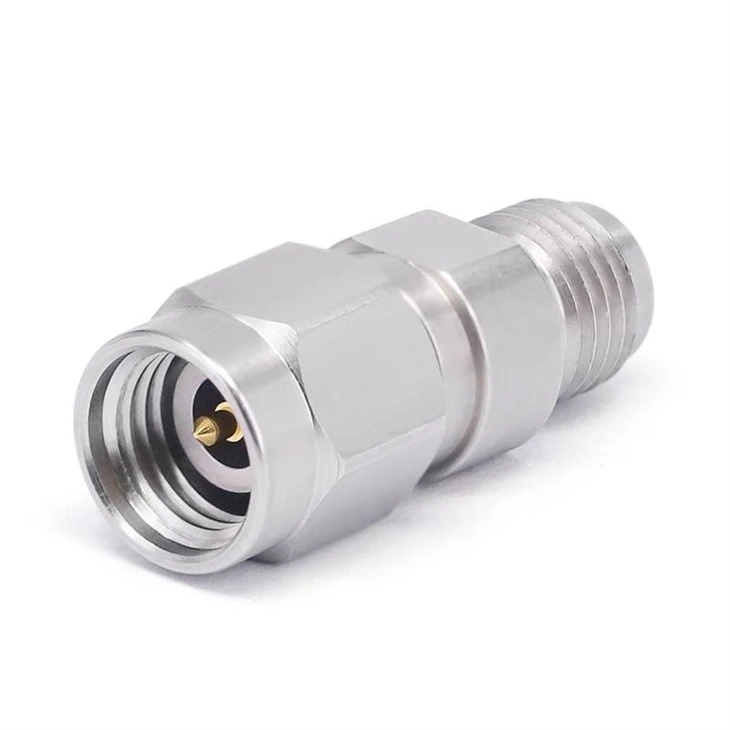

3,5mm til 2,92mmRF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1-3.5/2.92- jjs |
|
|
DC -26.5 ghz |
1.15 |
3,5mm karl til 2,92 mm karlmaður |
|
Fr 1-3.5/2.92- kks |
|
|
DC -26.5 ghz |
1.15 |
3,5mm kvenkyns til 2,92 mm kvenkyns |
|
Fr 1-3.5/2.92- jks |
|
|
DC -26.5 ghz |
1.15 |
3,5mm karl til 2,92mm kvenkyns |
|
Fr 1-3.5/2.92- kjs |
|
|
DC -26.5 ghz |
1.15 |
3,5mm kvenkyns til 2,92 mm karlmaður |
|
3,5mm til N RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- n/3.5- jjs |
|
|
DC -18 ghz |
1.15 |
N karl til 3,5 mm karlmaður |
|
Fr 1- n/3.5- kks |
|
|
DC -18 ghz |
1.15 |
N kvenkyns til 3,5 mm kvenkyns |
|
Fr 1- n/3.5- jks |
|
|
DC -18 ghz |
1.15 |
N karl til 3,5 mm kvenkyns |
|
Fr 1- n/3.5- kjs |
|
|
DC -18 ghz |
1.15 |
N kvenkyns til 3,5 mm karlmaður |
