SMA millistykki
SMA serían Coaxial RF millistykki eru breiðasta forritasviðið og stærsta fjölbreytni meðal allra millistykki seríunnar . Það eru um það bil hundruð valfrjálsra gerða . sem hámarks rekstrartíðni þess getur náð allt að 26 . 5 ghz . meðal þeirra, þau eru hönnuð og þróuð samkvæmt þremur mismunandi tíðni hljómsveitum af 6g, 18g og 26. vörur.
Lýsing
Vöru kynning
SMA serían Coaxial RF millistykki eru breiðasta forritasviðið og stærsta fjölbreytni meðal allra millistykki seríunnar . Það eru um það bil hundruð valfrjálsra gerða . sem hámarks rekstrartíðni þess getur náð allt að 26 . 5 ghz . meðal þeirra, þau eru hönnuð og þróuð samkvæmt þremur mismunandi tíðni hljómsveitum af 6g, 18g og 26. vörur.
Vöruefni
Ytri leiðari líkama SMA tengisins er venjulega úr málmefnum eins og eir eða ryðfríu stáli . það gegnir lykilhlutverki í verndun og merkjasendingu . sívalur uppbygging þess umlykur innra leiðarann og rafrænu merkið, þannig að það er með lágstemmda leið til að skila straumi sem er skilningur á skilningi og aðgreiningarstraumur og þannig að það er stemmingarstilling og aðlögunarstraumur sem er skiljanlegt og aðlögunarstigið og aðlögunarstigið og aðlögunarstigið og aðlögunarstigið og það skilningstillingar og aðlögunarstigs og aðlögunarstraumsins, en það skilningstærð og aðlögunarstigið og aðlögunarstraumurinn “, sem er með stöðvunarstíginn og aðlögunarstraumurinn, sem er til staðar, en það skilar. Sending .
Vörulíkamsstíll
SMA tengi eru fáanleg í ýmsum líkamsformum, þar með talið bein tegund, rétt horn gerð, 4- holu flansfesting, festingartegund og loftþétt lofttegundir festingartegund .
Algengar spurningar um innkaup
Gögn um vöru forskrift
|
Stillingar |
|
|
Tengt tengi 1 |
Sma |
|
Tengi 1 viðnám |
50 ohm |
|
Tengi 1 pólun |
Staðall |
|
Tengt tengi 2 |
SMA/GPPO/GPO/2,4mm/2,92mm/3,5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
Tengi 2 viðnám |
50 ohm |
|
Tengi 2 pólun |
Staðall |
|
Festingaraðferð tengisins |
Enginn |
|
Adapter líkamsstíll |
Bein/4 holu flans/þilfest/hægri horn/ |
|
Efnisupplýsingar |
|
|
Miðju samband |
Tenings gullhúðað |
|
Ytri snerting |
Eir gullhúðað / ryðfríu stáli |
|
Líkami |
Eir gullhúðað / ryðfríu stáli |
|
Dauðhringur |
PEI/PTFE/gler |
|
Umhverfisgögn |
|
|
Hitastigssvið |
-55 gráðu til +165 gráðu |
|
2011/65/ESB (Rohs) |
Samhæft |
SMA millistykki gerðir
|
SMA RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|

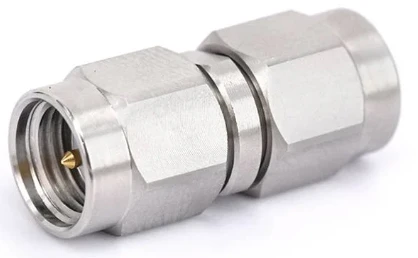

Fr 1- sma-jjs |
|
|
DC -18 ghz |
1.15 |
Sma karlmaður til sma karlmanns |
|

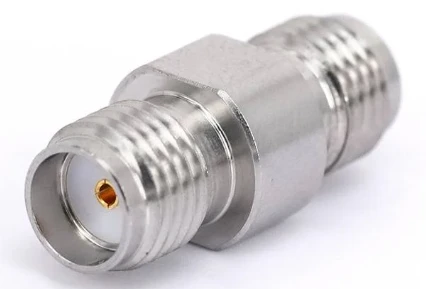

Fr 1- sma-kks |
|
|
DC -18 ghz |
1.15 |
Sma kvenkyns til Sma kvenkyns |
|

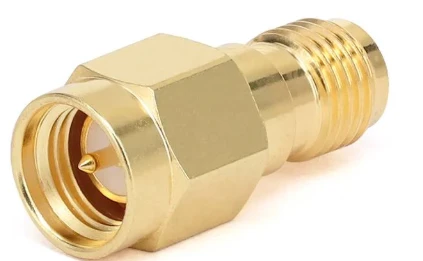

Fr 1- SMA-JKS |
|
|
DC -18 ghz |
1.15 |

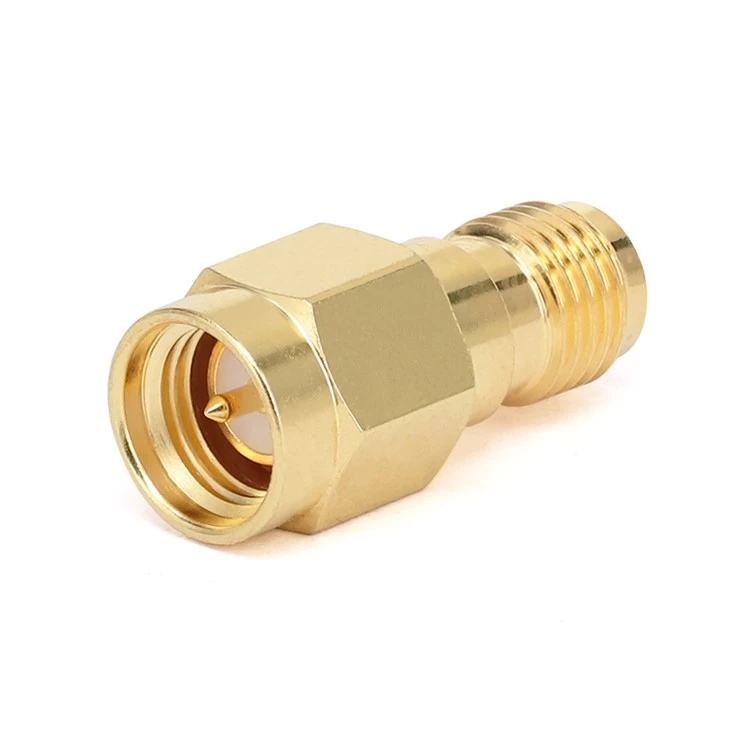

Sma karlmaður til Sma kvenkyns |
|

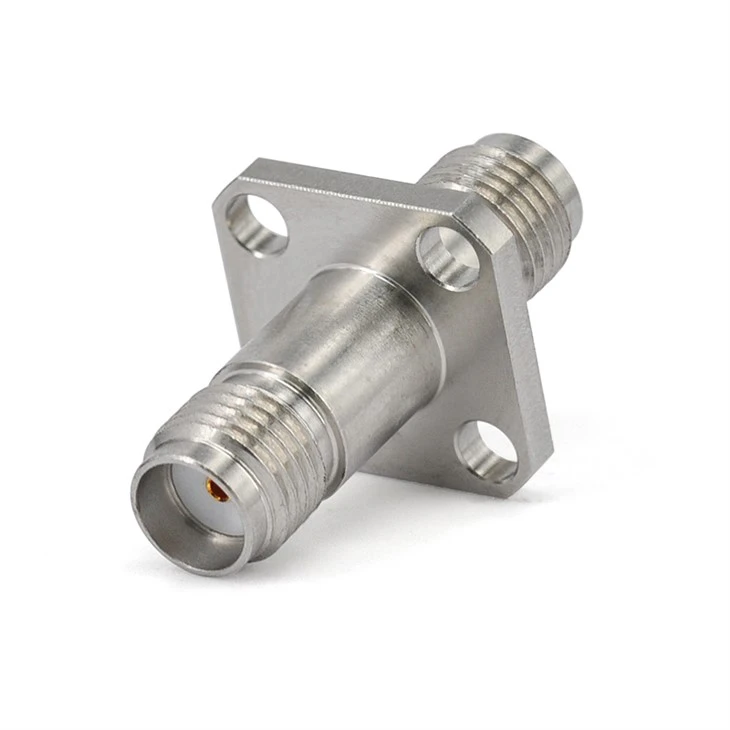

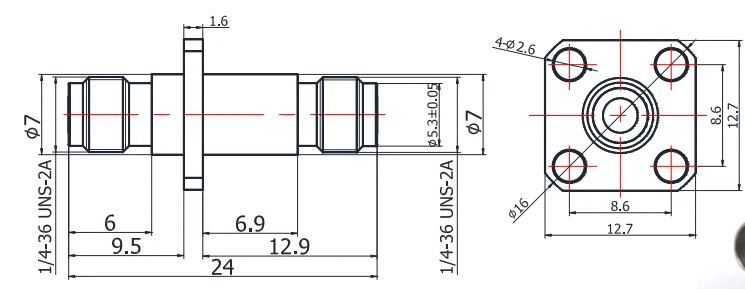

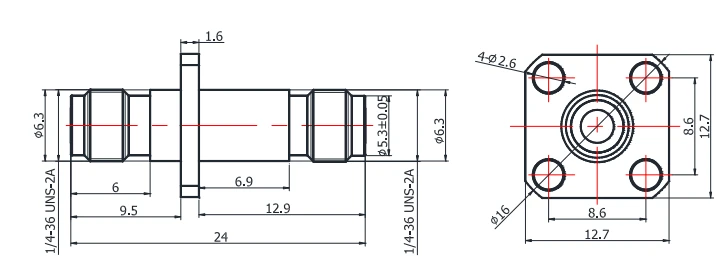

Fr 1- sma-kfkg -1 |
|
|
DC -18 ghz |
1.15 |

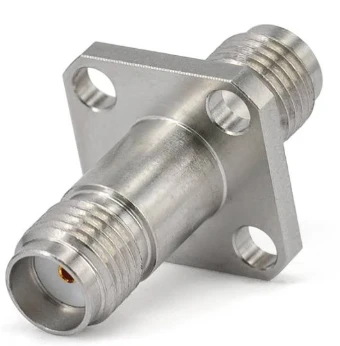

Sma kvenkyns til Sma kvenkyns með 4 holu flans |
|
Fr 1- sma-kfkg |
|
|
DC -26.5 ghz |
1.15 |
Sma kvenkyns til Sma kvenkyns með 4 holu flans |
|

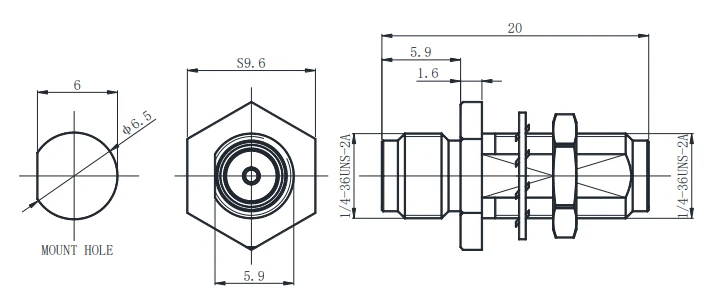

Fr 1- sma-kykg -1 |
|
|
DC -26.5 ghz |
1.25 |

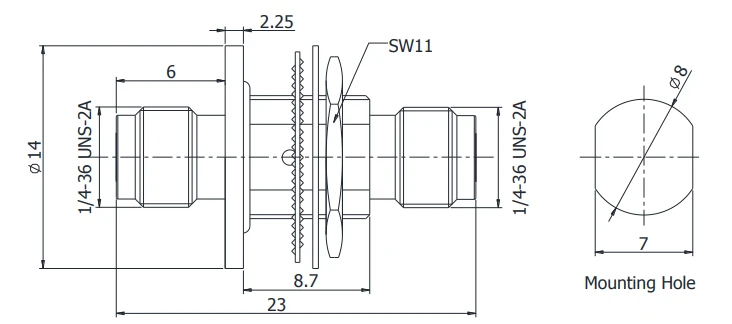

Sma kvenkyns til Sma kvenkyns með þilfestingu |
|

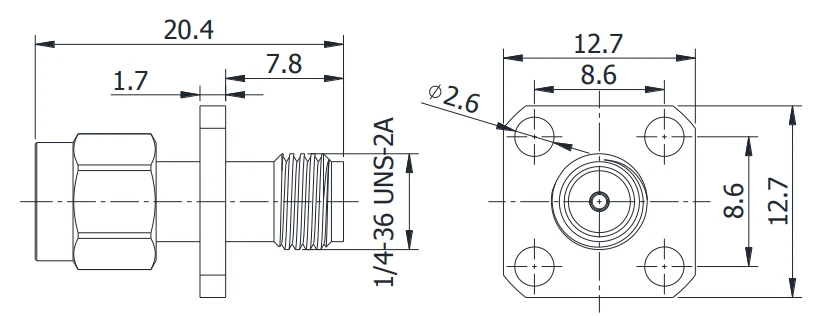

Fr 1- sma-jfkg |
|
|
DC -18 ghz |
1.20 |
Sma karl til Sma kvenkyns með 4 holu flans |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 ghz |
1.25 |
Sma karlmaður til sma karlmanns með réttu horni |
|
Fr 1- sma-kwks -18 g |
|
|
DC -18 ghz |
1.25 |
Sma kvenkyns til SMA kvenkyns með réttu horni |
|
Fr 1- sma-jwks -18 g |
|
|
DC -18 ghz |
1.25 |
Sma karl til Sma kvenkyns með réttu horni |
|
Fr 1- sma-jk |
|
|
DC -18 ghz |
1.25 |
Sma karlmaður til Sma kvenkyns |
|
Fr 1- sma-kk-e |
|
|
DC -18 ghz |
1.25 |
Sma kvenkyns til Sma kvenkyns |
|
Fr 1- sma-kk1 |
|
|
DC -18 ghz |
1.25 |
Sma kvenkyns til Sma kvenkyns |
|
Fr 1- sma-kyk1 |
|
|
DC -18 ghz |
1.25 |

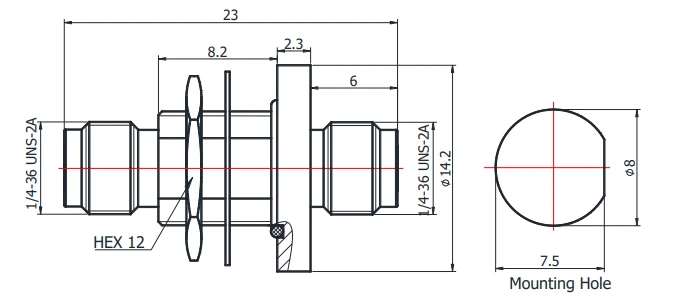

Sma kvenkyns til Sma kvenkyns með þilfestingu |
|

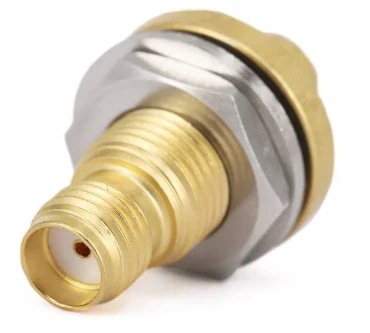

Fr 1- smam-kyk |
|
|
DC -18 ghz |
1.35 |
Sma kvenkyns til Sma kvenkyns með þilfestingu og ryksugaþéttleika |
|
FR 1- qSMA/SMA-JKS |
|
|
DC -18 ghz |
1.25 |
Quick Sma karl til Sma kvenkyns |
|
SMA til 2,4 mm RF millistykki |
|||||
|
SKU |
Teikning |
Fagleika |
VSWR |
Lýsing gerð |
|
|

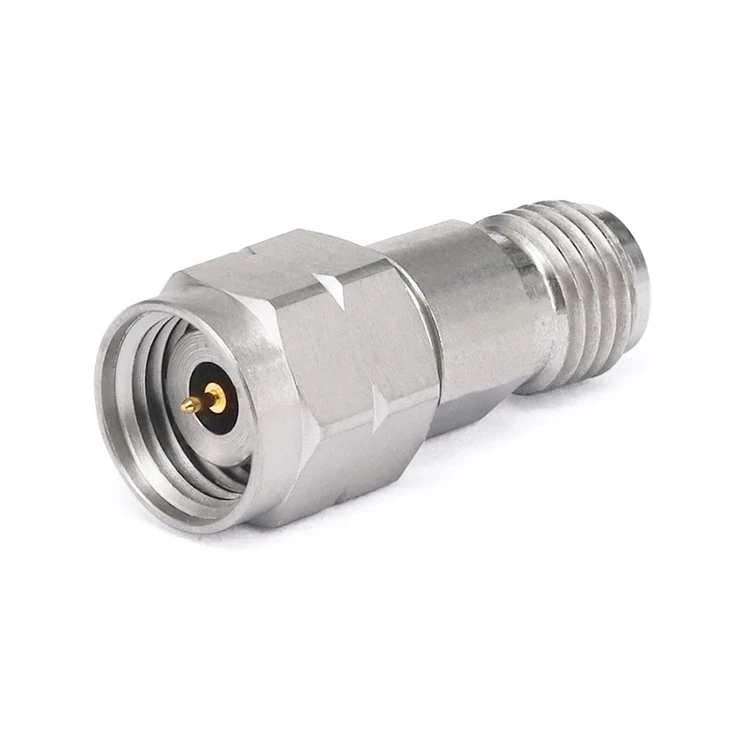

Fr 1- SMA/2.4- kjs |
|
|
DC -26.5 ghz |
1.15 |

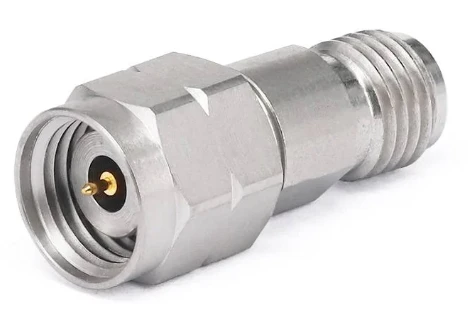

Sma kvenkyns til 2,4 mm karlmaður |
|
SMA til 2,92mmRF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- sma/2.92- jjs |
|
|
DC -18 ghz |
1.15 |

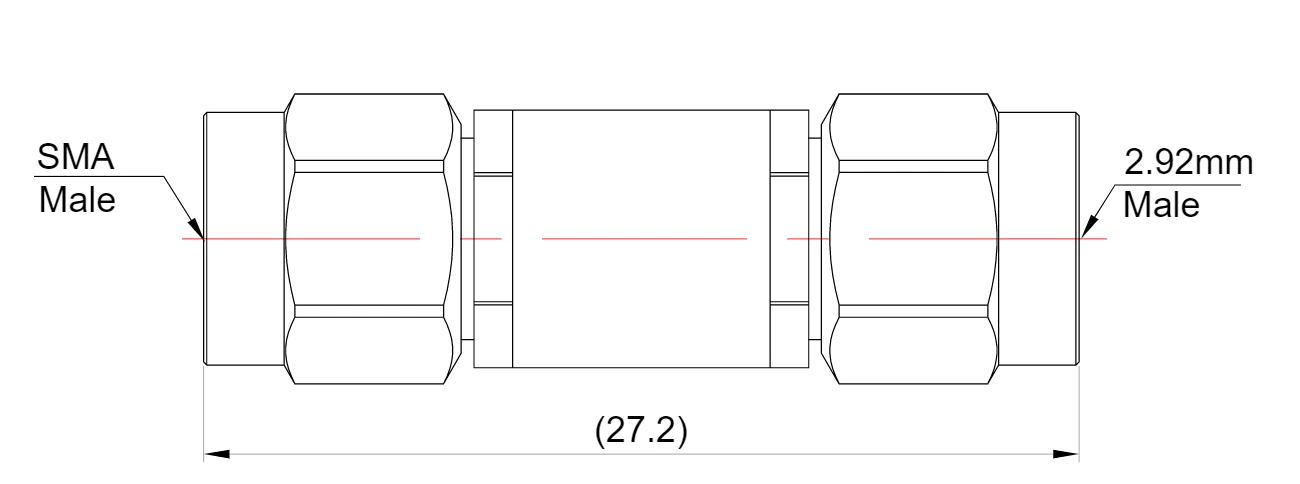

Sma karlmaður til 2,92mm karlmaður |
|

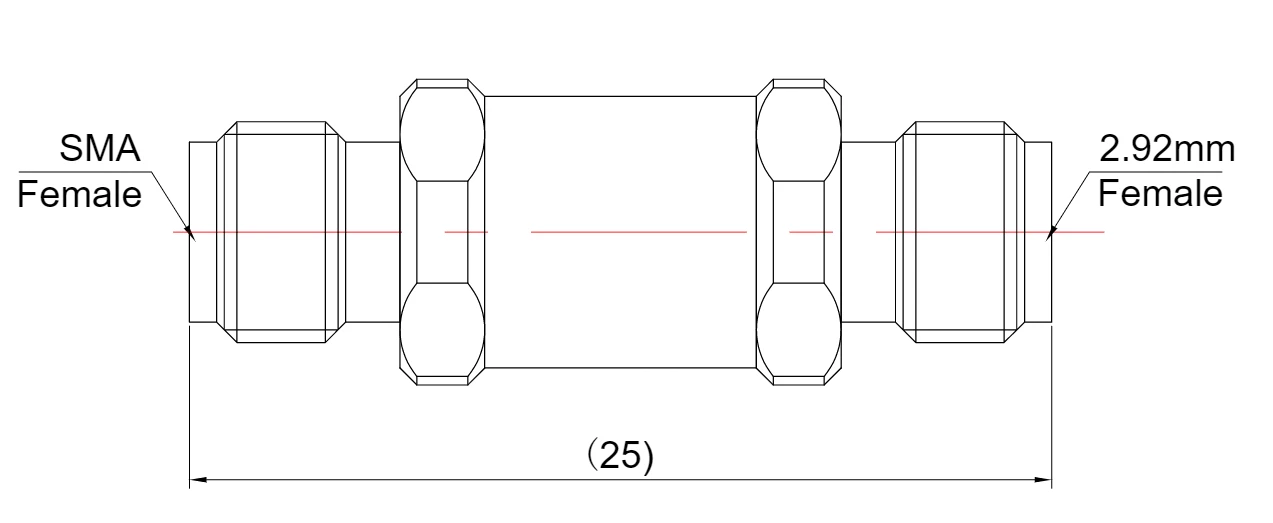

FR 1- SMA/2.92- kks |
|
|
DC -18 ghz |
1.15 |
Sma kvenkyns til 2,92mm kvenkyns |
|

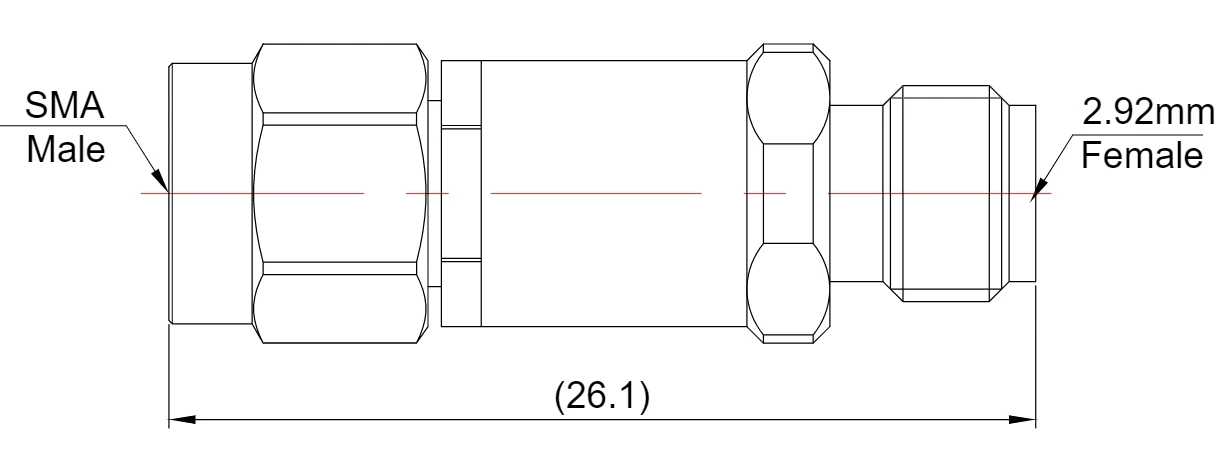

FR 1- SMA/2.92- jks |
|
|
DC -18 ghz |
1.15 |
Sma karlkyns til 2,92mm kvenkyns |
|
Fr 1- sma/2.92- kjs |
|
|
DC -18 ghz |
1.15 |
Sma kvenkyns til 2,92mm karlmaður |
|

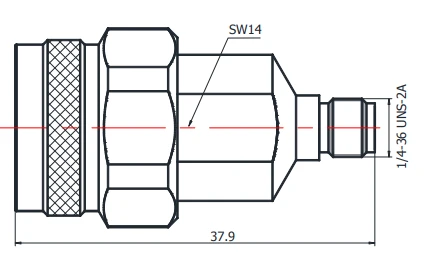

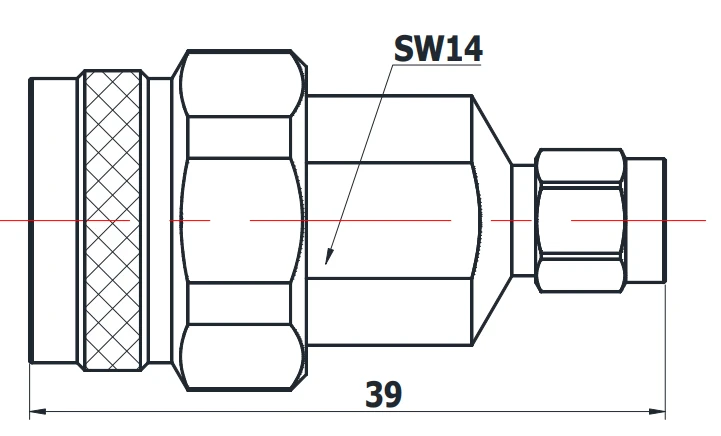

SMA til N rf millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- n/sma-jjs |
|
|
DC -18 ghz |
1.15 |
N karlmaður til sma karlmanns |
|
Fr 1- n/sma-kks |
|
|
DC -18 ghz |
1.15 |
N kvenkyns til sma kvenkyns |
|
Fr 1- n/sma-jks |
|
|
DC -18 ghz |
1.15 |
N karlmaður til sma kvenkyns |
|
Fr 1- n/sma-kjs |
|
|
DC -18 ghz |
1.15 |
N kvenkyns til sma karlmanns |
|
Fr 1- n/sma-kygg |
|
|
DC -18 ghz |
1.15 |

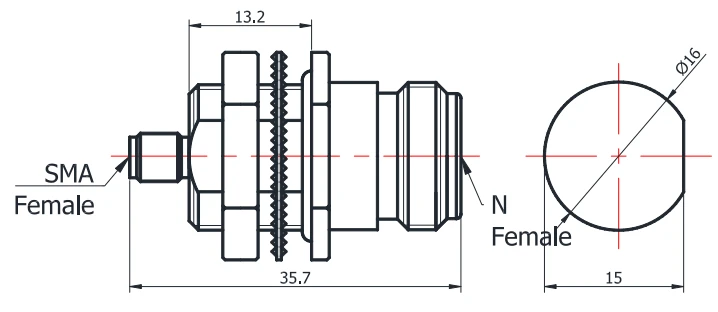

N kvenkyns til sma kvenkyns með þilfestingu |
|
Fr 1- n/sma-kfkg |
|
|
DC -18 ghz |
1.15 |

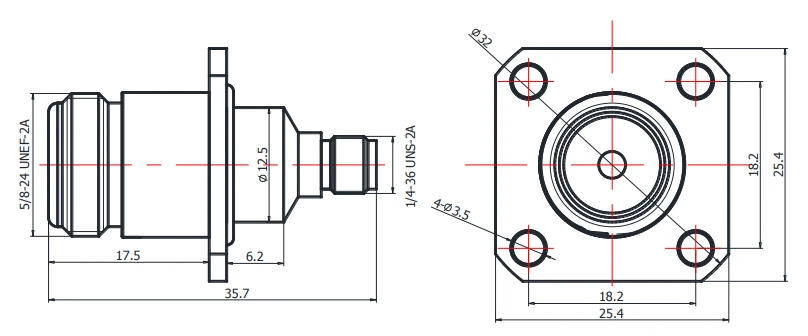

N kvenkyns til sma kvenkyns með 4 holu flans |
|

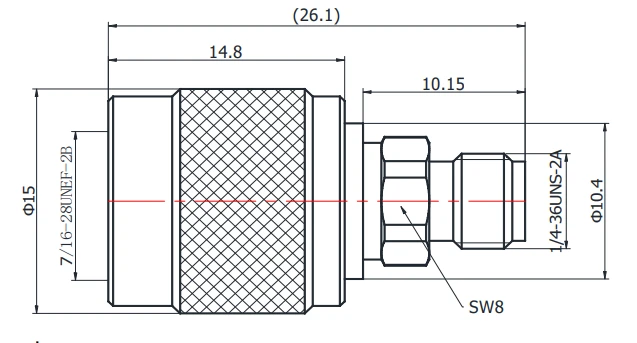

SMA til TNC RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- tnc/sma-jjs |
|
|
DC -18 ghz |
1.25 |

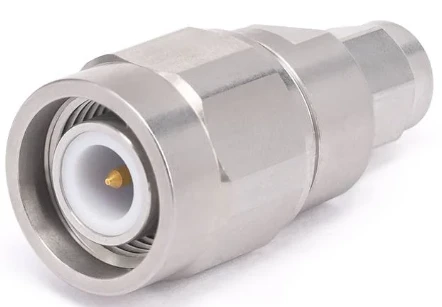

TNC karlmaður til sma karlmanns |
|

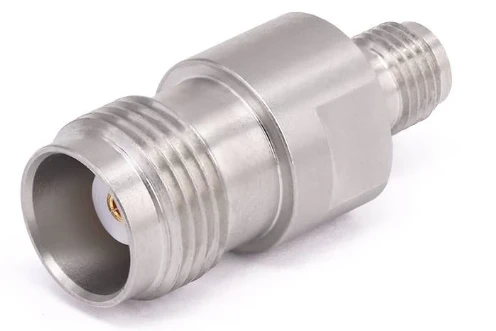

Fr 1- tnc/sma-kks |
|
|
DC -18 ghz |
1.25 |
TNC kvenkyns til SMA kvenkyns |
|

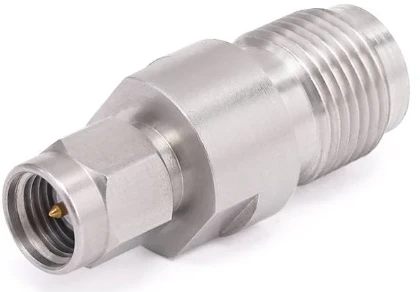

Fr 1- TNC/SMA-JKS |
|
|
DC -18 ghz |
1.25 |
TNC karl til Sma kvenkyns |
|
Fr 1- tnc/sma-kjs |
|
|
DC -18 ghz |
1.25 |
TNC kvenkyns til SMA karlmanns |
|
Fr 1- tnc/sma-jj |
|
|
DC -3 ghz |
1.25 |
TNC karlmaður til sma karlmanns |
|
Fr 1- tnc/sma-kk |
|
|
DC -3 ghz |
1.25 |
TNC kvenkyns til SMA kvenkyns |
|
Fr 1- tnc/sma-jk |
|
|
DC -3 ghz |
1.25 |
TNC karl til Sma kvenkyns |
|
Fr 1- TNC/SMA-KJ |
|
|
DC -3 ghz |
1.25 |
TNC kvenkyns til SMA karlmanns |
|

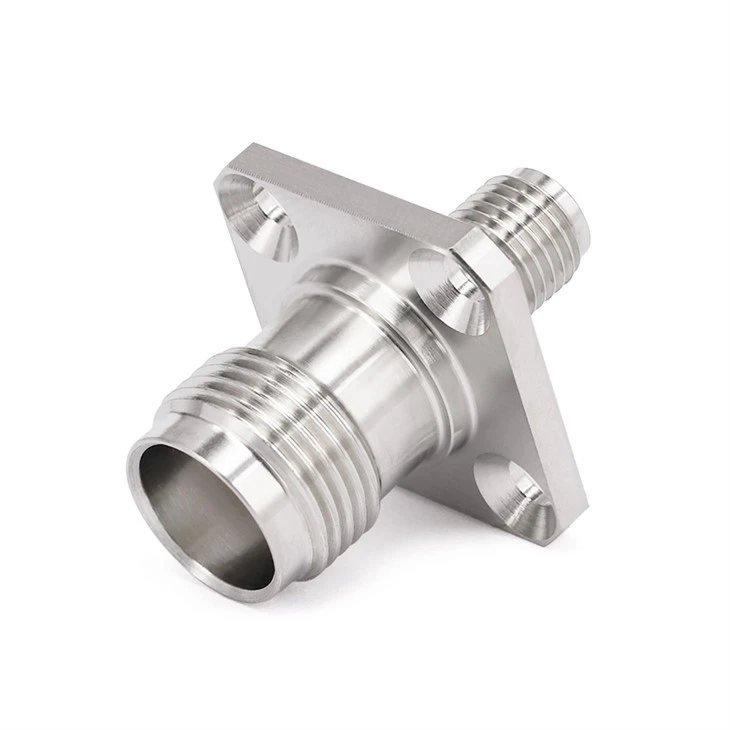

FR 1- TNC/SMA-KFK1 |
|
|
DC -4 ghz |
1.25 |

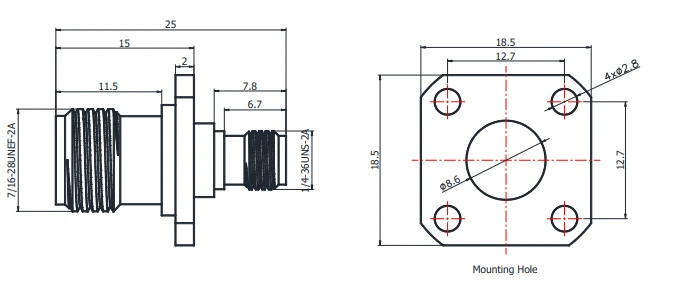

TNC kvenkyns til Sma kvenkyns með 4 holu flans |
|
SMA til BNC RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- bnc/sma-jjs |
|
|
DC -18 ghz |
1.15 |
BNC karlmaður til sma karlmanns |
|
Fr 1- bnc/sma-kks |
|
|
DC -18 ghz |
1.15 |
BNC kvenkyns til SMA kvenkyns |
|
Fr 1- bnc/sma-jks |
|
|
DC -18 ghz |
1.15 |
BNC karl til Sma kvenkyns |
|
Fr 1- bnc/sma-kjs |
|
|
DC -18 ghz |
1.15 |
BNC kvenkyns til SMA karlmanns |
|
SMA til GPPO (MINI-SMP) RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- sma/gppo-jj |
|
|
DC -18 ghz |
1.20 |
Sma karlmaður til GPPO karl |
|
Fr 1- sma/gppo-kk |
|
|
DC -18 ghz |
1.20 |
Sma kvenkyns til GPPO kvenkyns |
|
Fr 1- sma/gppo-jk |
|
|
DC -18 ghz |
1.20 |
Sma karlmaður til GPPO kvenkyns |
|
Fr 1- sma/gppo-kJ |
|
|
DC -18 ghz |
1.20 |
Sma kvenkyns til GPPO karl |
|
SMA til GPO (SMP) RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- SMA/GPO-JJ |
|
|
DC -18 ghz |
1.20 |
Sma karlmaður til GPO karlmanns |
|

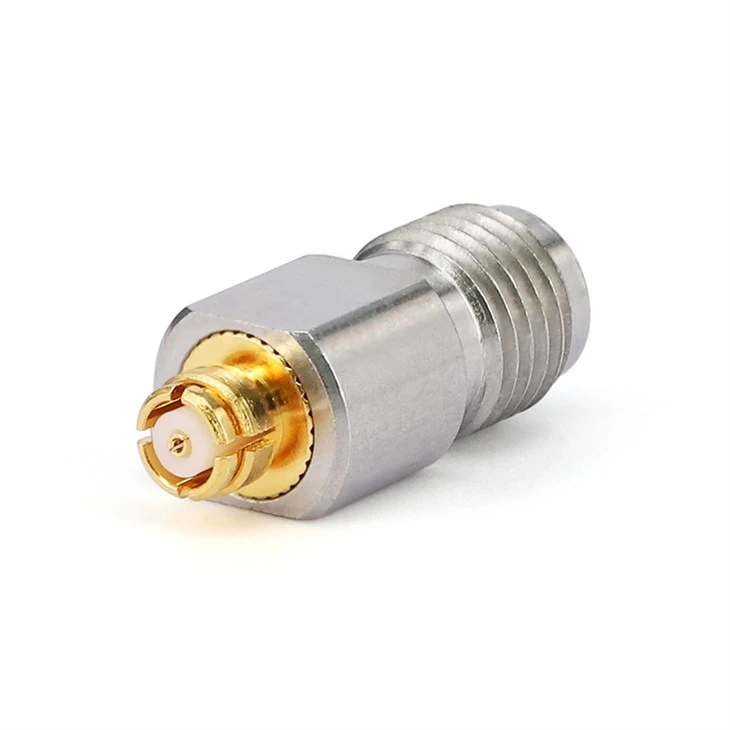

Fr 1- sma/gpo-kk |
|
|
DC -18 ghz |
1.20 |
Sma kvenkyns til GPO kvenkyns |
|
Fr 1- sma/gpo-jk |
|
|
DC -18 ghz |
1.20 |
Sma karl til GPO kvenkyns |
|
Fr 1- sma/gpo-kJ |
|
|
DC -18 ghz |
1.20 |
Sma kvenkyns til GPO karlmanns |
|
SMA til SSMA RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
FR 1- SMA/SSMA-JJ |
|
|
DC -27 ghz |
1.25 |
Sma karlmaður til ssma karlmanns |
|
Fr 1- SMA/SSMA-KK |
|
|
DC -6 ghz |
1.25 |
Sma kvenkyns til SSMA kvenkyns |
|
Fr 1- sma/ssma-jk |
|
|
DC -18 ghz |
1.25 |
Sma karlmaður til SSMA kvenkyns |
|
Fr 1- SMA/SSMA-KJ |
|
|
DC -18 ghz |
1.25 |
Sma kvenkyns til SSMA karl |
|
SMA til SSMC RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|

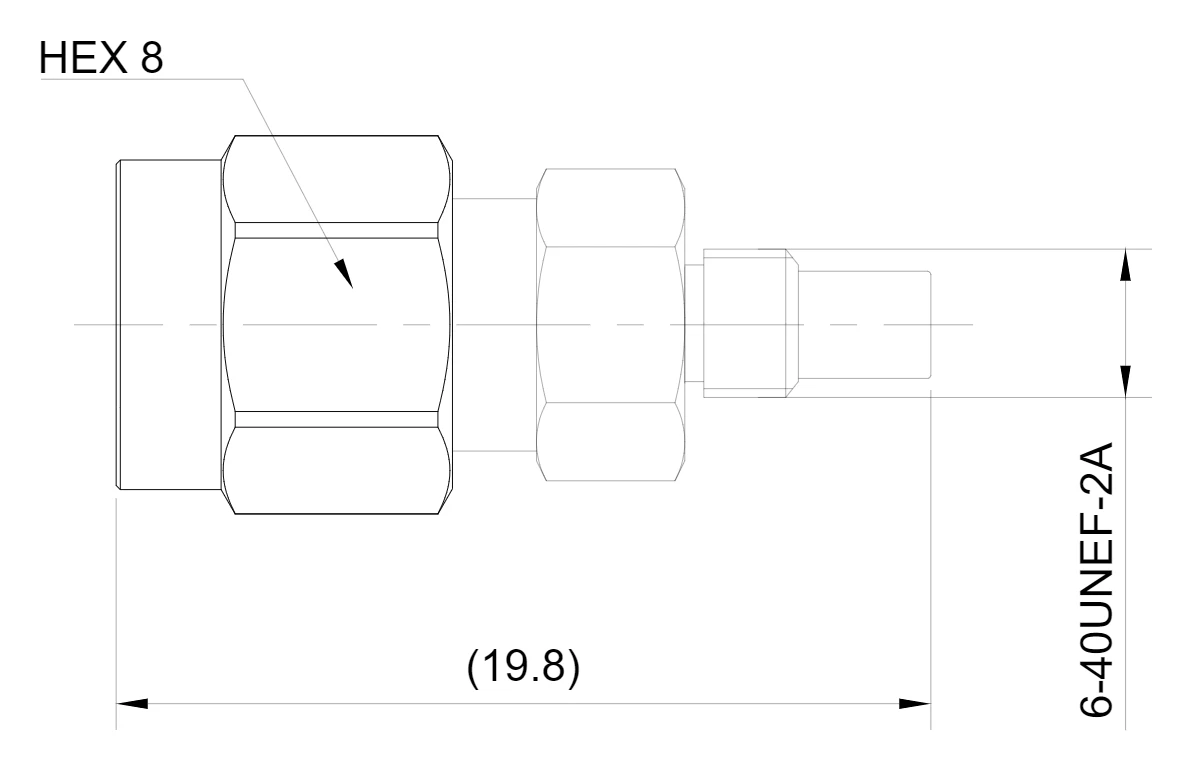

Fr 1- sma/ssmc-jj |
|
|
DC -6 ghz |
1.20 |
Sma karlmaður til ssmc karlmanns |
|
FR 1- SMA/SSMC-KK |
|
|
DC -6 ghz |
1.20 |
Sma kvenkyns til SSMC kvenkyns |
|

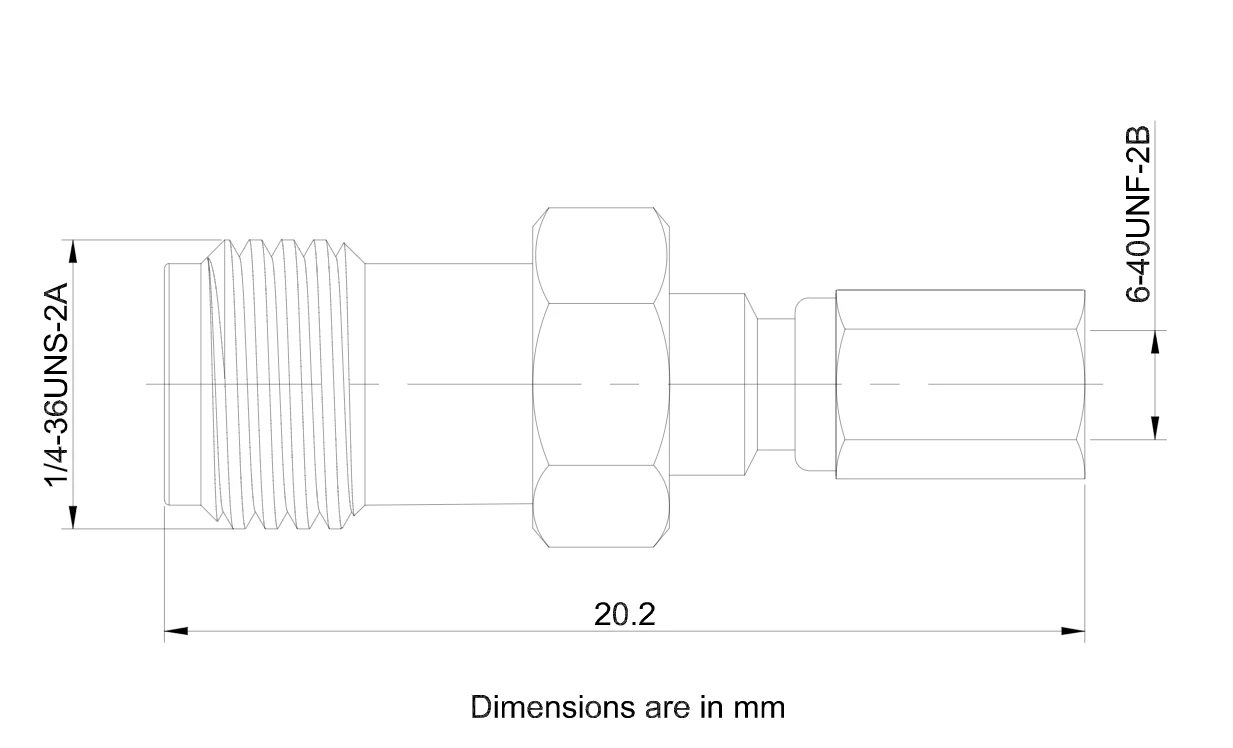

FR 1- SMA/SSMC-JK |
|
|
DC -6 ghz |
1.20 |
Sma karlmaður til SSMC kvenkyns |
|
FR 1- SMA/SSMC-KJ |
|
|
DC -6 ghz |
1.20 |
Sma kvenkyns til SSMC karlmanns |
|

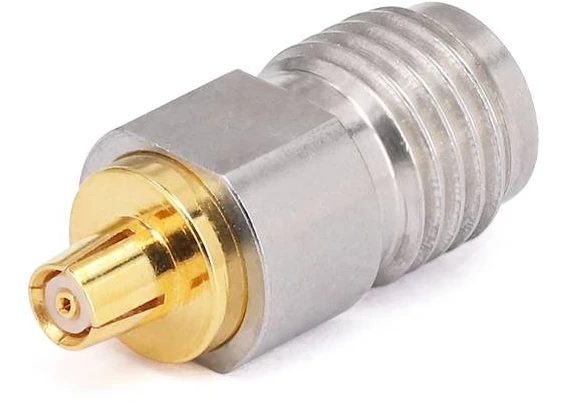

SMA til MCX RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|

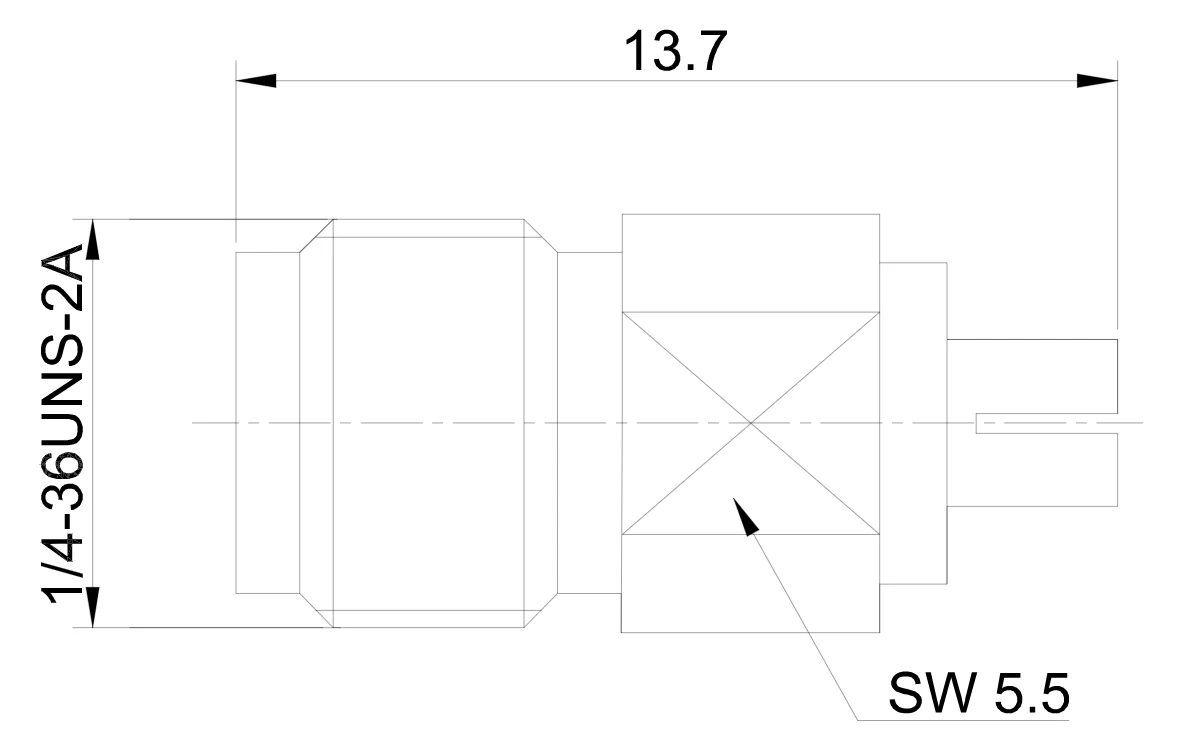

FR 1- SMA/MMCX-JJ |
|
|
DC -6 ghz |
1.20 |
Sma karlmaður til mmcx karl |
|
Fr 1- SMA/MMCX-KK |
|
|
DC -6 ghz |
1.20 |
Sma kvenkyns til mmcx kvenkyns |
|
FR 1- SMA/MMCX-JK |
|
|
DC -6 ghz |
1.20 |
Sma karl til mmcx kvenkyns |
|
FR 1- SMA/MMCX-KJ |
|
|
DC -6 ghz |
1.20 |
Sma kvenkyns til MMCX karl |
|
SMA til IPEX RF millistykki |
|||||
|
SKU |
Teikning |
Tíðni |
VSWR |
Lýsing gerð |
|
|
Fr 1- sma/ipx 1- jj |
|
|
DC -6 ghz |
1.35 |

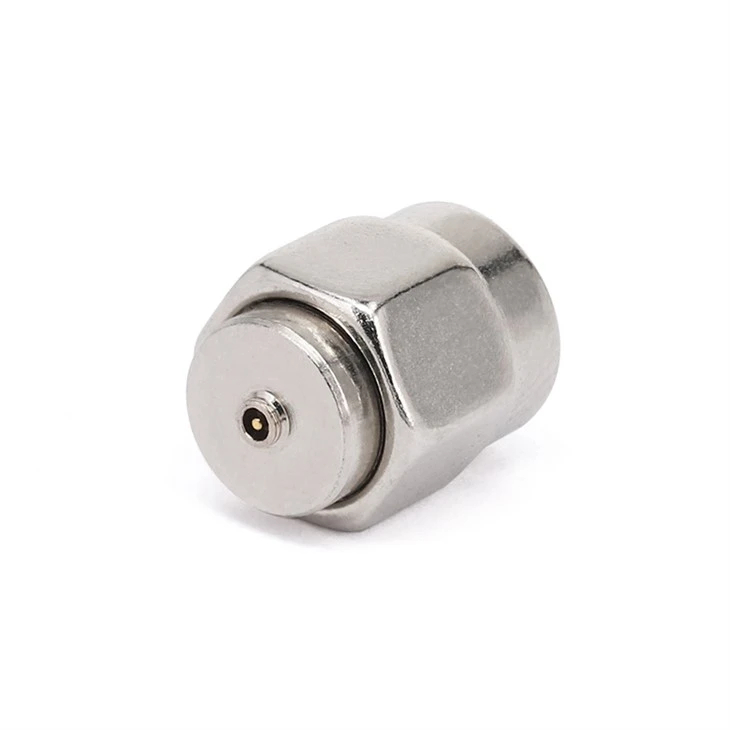

Sma karlmaður til IPX1 karl |
|
Fr 1- sma/ipx 1- kks |
|
|
DC -6 ghz |
1.20 |
Sma karlmaður til IPX1 kvenkyns |
|
Fr 1- sma/ipx 4- jj |
|
|
DC -6 ghz |
1.35 |

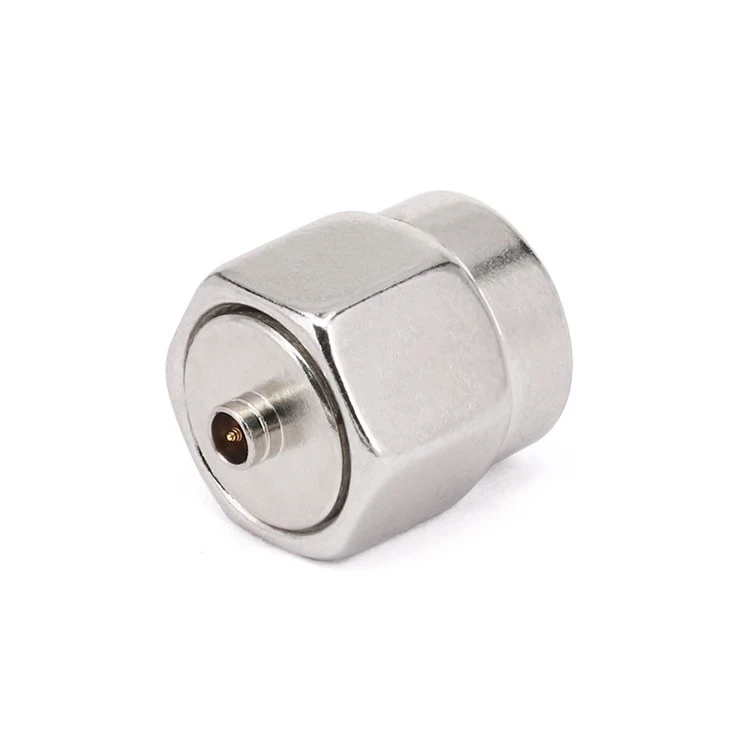

Sma karl til IPX4 karl |
