Allt um SMA tengi



SMA tengið er mikið notað RF coax-tengi, þekkt fyrir mikla afköst og fjölhæfni . það var þróað af bendix scintilla á sjötta áratugnum, og nafnið "SMA" stendur fyrir undirlagsútgáfu A . Hönnun er ætlað að vinna skilvirkt í Hágráðu umhverfi, þannig að gegna CROCT í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsum hlutverki í ýmsu merki .



1. Helstu eiginleikar SMA tengi

Stærð: SMA tengi eru með samsniðna uppbyggingu með ytri leiðara þvermál 0 . 141 tommur, sem gerir þau hentug fyrir forrit með takmörkuðu rými.

Tíðni svið: Þeir starfa venjulega allt að 18 GHz, þó að sumar afkastamiklar útgáfur geti náð 26 . 5 GHz eða jafnvel hærri.

Viðnám: Flest SMA tengi eru 50 ohm, sem er staðalstillingin fyrir RF og örbylgjuofnakerfi .

Tengingarkerfi: Tileinkar snittari tengihönnun með 1/4 tommu, 36 þræði á tommu UNC þræði, sem tryggir fastar og stöðugar tengingar við sterka titringsþol .

SMA efni og yfirborðsmeðferðarferli

Skelin er venjulega úr eir og ryðfríu stáli og hægt er að para hana (eins og nikkel, gull) til að auka tæringarþol og leiðni .

Miðleiðari getur verið kopar, eir eða beryllíum kopar, með gullhúðað yfirborð til að ná fram sem bestum merkjasendingum .

Spenna standandi bylgjuhlutfall (VSWR): Hágæða SMA tengi eru með lágt VSWR (venjulega undir 1 . 2: 1 undir 12 GHz), sem þýðir skilvirka merkjasending með lágmarks endurspeglun.



2. Tegundir SMA tengi

SMA tengi koma í ýmsum stillingum sem henta mismunandi forritum:

Samkvæmt hafnartegundum er hægt að skipta þeim í: Standard Port SMA, Quick-Connect SMA og Reverse Polarity SMA .

Samkvæmt byggingarstílum er hægt að skipta þeim í beinar og hægri gerðir . bein tengi eru notuð fyrir röð tengingar, en hægri horn eru hentug fyrir þétt rými . 90- gráðu beygjuhönnun Can spara pláss eða draga úr snúru spennu.}

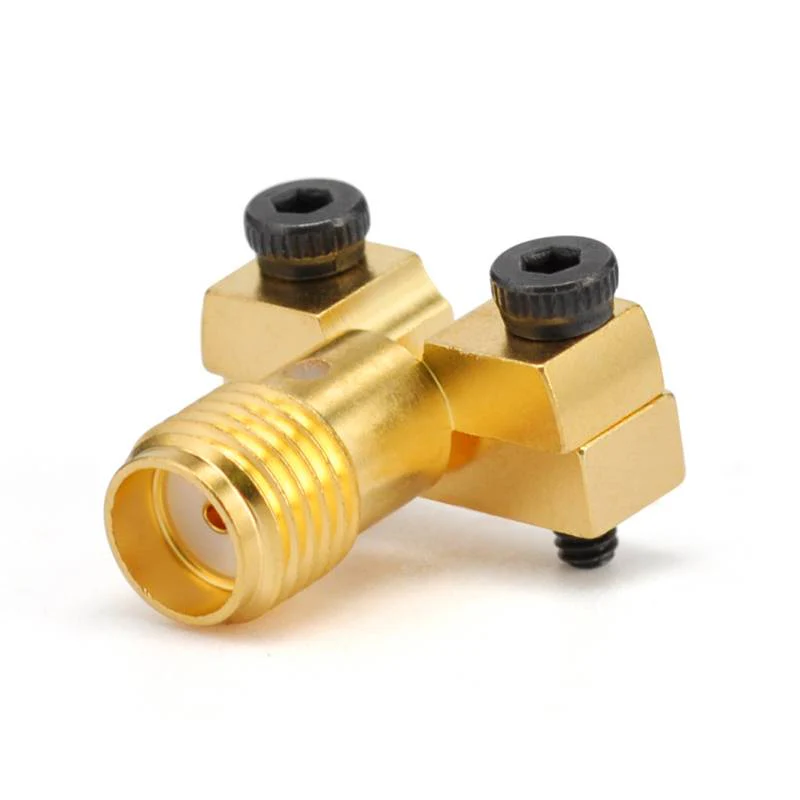

Samkvæmt uppsetningaraðferðum er hægt að skipta þeim í venjulegar og pallborðsgerðir . panel-festingartengi eru hannaðar fyrir uppsetningu á spjöldum eða girðingum, með ýmsum gerðum eins og 2- holuflansi, 4- gat



3. algeng notkun SMA

Í fjarskiptasviðinu eru SMA tengi mikið notuð í stöðvum farsíma, gervihnattakerfi og þráðlausum samskiptabúnaði .

Í prófunarbúnaði eru þeir notaðir í prófunartækjum eins og sveiflusóknum, netgreiningartækjum og merkjakostum .

Í loftnetskerfum eru SMA tengi oft notuð til að tengja loftnet í þráðlausum kerfum .

Í RF hringrásum finnast þau í mörgum RF tækjum eins og magnara, síum og blöndunartæki .

Athugasemdir



4. aflmeðferðargeta:

Þrátt fyrir að SMA tengi séu hentugir fyrir lágmark og miðlungs kraft RF kerfi, þá eru þeir ef til vill ekki hentugir fyrir háar kraftar forrit . fyrir hærri aflsmyndir, geta önnur tengi eins og n-gerð eða 7/16- gerð viðeigandi .}

Vélrænni endingu: Í samanburði við nokkur stærri tengi eru SMA tengi tiltölulega brothætt, sérstaklega hvað varðar röðun PIN og þola vélrænni streitu . Þess vegna ætti að gæta aukinnar við meðhöndlun og uppsetningu .



Samhæfni: Þegar þú velur SMA tengi skaltu ganga úr skugga um að karl og kvenkyns tengin passi hvað varðar þráðarstærð og viðnám til að tryggja góða tengingu . þau geta einnig verið samtengd við 2 . 92mm og 3,5mm tengi.
