Stöðug röð lágt tap
Í skurðarreitum nútímans eins og samskiptum, rafrænum prófunum og mælingum hefur stöðugleiki merkjasendingar og lágt tapseinkenni orðið kjarnaþættir sem ákvarða afköst kerfa og viðeigandi kröfur verða sífellt strangari .
Lýsing
Vöru kynning
In today's cutting - edge fields such as communication, electronic testing, and measurement, the stability of signal transmission and low - loss characteristics have become core factors determining the performance of systems, and the relevant requirements are becoming increasingly stringent. The low - loss amplitude - and - phase - stable cable assemblies stand out with their extraordinary performance, playing a crucial role in numerous application scenarios and laying a solid foundation for achieving precise and Skilvirk merki sending .
Aðgerðir vöruuppbyggingar
Framúrskarandi lágt - tapseinkenni:
Þeir sýna afar framúrskarandi lágmarksárangur við mismunandi tíðniskilyrði . að taka FRU1/GT147A líkanið (40GHz) sem dæmi, jafnvel í háu tíðniumhverfi allt að 40GHz, er dempun þess aðeins 2 . 85 dB á metra.
Frábær stöðugleiki:
Þeir búa yfir mjög stöðugum fasaeinkennum . til dæmis, þegar FRU1/GT147A starfar á tíðni 10GHz, getur vélrænni fasa stöðugleiki þess náð 10GHz/3 gráðu; Þegar tíðnin er 18GHz getur hún náð 18GHz/5 gráðu . slíkum stöðugum fasa getur á áhrifaríkan hátt bælað fasa sveiflur við merkjasendingu, að mestu leyti forðast röskun á merkjum og truflun af völdum óstöðugra áfanga . fyrir samskiptakerfi og prófunarbúnað með mjög mikilli kröfum fyrir fasa nákvæmni, þessi einkenni er lykillinn að því að tryggja að stöðugur aðgerð og háa frammistöðu á fasa nákvæmni sé þessi einkenni lykillinn sem tryggir að stöðvandi aðgerð og mikil frammistaða fyrir fasa nákvæmni, þessi einkenni er lykillinn að því að tryggja Systems .
Breitt tíðni umfjöllun:
Vörurnar eru með breitt tíðni umfjöllunarsvið, sem spannar frá beinum straumi (DC) til 110GHz . Mismunandi gerðum af kapalsamsetningum er hægt að laga nákvæmlega að mismunandi tíðnisviðum til að uppfylla fjölbreyttar kröfur um forrit .
Vöruumsókn
Í prófun á örbylgjuofni, tengja þeir prófunarbúnað og tæki sem eru við próf og stöðug einkenni þeirra um merkjasendingar tryggja nákvæmni og áreiðanleika niðurstaðna prófunar . sem lykil tengingarhluta í tækjum eins og netgreiningaraðilum og litrófsgreiningum, þeir tryggja nákvæmar mælingar á veikum merkjum með því að veita sterkar stuðning við rannsóknir og þróun rafrænna afurða og gæðagjöf {{{{{{} sem veitir sterka rannsókn og þróun rafrænna afurða og gæðagreiningar {{{{{} sem veitir sterka stuðning og þróun og þróun afurða og gæðagreiningar {{{{{{} sem veitir sterka stuðningsrannsóknir og þróun rafrænna afurða og gæða {{{{{
Mikilvægar athugasemdir
1. Fyrir sérsniðnar kapalssamsetningar, vinsamlegast ekki gleyma að skilja eftir upplýsingar um lengd á kassasíðunni;
2. Hægt er að útvega öll kapalsamsetningar með pörum eða hópum sem samsvara fasa; Ef þú þarft snúrurnar til að passa, vinsamlegast sendu tölvupóst til okkar: sales@flexirf.com
Gögn um vöru forskrift
|
Stillingar |
|
|

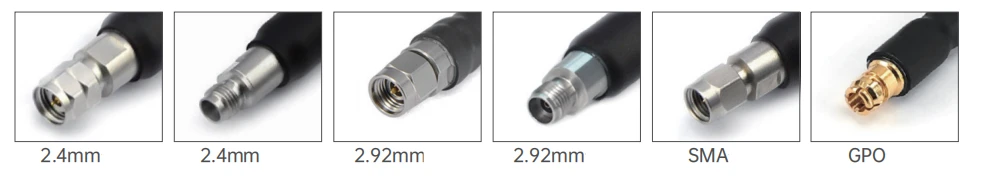

Tengt tengi 1 |

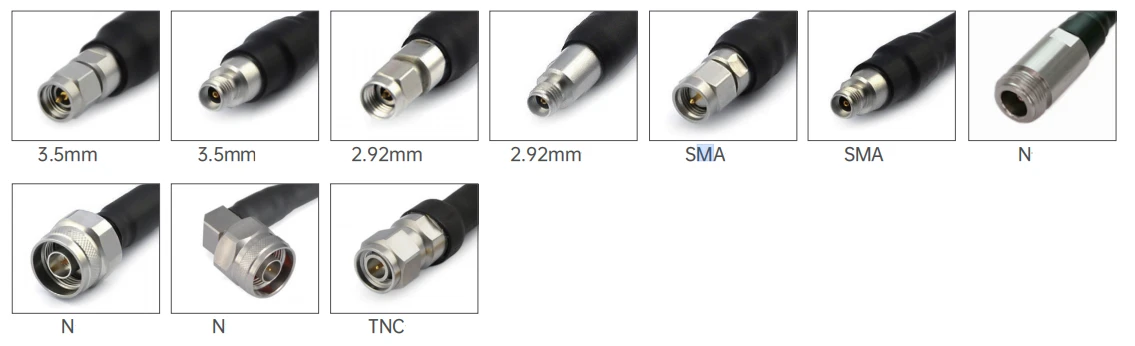

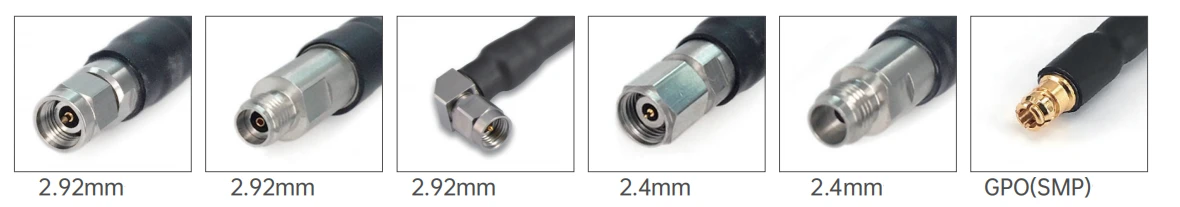

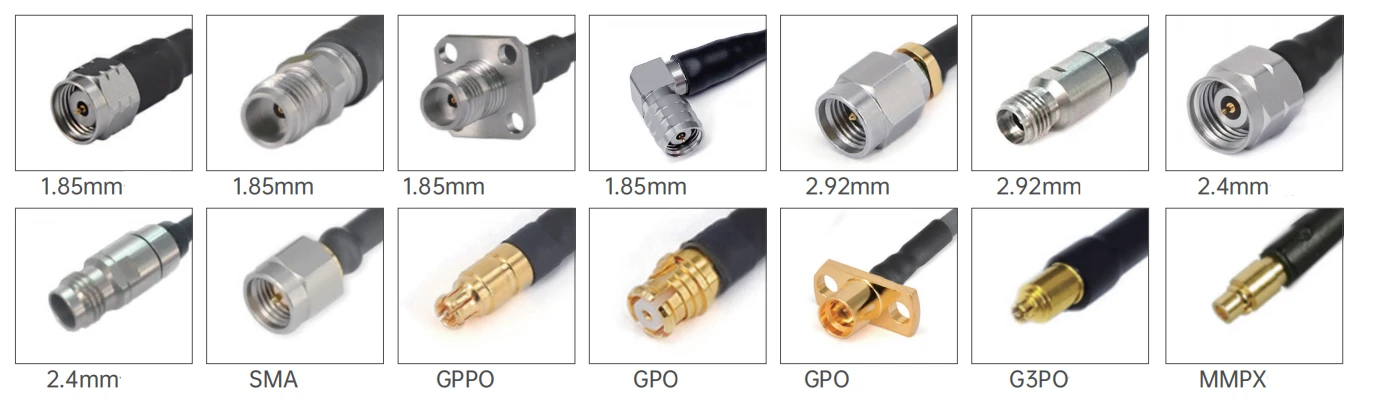

1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N/TNC |
|
Tengi 1 viðnám |
50 ohm |
|
Tengi 1 pólun |
Standard |
|
Tengt tengi 2 |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N/TNC |
|
Tengi 2 viðnám |
50 ohm |
|
Tengi 2 pólun |
Standard |
|
Festingaraðferð tengisins |
Enginn |
|
Líkamsstíll tengisins |
Beint og rétt horn |
|
Efnisupplýsingar |
|
|
Miðju samband |
Eir gullhúðað, beryllíum kopar gullhúðað |
|
Ytri snerting |
Eir gullhúðuð, beryllíum kopar gullhúðuð, ryðfríu stáli pasivated |
|
Líkami |
Eir gullhúðuð, beryllíum kopar gull, ryðfríu stáli passivated |
|
Dielectric |
PEI/PTFE |
|
Umhverfisgögn |
|
|
Hitastigssvið |
-40 gráðu til +165 gráðu |
|
2011/65/ESB (Rohs) |
Samhæft |
Vörutegund
| FRU1/GT147A lágt tap stöðugt fasa snúrusamsetning (40GHz) | ||||
 |
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.91±0.05 |
|
|
2 |
Einangrari |
Solid ptfe |
2.69±0.05 |
|
|
3 |
Innri hlíf |
Silfurhúðað koparband |
2.86±0.05 |
|
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
3.28±0.05 |
|
|
5 |
jakki |
Fep |
3.73±0.13 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||
|
Tíðni (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Demping (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Máttur (w) |
380 |
120 |
90 |
75 |
65 |
| Rafmagns- og vélrænir eiginleikar | |||||||
|
Tíðni (GHz) |
Viðnám (Ω) |
Flutningshraði |
Þéttni |
Hlíf |
Rekstrarhiti svið |
Lágmarks beygju radíus |
Vélrænt Stöðugleiki áfanga |
|
40 |
50 |
77% |
86 pf/m |
>100db |
-65 gráðu ~ +165 gráðu |
6,35mm |
10GHz/3 gráðu 18GHz/5 gráðu |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|

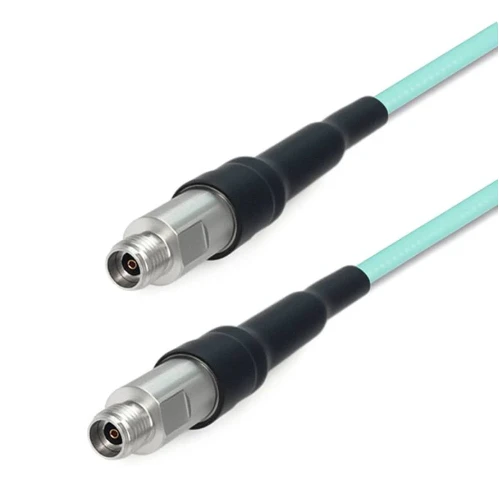

FRU 1-292 f292f-xxx |
2.92mm kvenkyns |
2.92mm kvenkyns |
DC -40 ghz |
1.44 |
|
|
FRU 1-292 m292m-xxx |
2,92mm karl |
2,92mm karl |
DC -40 ghz |
1.44 |
|
|

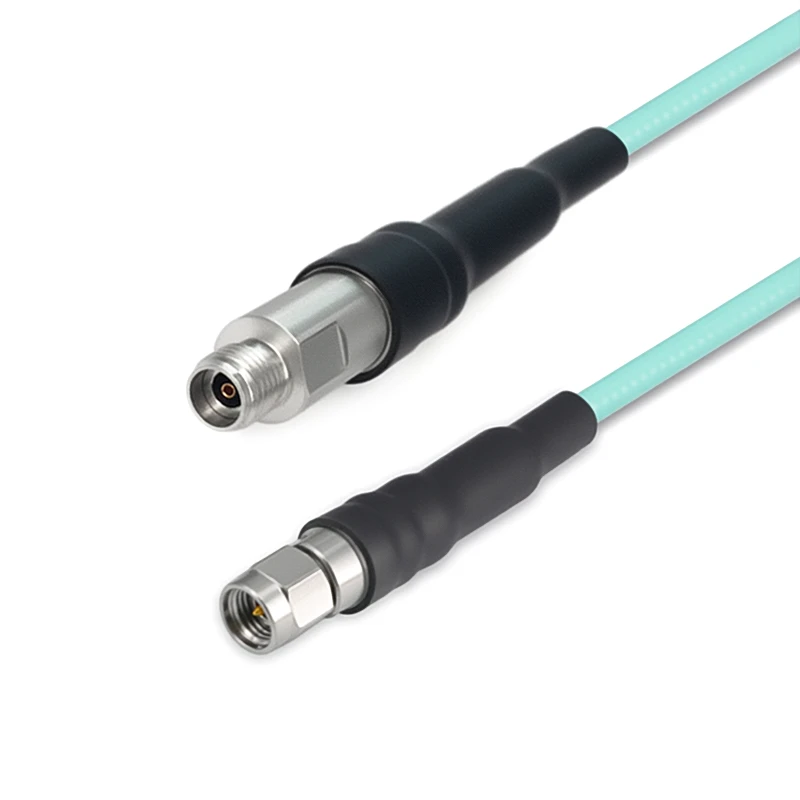

FRU 1-292 m292f-xxx |
2,92mm karl |
2.92mm kvenkyns |
DC -40 ghz |
1.44 |
| FRU2/GT3506 lágt tap stöðugt fasa snúrusamsetning (65GHz) | ||||
|
|
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.51±0.05 |
|
|
2 |
Einangrari |
Solid ptfe |
1.38±0.05 |
|
|
3 |
Innri hlíf |
Silfurhúðað koparband |
1.58±0.05 |
|
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
1.90±0.05 |
|
|
5 |
jakki |
Fep |
2.20±0.13 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | ||||||||||
|
Tíðni (GHZ) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
Demping (db/m) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
Máttur (w) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| Rafmagns- og vélrænir eiginleikar | |||||||
|
Tíðni (GHZ |
Viðnám (Ω) |
Flutningshraði |
Þéttni |
Hlíf |
Rekstrarhiti svið |
Lágmarks beygju radíus |
Dielectric þolir spennu |
|
67GHz |
50Ω |
82% |
94pf/m |
>90db |
-55 gráðu ~ +125 gráðu |
11mm |
800V@DC |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
FRU 2- SMMSMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -26.5 ghz |
1.30 |
|
|
FRU 2- SMMGPF-XXX |
Sma karlmaður |
GPO (SMP) kona |
DC -26.5 ghz |
1.35 |
|
|
FRU 2- SMMGPWF-XXX |
Sma karlmaður |
GPO (SMP) kona með rétt horn |
DC -26.5 ghz |
12db |
|
|
FRU 2- SMMGPPF-XXX |
Sma karlmaður |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
13db |
|
|
FRU 2- SMMGPPWF-XXX |
Sma karlmaður |
GPPO (MINI-SMP) kona með rétt horn |
DC -26.5 ghz |
12db |
|
|
FRU 2- smffgpf-xxx |
Sma kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -18 ghz |
1.30 |
|
|
FRU 2- smffgppf-xxx |
Sma kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -18 ghz |
16db |
|
|
FRU 2-292 m292m-xxx |
2,92mm karl |
2,92mm karl |
DC -40 ghz |
1.35 |
|
|
FRU 2-292 mgpf-xxx |
2,92mm karl |
GPO (SMP) kona |
DC -40 ghz |
14db |
|
|

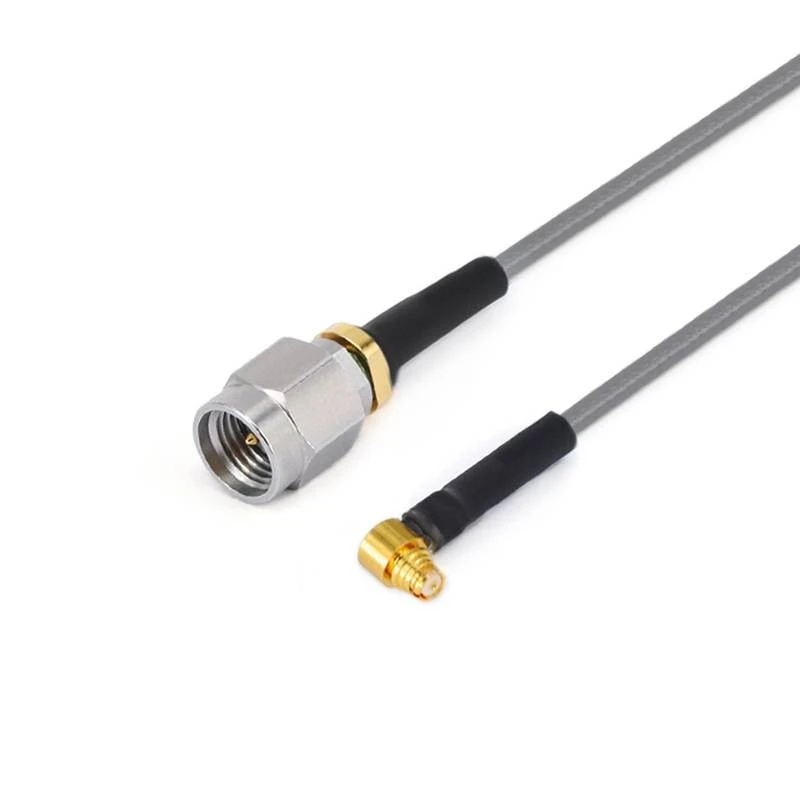

FRU 2-292 mgpwf-xxx |
2,92mm karl |
GPO (SMP) kona með rétt horn |
DC -40 ghz |
12db |
|
|
FRU 2-292 mmmpxm-xxx |
2,92mm karl |
Mmpx karl |
DC -40 ghz |
14db |
|
|
FRU 2-292 mmmpxf-xxx |
2,92mm karl |
Mmpx kvenkyns |
DC -40 ghz |
14db |
|
|
FRU 2-292 mg3pf-xxx |
2,92mm karl |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
|
|
FRU 2-292 mgppwf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona með rétt horn |
DC -40 ghz |
12db |
|
|
FRU 2-292 M24M-XXX |
2,92mm karl |
2.4mm karl |
DC -40 ghz |
1.35 |
|
|
FRU 2-292 mgppf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona |
DC -40 ghz |
14db |
|
|
FRU 2-292 fg3pf-xxx |
2.92mm kvenkyns |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
|
|
FRU 2-292 ffg3pf-xxx |
2,92mm kvenkyns með 4 holu flans |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
|
|

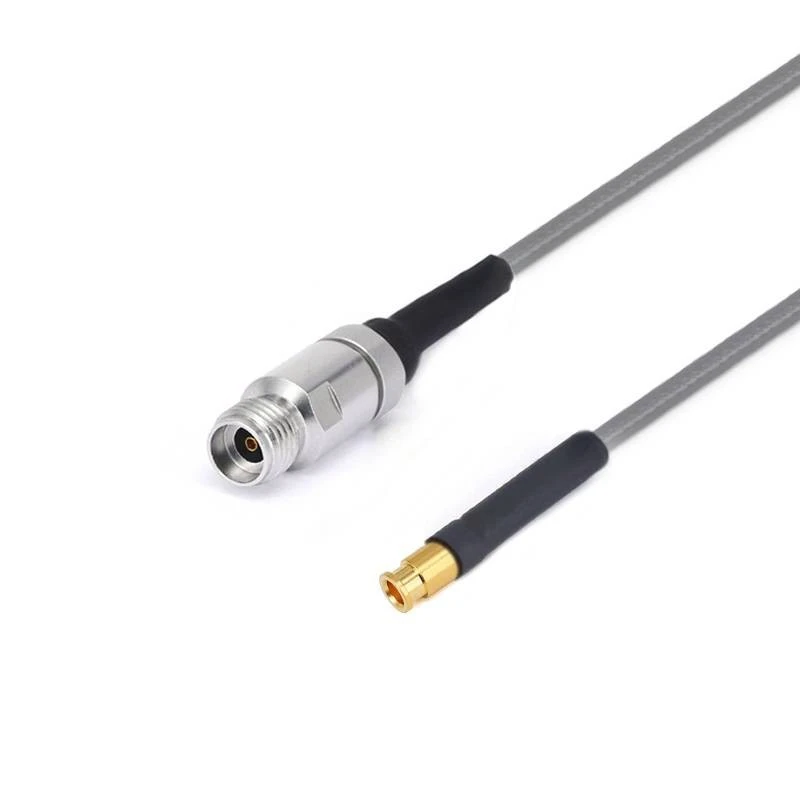

FRU 2-292 fmmpxm-xxx |
2.92mm kvenkyns |
Mmpx karl |
DC -40 ghz |
14db |
|
|
FRU 2-292 ffmmpxm-xxx |
2,92mm kvenkyns með 4 holu flans |
Mmpx karl |
DC -40 ghz |
14db |
|
|
FRU 2-292 ffgpf-xxx |
2,92mm kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -40 ghz |
14db |
|
|
FRU 2-24 M24M-XXX |
2.4mm karl |
2.4mm karl |
DC -50 ghz |
1.44 |
|
|
FRU 2-24 mgpf-xxx |
2.4mm karl |
GPO (SMP) kona |
DC -40 ghz |
14db |
|
|
FRU 2-24 mgpwf-xxx |
2.4mm karl |
GPO (SMP) kona með rétt horn |
DC -40 ghz |
12db |
|
|
FRU 2-24 mmmpxm-xxx |
2.4mm karl |
Mmpx karl |
DC -50 ghz |
10db |
|
|
FRU 2-24 mmmpxm-xxx |
2.4mm karl |
Mmpx karl |
DC -50 ghz |
10db |
|
|
FRU 2-24 mgppf-xxx |
2.4mm karl |
GPPO (MINI-SMP) kona |
DC -50 ghz |
10db |
|
|
FRU 2-24 mgppwf-xxx |
2.4mm karl |
GPPO (MINI-SMP) kona með rétt horn |
DC -50 ghz |
10db |
|
|
FRU 2-24 ffgpf-xxx |
2.4mm kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -50 ghz |
10db |
|
|
FRU 2-24 ffgppf-xxx |
2.4mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -50 ghz |
10db |
|
|

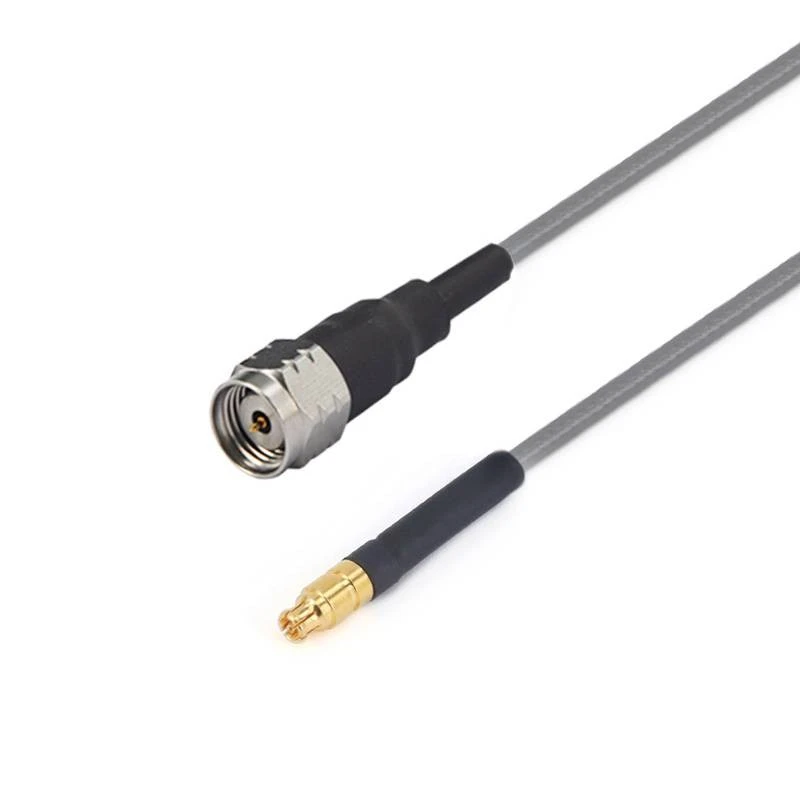

FRU 2-185 mgppf-xxx |
1,85mm karl |
GPPO (MINI-SMP) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 wmgppf-xxx |
1,85mm karlmaður með rétt horn |
GPPO (MINI-SMP) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 mg3pf-xxx |
1,85mm karl |
G3PO (SMPS) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 mmmpxm-xxx |
1,85mm karl |
Mmpx karl |
DC -67 ghz |
10db |
|
|
FRU 2-185 mmmpxf-xxx |
1,85mm karl |
Mmpx kvenkyns |
DC -67 ghz |
10db |
|
|
FRU 2-185 fgppf-xxx |
1,85mm kona |
GPPO (MINI-SMP) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 ffgppf-xxx |
1,85mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 fg3pf-xxx |
1,85mm kona |
G3PO (SMPS) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 ffg3pf-xxx |
1,85mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -67 ghz |
10db |
|
|
FRU 2-185 fmmpxm-xxx |
1,85mm kona |
Mmpx karl |
DC -67 ghz |
10db |
|
|
FRU 2-185 fmmpxf-xxx |
1,85mm kona |
Mmpx kvenkyns |
DC -67 ghz |
10db |
| FRU3/GT3507 lágt tap stöðugt fasa snúrusamsetning (40GHz) | ||||
|
|
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.91±0.05 |
|
|
2 |
Einangrari |
Solid ptfe |
2.69±0.05 |
|
|
3 |
Innri hlíf |
Silfurhúðað koparband |
2.86±0.05 |
|
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
3.28±0.05 |
|
|
5 |
jakki |
Fep |
3.73±0.13 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||
|
Tíðni (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
Demping (db/m) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
Máttur (w) |
380 |
120 |
90 |
75 |
65 |
|
Rafmagns- og vélrænir eiginleikar |
|||||||
|
Tíðni (GHZ) |
Viðnám (Ω) |
Flutningshraði |
Þéttni |
Hlíf |
Rekstrarhiti svið |
Lágmarks beygju radíus |
Vélrænt Stöðugleiki áfanga |
|
40 |
50 |
85% |
86 pf/m |
>90db |
-65 gráðu ~ +165 gráðu |
11mm |
10GHz/3 gráðu 18GHz/5 gráðu |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
FRU 3-292 m292m-xxx |
2,92mm karl |
2,92mm karl |
DC -40 ghz |
1.44 |
|
|
FRU 3-292 M24M-XXX |
2,92mm karl |
2.4mm karl |
DC -40 ghz |
1.35 |
|
|
FRU 3-24 M24M-XXX |
2.4mm karl |
2.4mm karl |
DC -40 ghz |
1.35 |
| FRA3/GT2501 Lágt tap stöðugt fasa snúrusamsetning (26,5GHz) | ||||
|
|
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
1.45±0.05 |
|
|
2 |
Einangrari |
Solid ptfe |
3.99±0.05 |
|
|
3 |
Innri hlíf |
Silfurhúðað koparband |
4.19±0.05 |
|
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
4.42±0.05 |
|
|
5 |
jakki |
Fep |
5.21±0.13 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||
|
Tíðni (GHZ) |
1 |
5 |
10 |
18 |
26.5 |
|
Demping (db/m) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
Máttur (w) |
800 |
350 |
--- |
100 |
--- |
|
Rafmagns- og vélrænir eiginleikar |
|||||||
|
Tíðni (GHZ) |
Viðnám (Ω) |
Flutningshraði |
Þéttni |
Hlíf |
Rekstrarhiti svið |
Lágmarks beygju radíus |
Vélrænt Stöðugleiki áfanga |
|
26.5 |
50 |
80.4% |
86 pf/m |
>100db |
-65 gráðu ~ +165 gráðu |
6,35mm |
10GHz/3 gráðu 18GHz/5 gráðu |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|

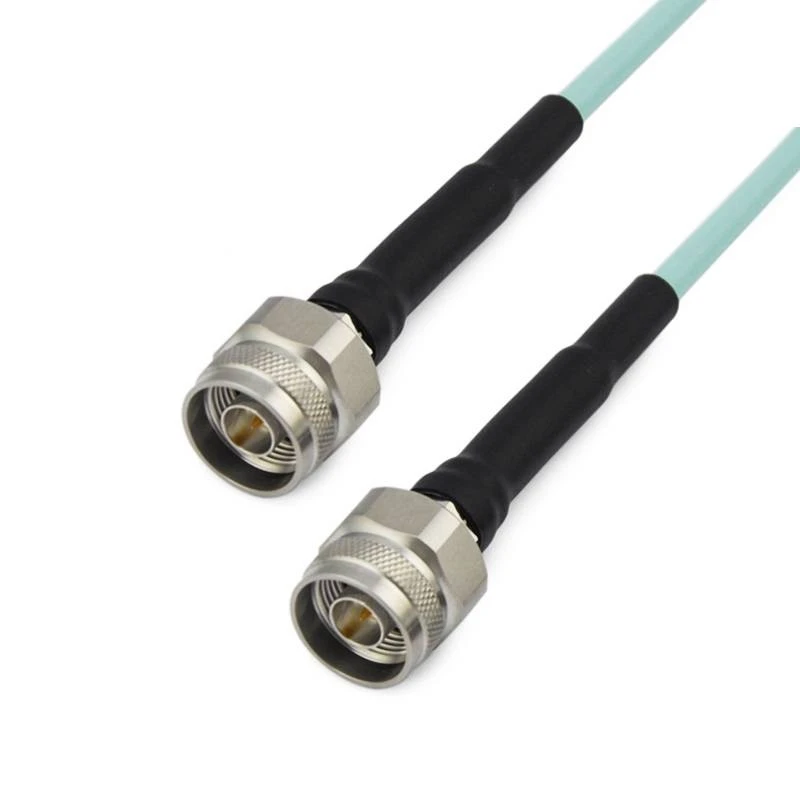

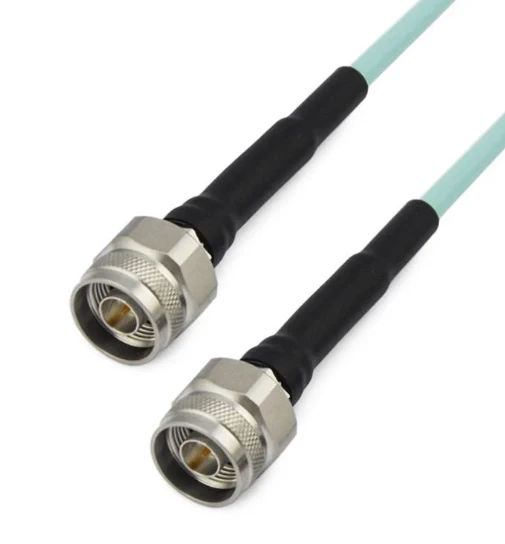

FRA 3- nmnm-xxx |
N karlmaður |
N karlmaður |
DC -18 ghz |
1.25 |
|
|

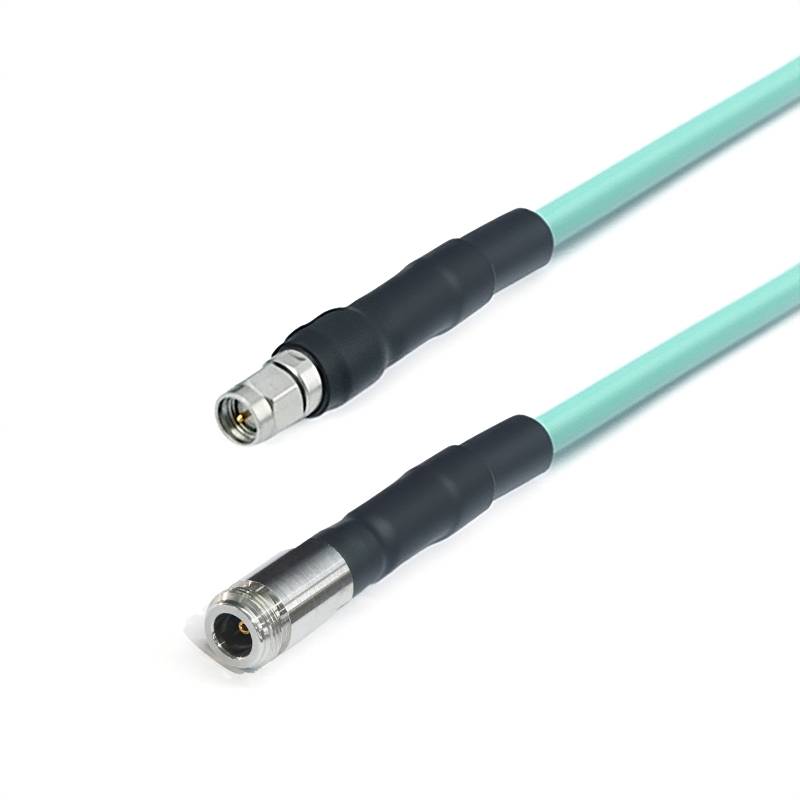

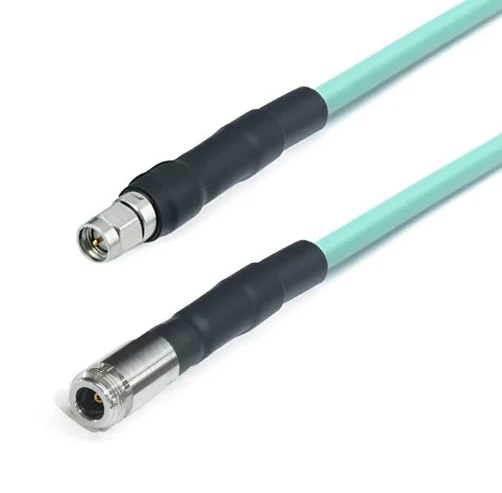

FRA 3- nfsmm-xxx |
N kvenkyns |
Sma karlmaður |
DC -18 ghz |
1.25 |
|
|

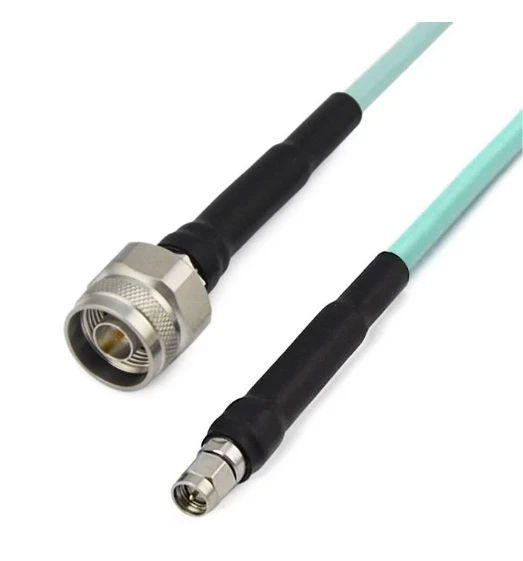

FRA 3- nmsmm-xxx |
N karlmaður |
Sma karlmaður |
DC -18 ghz |
1.25 |
|
|

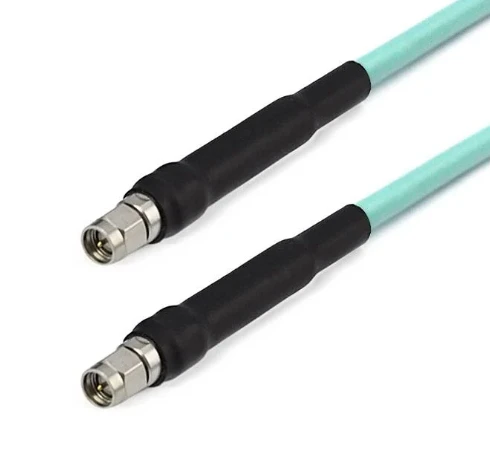

FRA 3- SMMMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -18 ghz |
1.25 |
|
|

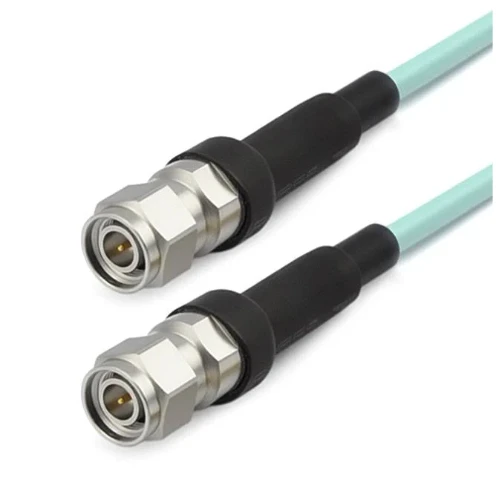

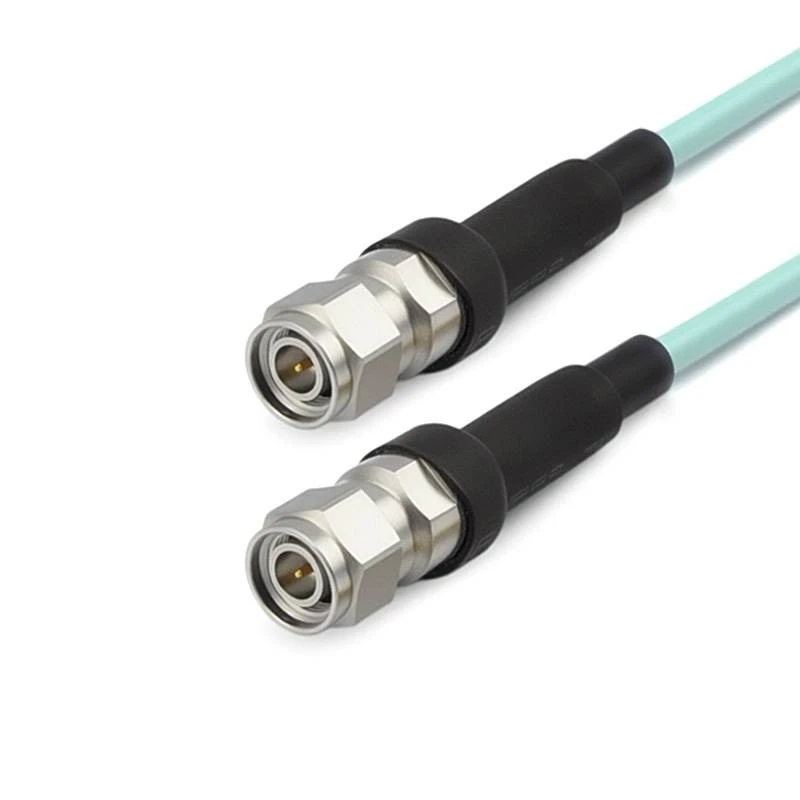

FRA 3- tncmtncm-xxx |
TNC karl |
TNC karl |
DC -18 ghz |
1.30 |
