VNA próf snúrur

VNA prófunarröð Flexirf er hönnuð til að veita viðskiptavinum endurteknar og nákvæmar vektor netgreiningargildi (VNA) mælingar .

In the testing scenarios of Vector Network Analyzers (VNAs), the vulnerability of precision coaxial interfaces has long been an industry challenge. When traditional test cables are subjected to frequent plugging/unplugging, bending, or mechanical stress, the internal structures of their interfaces-such as inner conductors and dielectric supports-are prone to wear, deformation, or degradation of Rafmagnsafköst vegna streituþéttni . Þetta hefur bein áhrif á nákvæmni prófunar og getur jafnvel valdið bilunum í búnaði .

Byggt á tíðniflokkun eru: það eru:

26 . 5GHz 3,5mm viðmót kapalssamsetningar, 40GHz 2,4mm snúrusamsetningar, 67GHz 1,85mm NMD snúrusamsetningar.

Svokölluð NMD snúrusameiningar lögun Endurgreiddir styrktu tengi fyrir tengi . Þessi hönnun tryggir að vélrænt streita við notkun frásogast fyrst og fremst af ytri styrktu byggingaríhlutunum og koma í veg fyrir skemmdir á nákvæmni samhliða tengi .

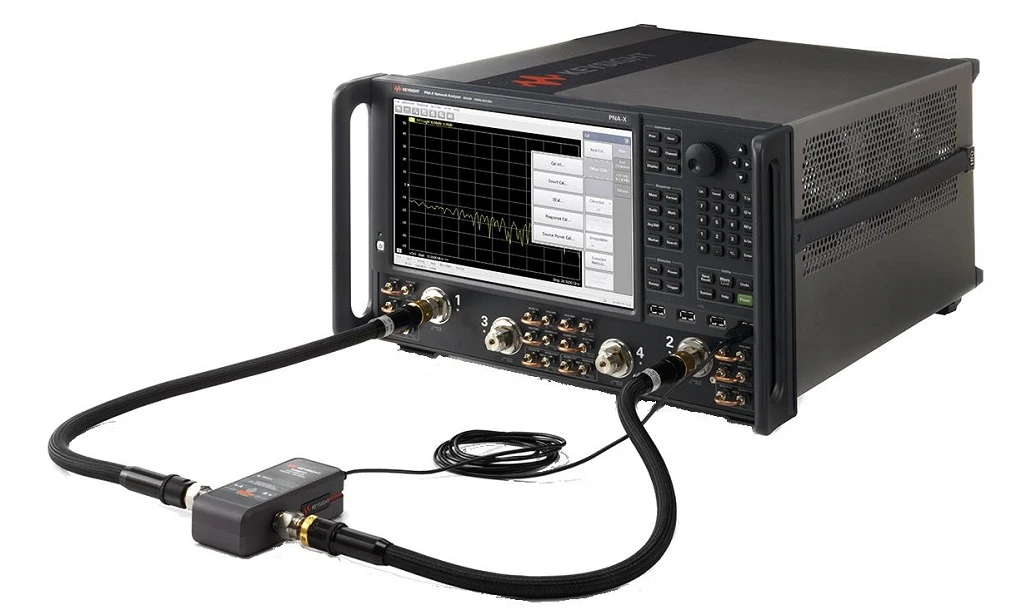

Samsetningar snúrusamsetra snúrusamsetninga og stöðugs og stöðugs stöðugs og stöðugs stöðugs og stöðugs stöðugs og fasa, sem fyrst og fremst notaðir eru notaðir í Vector Network Analyzers (VNA), sem nær yfir vinnutíðni svið DC ~ 67GHz . Þeir eru með sjálfbærar og mjög endurteknar beygjueinkenni, sem gera kleift að mæla með því að annarri mælingu á örbylgjulögum í rannsóknarstofu, Testing-kerfum, og öðrum, og öðrum. Sviðsmynd .

1. Fyrir sérsniðnar kapalsamsetningar, vinsamlegast ekki gleyma að skilja eftir upplýsingar um lengd á kassasíðunni;
2. Hægt er að útvega öll kapalsamsetningar með pörum eða hópum sem samsvara fasa; Ef þú þarft snúrurnar til að passa, vinsamlegast sendu tölvupóst til okkar: sales@flexirf.com

Vörutegund



VNA próf snúrur

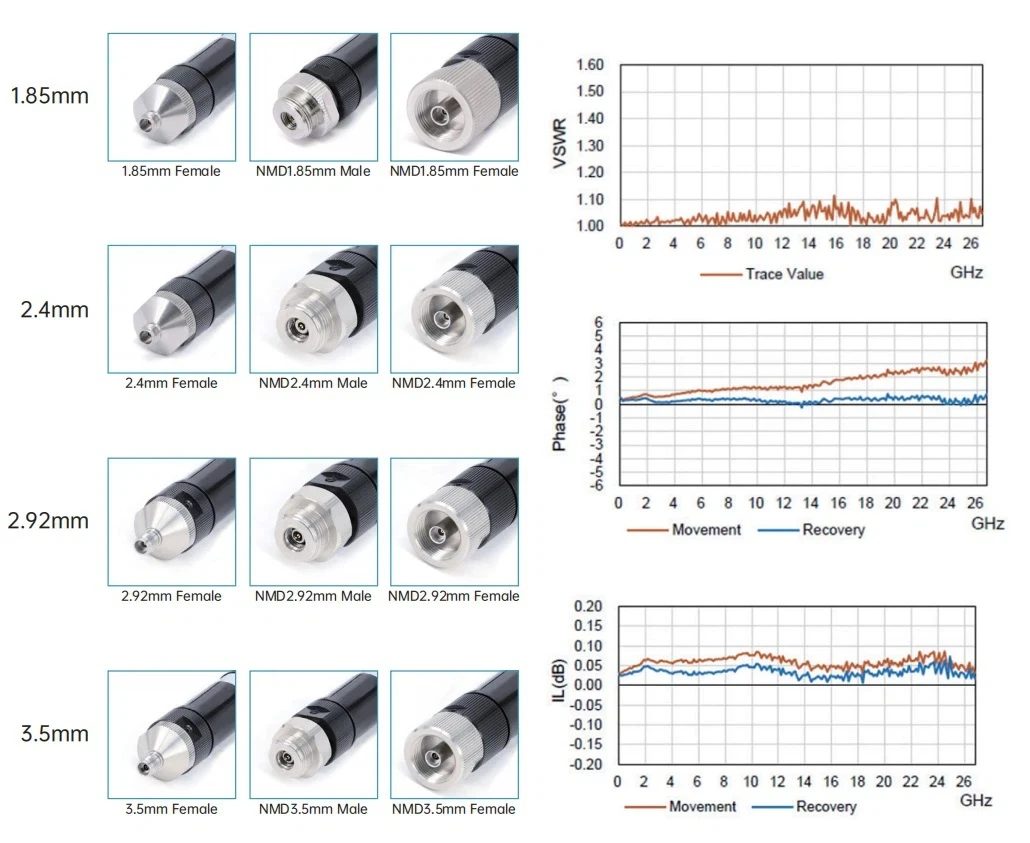

Algengar gerðir og tæknilegar vísbendingar
Mynd	SKU	Tengi 1	Tengi 2	FRAQUENCE	Skiltap/VSWR
	VNA -35 f35f -630	3,5mm NMD kvenkyns	3,5mm kvenkyns	DC -26.5 ghz	1.30
	VNA -35 m35f -630	3,5mm NMD kvenkyns	3,5mm NMD karl	DC -26.5 ghz	1.30

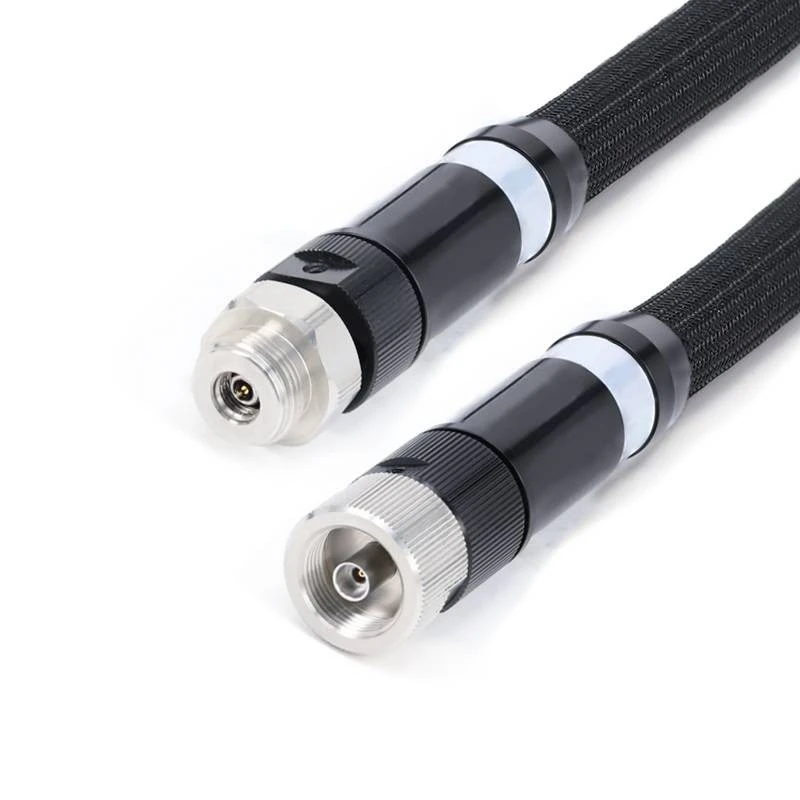

	VNA -292 f292f -630	2.92mm NMD kvenkyns	2.92mm kvenkyns	DC -40 ghz	1.30

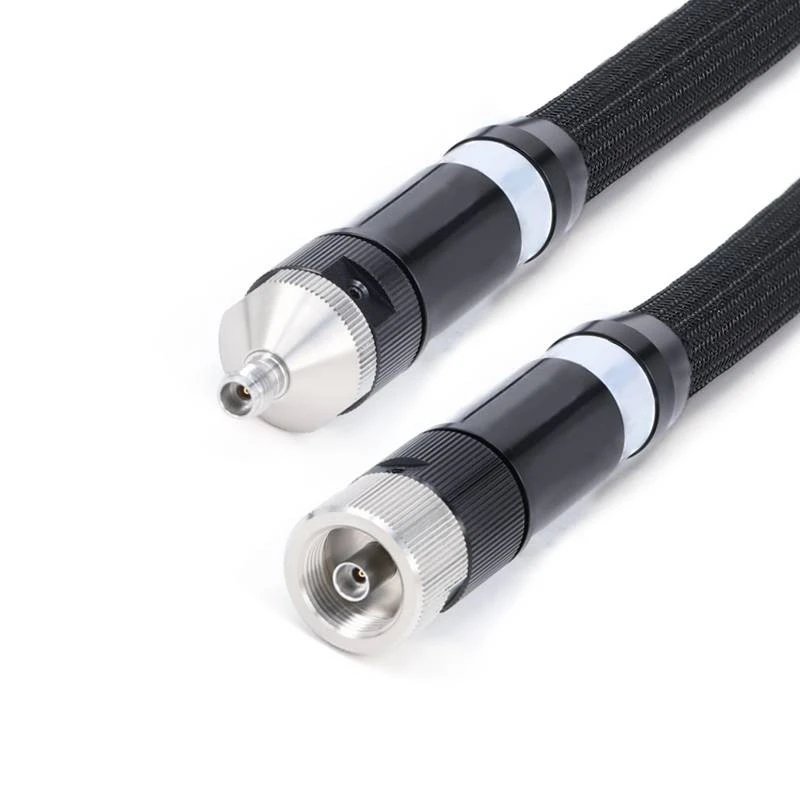

	VNA -292 m292f -630	2.92mm NMD kvenkyns	2.92mm NMD kvenkyns	DC -40 ghz	1.30
	VNA -24 f24f -630	2.4mm NMD kvenkyns	2.4mm kona	DC -40 ghz	1.35
	VNA -24 m24f -630	2.4mm NMD kvenkyns	2.4mm NMD karl	DC -50 ghz	1.35

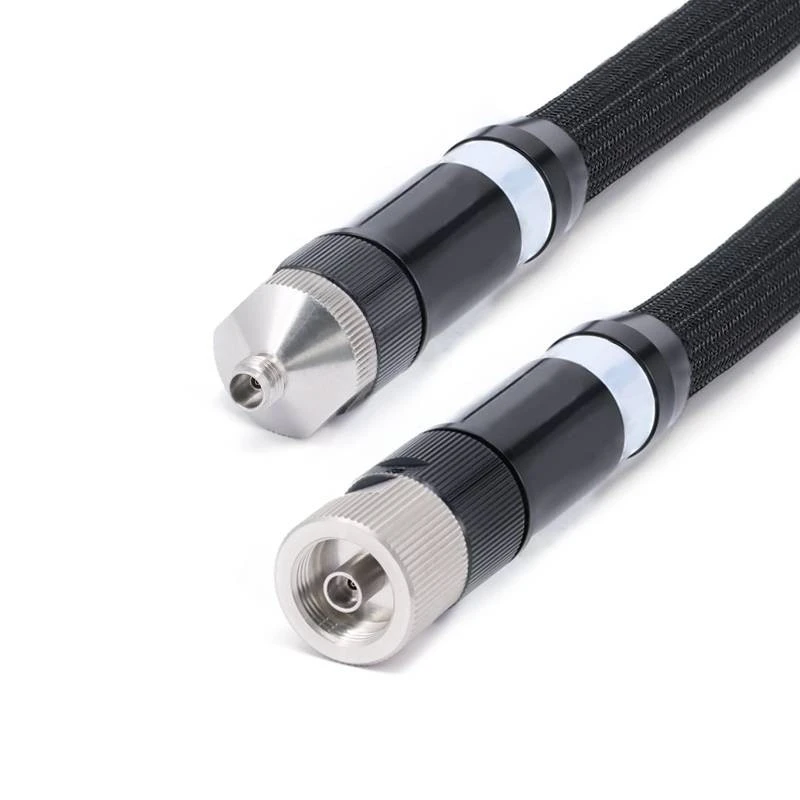

	VNA -185 f185f -630	1,85mm NMD kvenkyns	1,85mm kona	DC -67 ghz	1.50

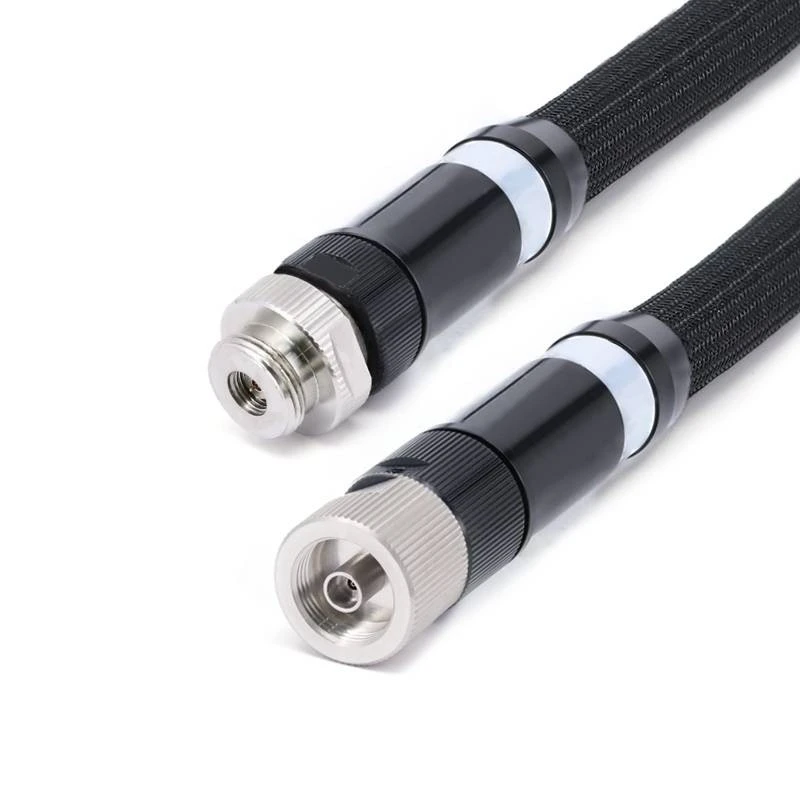

	VNA -185 f185m -630	1,85mm NMD kvenkyns	1,85mm NMD karl	DC -67 ghz	1.50
