Almennar prófstrengir

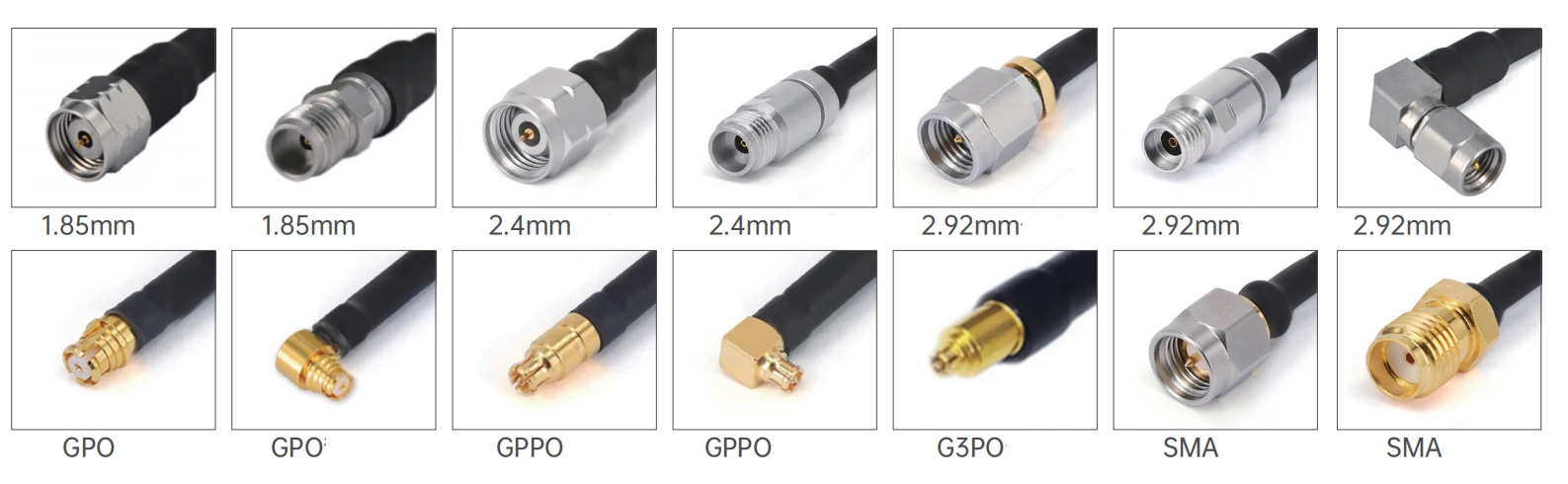

Prófstrengir almennra tilgangs eru mikið notaðir kapalvörur á sviðum eins og rafrænum prófunum, með margvíslegum einkennum til að uppfylla fjölbreyttar kröfur um notkun . hvað varðar tengi, þessi kapall býður upp á ýmsar gerðir af tengjum, þar á meðal 1. 85mm, 2 . 4mm, 2.92mm, SMA, G3PO, og GPPO. Öll tengi hafa 50 ohm viðnám og venjulegt pólun.
Lýsing
Almennar prófstrengir
Prófstrengir almennra tilgangs eru mikið notaðir kapalvörur á sviðum eins og rafrænum prófunum, með margvíslegum einkennum til að uppfylla fjölbreyttar kröfur um notkun . hvað varðar tengi, þessi kapall býður upp á ýmsar gerðir af tengjum, þar á meðal 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, og GPPO. Öll tengi hafa 50 ohm viðnám og venjulegt pólun. Ennfremur hafa tengin margar uppsetningaraðferðir, þar með talið beinar og hægri gerðir, sem hægt er að laga sveigjanlega að mismunandi tækjum viðmótum.
Vöru kynning
Hvað varðar efnisval, eru miðlæg snerting, ytri snerting og meginhlutinn úr efnum eins og koparhúðað með gulli, beryllíum koparhúðað með gulli eða passivated ryðfríu stáli, sem hafa góða rafleiðni og tæringarþol . Dielectric er gerð af PEI eða PTFE efni til að tryggja merkjasendingu {.} Central Central Hljómsveitarstjórans á snúrunni er silfur - Plakt COPS -Sendingarafköst {. Central Central Central Central Central Stjórnanda á snúrunni er silfur - Plant Sendingarmerkið . Central Centrals í Central Centrals Of The Central Age frá Silfur - Plant Signal Sending {{{{ Klædd stál, einangrunarlagið er fast PTFE, hlífðarlagið er samsett úr silfri - hluttu kopar borði og koparvír, og slíðrið er úr FEP efni . Þetta er ekki aðeins á áhrifaríkan hátt sem truflar merki heldur hefur einnig ákveðinn vélrænan styrk og umhverfisþol .
Vöruumsókn
During the research, development, production, and testing of communication base stations, mobile phones, satellite communication equipment, etc., general - purpose test cables are required to connect various testing instruments to communication devices to ensure stable signal transmission, so as to accurately test various performance indicators of the equipment, such as signal strength, frequency characteristics, transmission rate, etc. For example, in the construction of 5G base stations, this kind of Kapall er notaður til að tengja merkisrafala, litrófsgreiningar og annan búnað til að prófa nákvæmlega útvarpið - tíðni afköst grunnstöðvarinnar, tryggja að grunnstöðvarnar geti veitt stöðugar og skilvirkar samskiptaþjónustur .
Mikilvægar athugasemdir
1. Fyrir sérsniðnar kapalssamsetningar, vinsamlegast ekki gleyma að skilja eftir upplýsingar um lengd á kassasíðunni;
2. Hægt er að útvega öll kapalsamsetningar með pörum eða hópum sem samsvara fasa; Ef þú þarft snúrurnar til að passa, vinsamlegast sendu tölvupóst til okkar: sales@flexirf.com
Gögn um vöru forskrift
|
Stillingar |
|
|

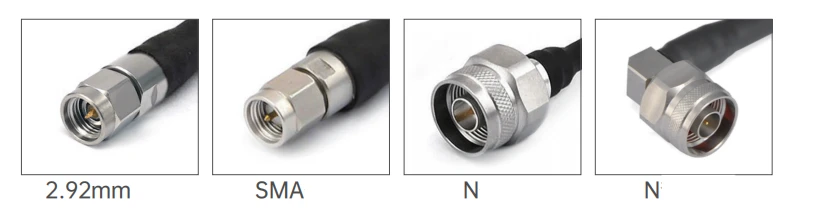

Tengt tengi 1 |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Tengi 1 viðnám |
50 ohm |
|
Tengi 1 pólun |
Standard |
|
Tengt tengi 2 |
1,85mm/2,4mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Tengi 2 viðnám |
50 ohm |
|
Tengi 2 pólun |
Standard |
|
Festingaraðferð tengisins |
Enginn |
|
Líkamsstíll tengisins |
Beint og rétt horn |
|
Efnisupplýsingar |
|
|
Miðju samband |
Eir gullhúðað, beryllíum kopar gullhúðað |
|
Ytri snerting |
Eir gullhúðuð, beryllíum kopar gullhúðuð, ryðfríu stáli pasivated |
|
Líkami |
Eir gullhúðuð, beryllíum kopar gull, ryðfríu stáli passivated |
|
Dielectric |
PEI/PTFE |
|
Umhverfisgögn |
|
|
Hitastigssvið |
-40 gráðu til +165 gráðu |
|
2011/65/ESB (Rohs) |
Samhæft |
|
Kapalforskriftir |
|
|
Hljómsveitarstjóri |
Silfurhúðað koparvagn |
|
Dielectric |
Solid ptfe |
|
Tvö hlíf |
Silfurhúðað koparband og vír |
|
Jakki |
Fep |
|
Þéttni (PF/M) |
95.1 |
|
Hraði fjölgunar (%) |
70 |
|
Hlífðarvirkni |
<-100dB @ 1GHz |
|
Kraftmeðferð |
10watt @ 18GHz við sjávarmál, VSWR1.0 |
Vörutegund
| GAF71/RG405SS 405 Series Sveigjanlegt snúrusamsetning | ||||
 |
Þvermál uppbyggingarinnar (mm) |
|||
|
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.51±0.05 |
|
|
2 |
Einangrari |
Solid ptfe |
1.63±0.05 |
|
|
3 |
Innri hlíf |
Silfurhúðað koparband |
1.80±0.05 |
|
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
2.18±0.05 |
|
|
5 |
jakki |
Fep |
2.54±0.1 |
|
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||||
|
Tíðni (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Demping (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
 |

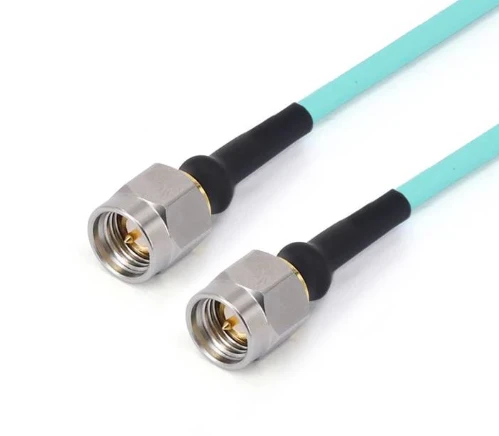

FRF 71- SMMMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -26.5 ghz |
1.30 |
 |

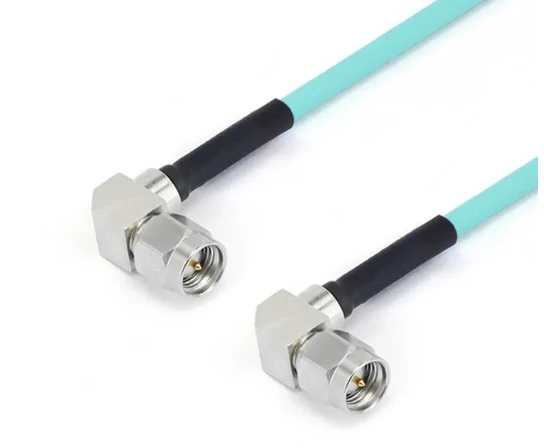

FRF 71- smwmsmwm-xxx -18 g |
Sma karlmaður með rétt horn |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.30 |
 |

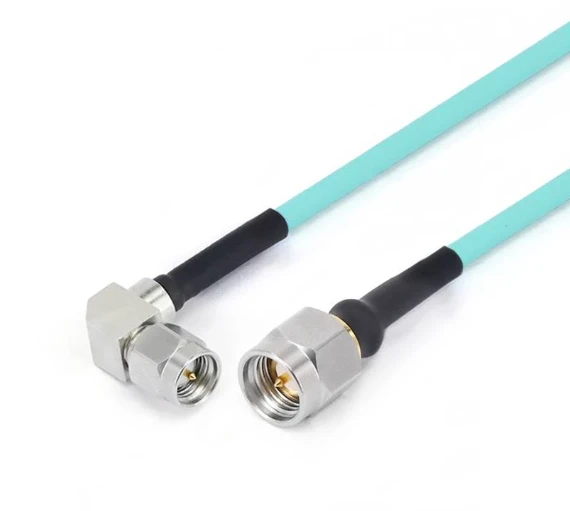

FRF 71- SMMSMWM-XXX -18 g |
Sma karlmaður |
Sma karlmaður með rétt horn |
DC -18 ghz |
1.30 |
 |
FRF 71- SMMGPF-XXX |
Sma karlmaður |
GPO (SMP) kona |
DC -26.5 ghz |
1.35 |
 |
FRF 71- SMMGPWF-XXX |
Sma karlmaður |
GPO (SMP) kona með rétt horn |
DC -26.5 ghz |
1.35 |
 |
FRF 71- smfgpf-xxx |
Sma kvenkyns |
GPO (SMP) kona |
DC -26.5 ghz |
1.35 |
 |
FRF 71- smffgpf-xxx |
Sma kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -26.5 ghz |
1.35 |
 |
FRF 71- SMMGPPF-XXX |
Sma karlmaður |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
14db |
 |
FRF 71- SMMGPPWF-XXX |
Sma karlmaður |
GPPO kvenkyns með rétt horn |
DC -26.5 ghz |
14db |
 |
FRF 71- smwmgppf-xxx -18 g |
Sma karlmaður með rétt horn |
GPPO (MINI-SMP) kona |
DC -18 ghz |
15db |
 |
FRF 71- smwmgppwf-xxx -18 g |
Sma karlmaður með rétt horn |
GPPO kvenkyns með rétt horn |
DC -18 ghz |
15db |
 |
FRF 71- smfgppf-xxx |
Sma kvenkyns |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
14db |
 |
FRF 71- smffgppf-xxx |
Sma kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -26.5 ghz |
14db |
 |
FRF 71-292 M292M-XXX |
2,92mm karl |
2,92mm karl |
DC -40 ghz |
1.35 |
 |
FRF 71-292 mgpf-xxx |
2,92mm karl |
GPO (SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 mgpwf-xxx |
2,92mm karl |
GPO (SMP) kona með rétt horn |
DC -40 ghz |
12db |
 |
FRF 71-292 fgpf-xxx |
2.92mm kvenkyns |
GPO (SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 ffgpf-xxx |
2,92mm kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 mgppf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 fgppf-xxx |
2.92mm kvenkyns |
GPPO (MINI-SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 ffgppf-xxx |
2,92mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 mgppwf-xxx |
2,92mm karl |
GPPO (MINI-SMP) kona með rétt horn |
DC -40 ghz |
12db |
 |
FRF 71-292 mg3pf-xxx |
2,92mm karl |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 fg3pf-xxx |
2.92mm kvenkyns |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
 |
FRF 71-292 ffg3pf-xxx |
2,92mm kvenkyns með 4 holu flans |
G3PO (SMPS) kona |
DC -40 ghz |
14db |
 |
FRF 71-24 M24M-XXX |
2.4mm karl |
2.4mm karl |
DC -50 ghz |
14db |
 |
FRF 71-24 fgpf-xxx |
2.4mm kona |
GPO (SMP) kona |
DC -40 ghz |
12db |
 |
FRF 71-24 ffgpf -100 |
2.4mm kvenkyns með 4 holu flans |
GPO (SMP) kona |
DC -40 ghz |
12db |
 |
FRF 71-24 mgpwf-xxx |
2.4mm karl |
GPO (SMP) kona með rétt horn |
DC -40 ghz |
10db |
 |
FRF 71-24 mgppf-xxx |
2.4mm karl |
GPPO (MINI-SMP) kona |
DC -40 ghz |
12db |
 |
FRF 71-24 mgppwf-xxx |
2.4mm karl |
GPPO (MINI-SMP) kona með rétt horn |
DC -40 ghz |
10db |
 |
FRF 71-24 fgppf-xxx |
2.4mm kona |
GPPO (MINI-SMP) kona |
DC -40 ghz |
12db |
 |
FRF 71-24 ffgppf-xxx |
2.4mm kvenkyns með 4 holu flans |
GPPO (MINI-SMP) kona |
DC -40 ghz |
12db |
 |
FRF 71-185 mg3pf-xxx |
1,85mm karl |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
 |
FRF 71-185 fg3pf-xxx |
1,85mm kona |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
 |
FRF 71-185 ffg3pf-xxx |
1,85mm með 4 holu flans |
G3PO (SMPS) kona |
DC - 67 ghz |
10db |
|
GAF72/RG402SS 402 Series Sveigjanlegt snúrusamsetning |
||||||
|
Þvermál uppbyggingarinnar (mm) |
||||||
 |
1 |
Innri leiðari |
Silfurhúðað koparklædda stál |
0.92±0.05 |
||
|
2 |
Einangrari |
Solid ptfe |
2.97±0.05 |
|||
|
3 |
Innri hlíf |
Silfurhúðað koparband |
3.25±0.05 |
|||
|
4 |
Ytri hlíf |
Silfurhúðað koparvír flétta |
3.58±0.1 |
|||
|
5 |
jakki |
Fep |
4.12±0.13 |
|||
| Demping, kraftur (prófunarástand við 20 gráðu sjávarborð) | |||||||
|
Tíðni (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Demping (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Algengar gerðir og tæknilegar vísbendingar
|
|||||
|
Mynd |
SKU |
Tengi 1 |
Tengi 2 |
FRAQUENCE |
Skiltap/VSWR |
|
|
FRF 72- SMMMM-XXX |
Sma karlmaður |
Sma karlmaður |
DC -26.5 ghz |
1.30 |
|
|

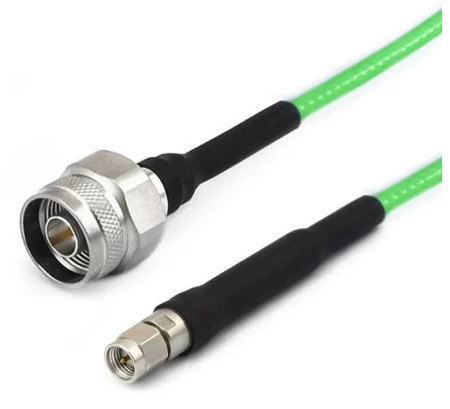

FRF 72- nmsmm-xxx |
N karlmaður |
Sma karlmaður |
DC -18 ghz |
1.25 |
|
|

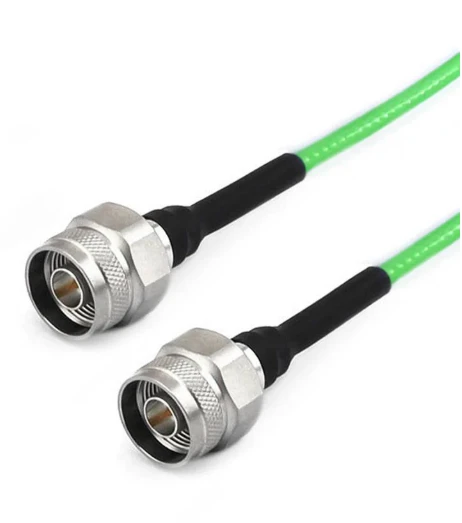

FRF 72- nmnm-xxx |
N karlmaður |
N karlmaður |
DC -18 ghz |
1.25 |
maq per Qat: General Prófstrengir, USA Almennar prófkaplar framleiðendur, birgjar, verksmiðja
