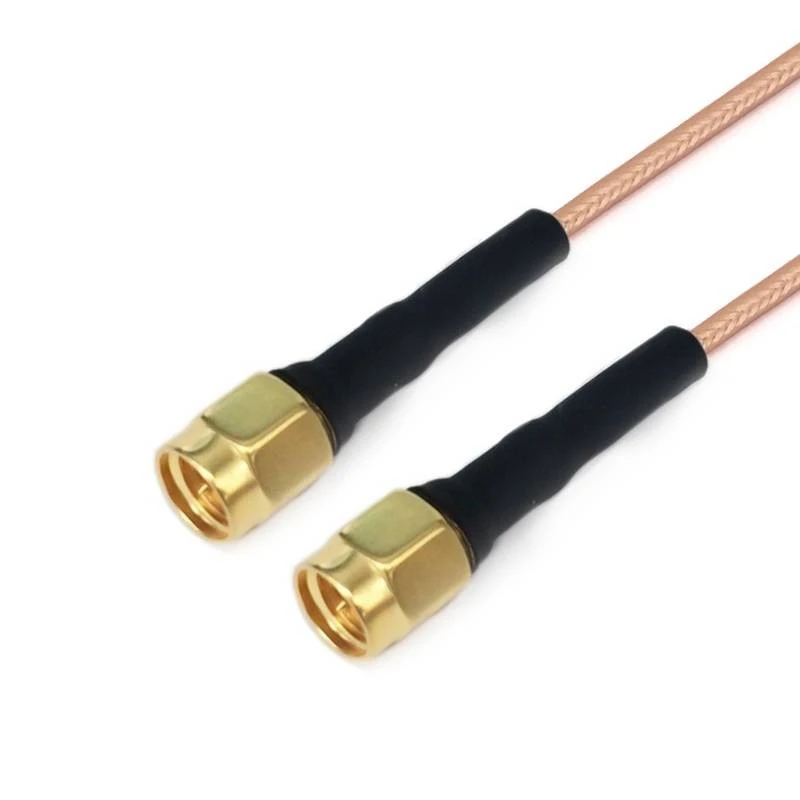

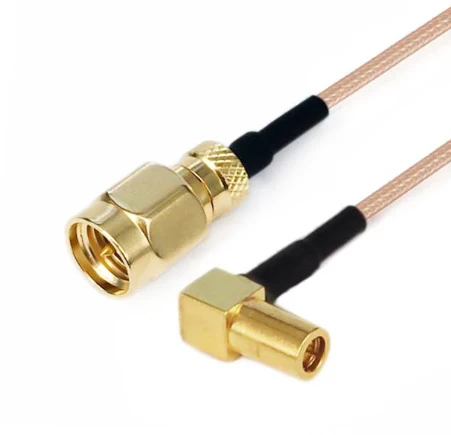

gar3-smmsmm-xxx-1

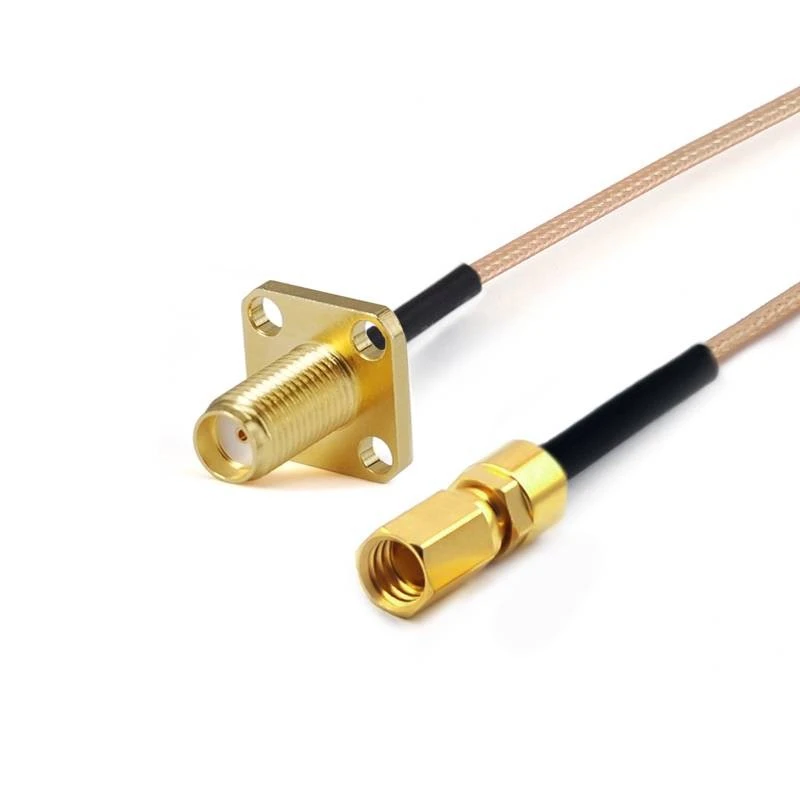

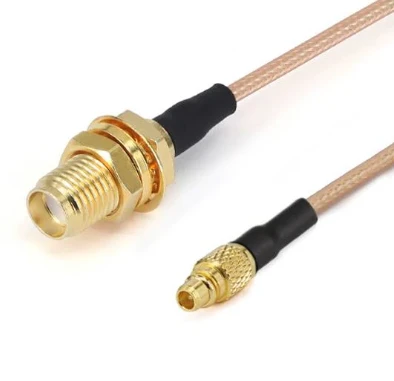

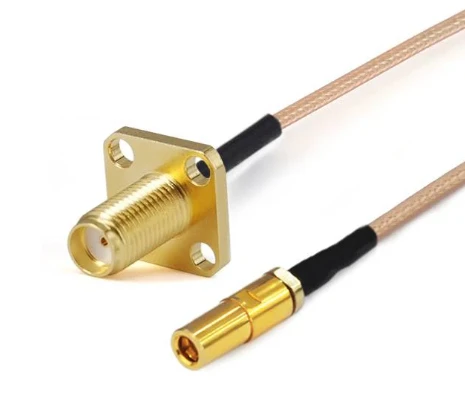

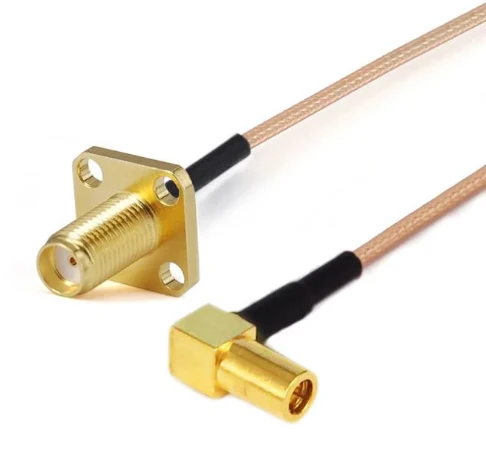

gar8-smffssmcf-xxx-1

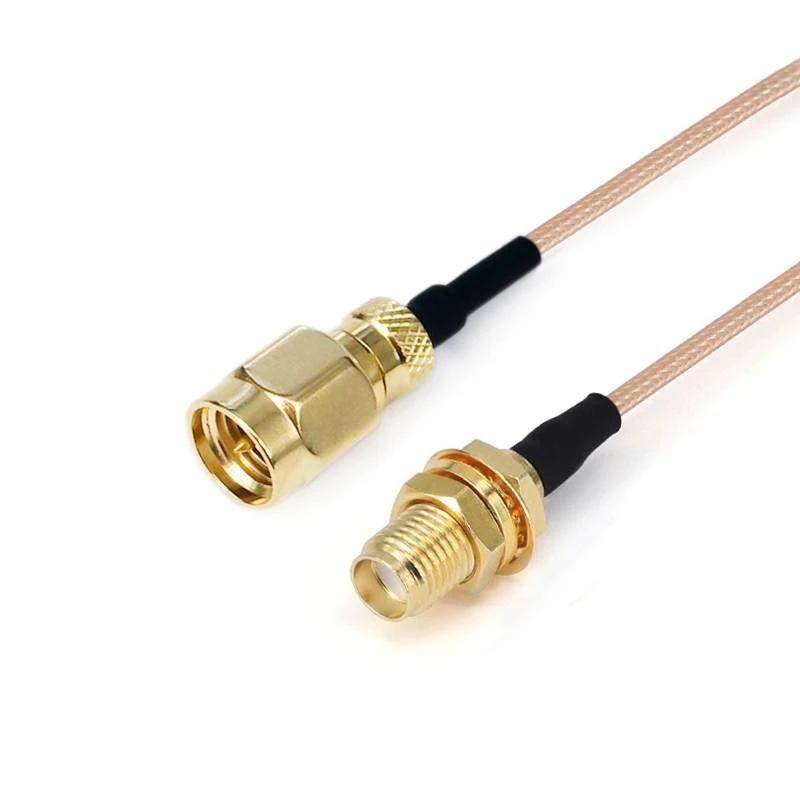

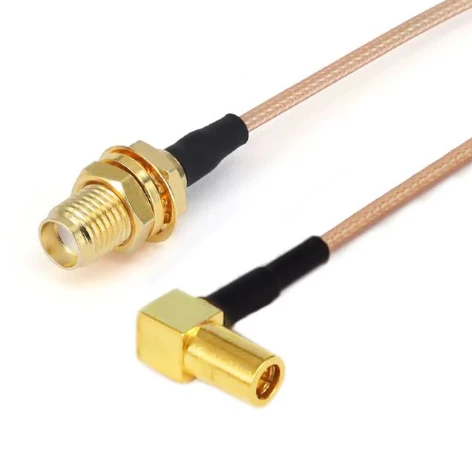

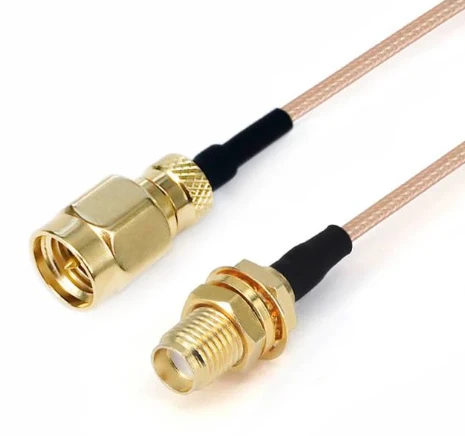

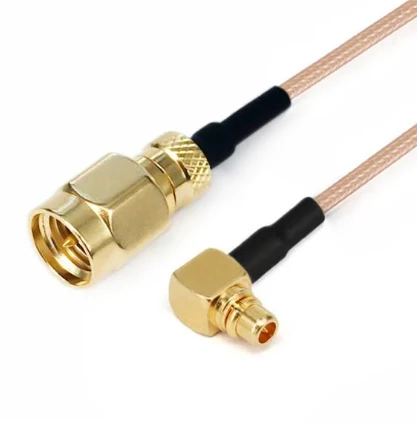

gar8-smmsmyf-xxx-1

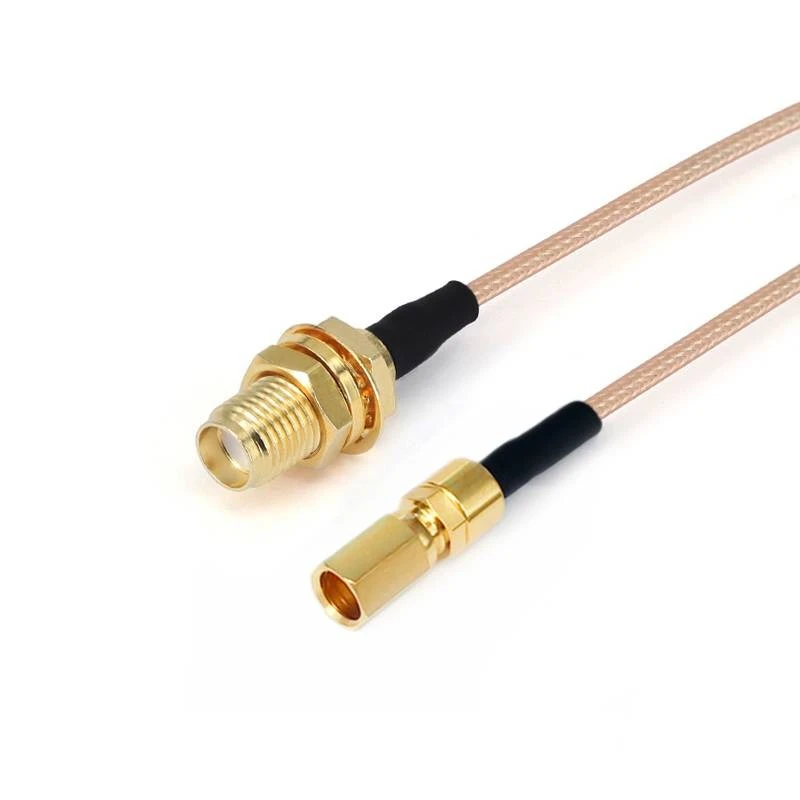

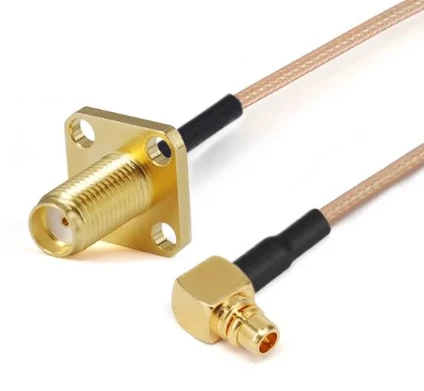

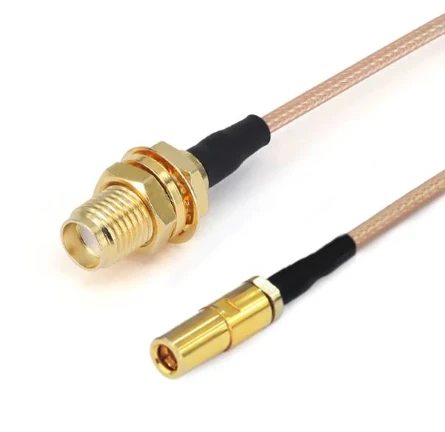

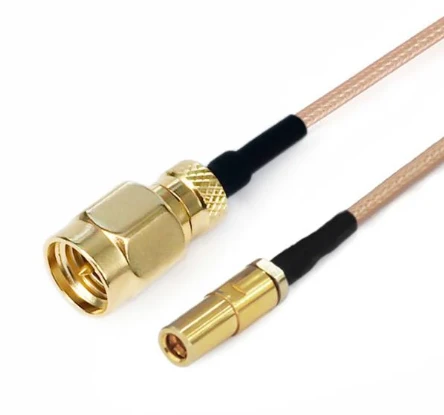

gar8-smyfssmcf-xxx-1

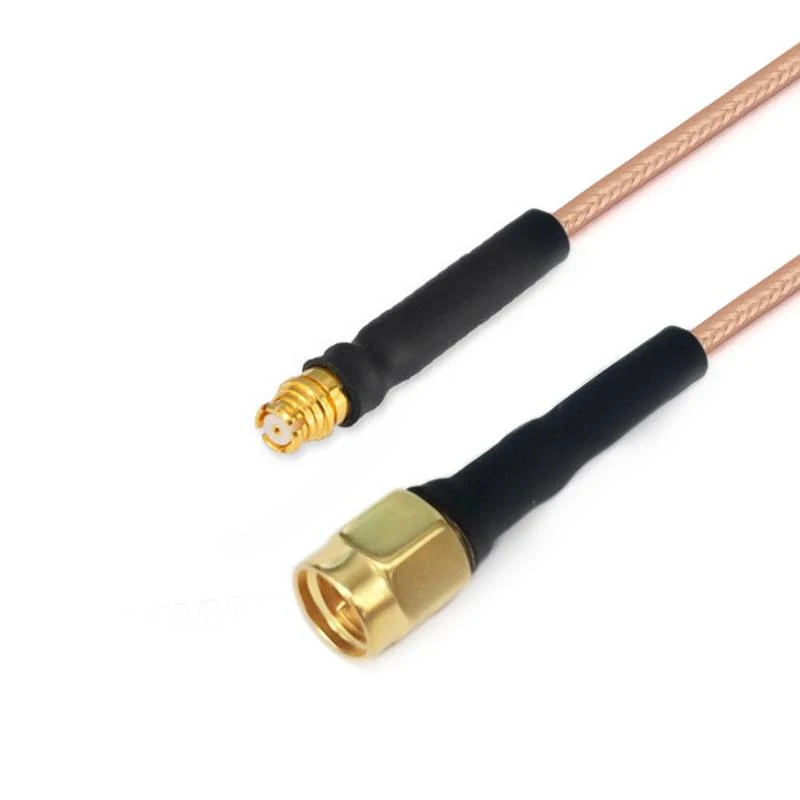

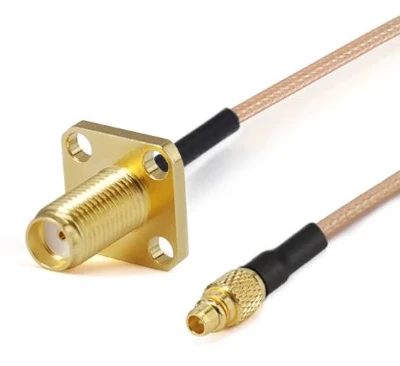

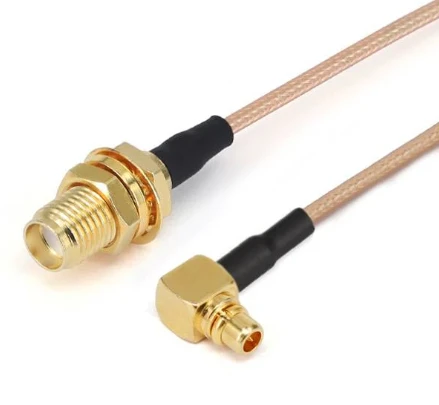

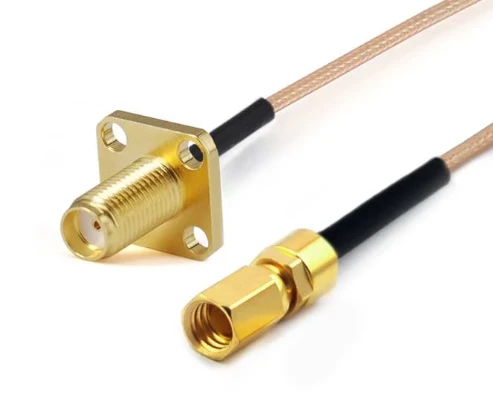

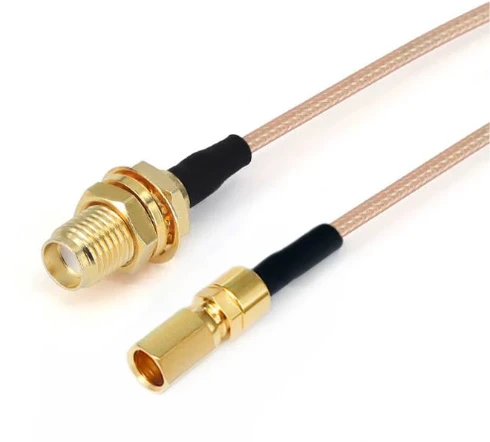

RG Series kapalsamsetningar

RG serían lágtíðni snúrusamsetningar (DC -3 GHz) eru tegund kapalíhluta með sérstökum afköstum og forritssviðsmyndum . tíðnisumfjöllun þeirra inniheldur greinilega DC til 3GHz band, sem uppfyllir fjölbreyttar merkjasendingarkröfur innan þessa tíðnisviðs .}}.

Hringdu í okkur

Lýsing

Vöru kynning

RG serían lágtíðni snúrusamsetningar (DC -3 GHz) eru tegund af kapalíhlutum með sérstökum afköstum og forritsmyndum . tíðnisumfjöllun þeirra inniheldur greinilega DC til 3GHz band, sem uppfyllir fjölbreyttar merkjakröfur innan þessa tíðni sviðs . algengra raða seríu eru meðal annars Models eins og RG178, RG174, Rg316, og rg 223.

Flexirf's RG lág -tíðni snúrur sýna framúrskarandi rafsegultruflun ónæmi og góður sveigjanleiki . Þeir eru léttir og hafa eiginleika eins og mikla hitastig viðnám, rakaþol og tæringarþol .

Aðgerðir vöruuppbyggingar

Innri leiðarar RG röð lág -tíðni snúrur eru úr fjölstrengju silfri - húðuðu koparklædda stáli (SCCs) . Þetta efni tryggir ekki aðeins framúrskarandi rafleiðni og sveigjanleika heldur eykur einnig afköst merkis og tæringarþol í gegnum silfur - málunarferli .}

Dielectric:Extruded solid polytetrafluoroethylene (ptfe) . ptfe hefur framúrskarandi rafeinangrunareiginleika, efnafræðilegan stöðugleika og háhitaþol, sem getur í raun einangrað leiðarann frá ytra umhverfi og dregið úr merkisleka og truflun .}

Skjöldur:Smíðað með silfurhúðaðri kopar (SPC) fléttu . Þetta hlífðarlag hindrar í raun ytri rafsegultruflun frá því að komast inn í kapalinn innréttingu en koma í veg fyrir innra merkisleka, tryggja stöðugan og ósnortinn merkjasendingu .

Vöruumsókn

Iðnaðar rafeindatæknivöll:

Beitt á iðnaðar sjálfvirkni búnað, svo sem hátíðni merkjasendingar í skynjara, iðnaðareftirlitskerfi og eftirlitstæki, uppfylla þarfir háþróunarstýringar og gagnaöflun í iðnaðarumhverfi .

Samskiptasvið:

Notað til framleiðsluprófa á samskiptatækjum (svo sem farsíma, WiFi -einingum, GPS einingum, svo og merkissambandi milli loftnets og eininga . Það tryggir stöðugan merkisskiptingu í DC -3 GHz tíðnisviðinu fyrir þráðlausan samskiptabúnað.}}}

Mikilvægar athugasemdir

1. Fyrir sérsniðnar kapalssamsetningar, vinsamlegast ekki gleyma að skilja eftir upplýsingar um lengd á kassasíðunni;
2. Hægt er að útvega öll kapalsamsetningar með pörum eða hópum sem samsvara fasa; Ef þú þarft snúrurnar til að passa, vinsamlegast sendu tölvupóst til okkar: sales@flexirf.com

Gögn um vöru forskrift

Stillingar

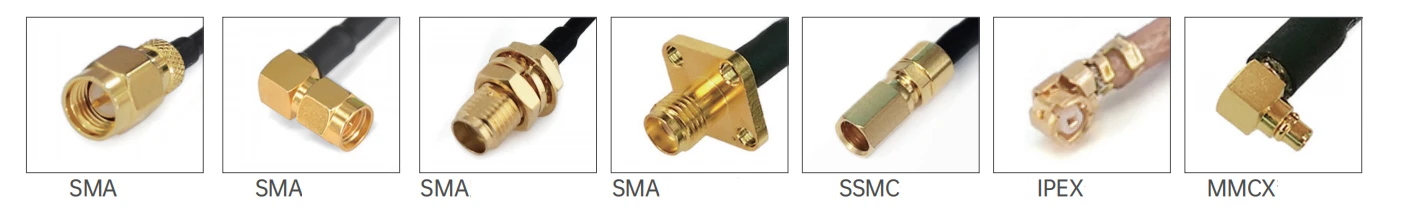

Tengt tengi 1	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Tengi 1 viðnám	50 ohm
Tengi 1 pólun	Standard
Tengt tengi 2	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
Tengi 2 viðnám	50 ohm
Tengi 2 pólun	Standard
Festingaraðferð tengisins	Enginn
Líkamsstíll tengisins	Beint og rétt horn
Efnisupplýsingar
Miðju samband	Eir gullhúðað, beryllíum kopar gullhúðað
Ytri snerting	Eir gullhúðuð, beryllíum kopar gullhúðuð, ryðfríu stáli pasivated
Líkami	Eir gullhúðuð, beryllíum kopar gull, ryðfríu stáli passivated
Dielectric	PTFE
Umhverfisgögn
Hitastigssvið	-40 gráðu til +165 gráðu
2011/65/ESB (Rohs)	Samhæft

Vörutegund

FRR3/RG316 RG Series snúrusamsetningar (3GHz)
	Þvermál uppbyggingarinnar (mm)
	1	Innri leiðari	Silfurhúðað koparklædda stál	7x0.17±0.05
	2	Einangrari	PTFE	1.56±0.05
	3	Innri hlíf	Silfurhúðaður koparvír	1.95±0.05
	4	jakki	Fep	2.56±0.13

Demping, kraftur (prófunarástand við 20 gráðu sjávarborð)
Tíðni (GHZ)	0.1	0.4	0.9	1.5	2.5
Demping (db/m)	0.27	0.54	0.82	1.06	1.39
Máttur (w)	340	170	113	88	68

Rafmagns- og vélrænir eiginleikar

Tíðni (GHZ)

Viðnám (Ω)

Flutningshraði

Þéttni

Hlíf

Rekstrarhiti

svið

Lágmarks beygju radíus

Rekstrarspenna

70%

94pf/m

>70db

-65 gráðu ~ +200 gráðu

15mm

1200V

Mynd	SKU	Tengi 1	Tengi 2	FRAQUENCE	Skiltap/VSWR

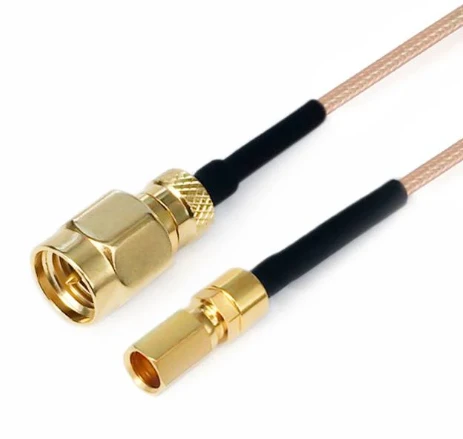

	Frr 3- smmgpf-xxx	Sma karlmaður	GPO kvenkyns	DC -3 ghz	1.25

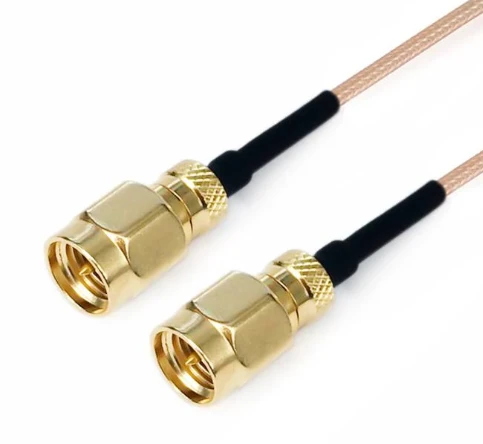

	FRR 3- SMMMM-XXX	Sma karlmaður	Sma karlmaður	DC -3 ghz	1.25

FRR8/RG178 RG Series snúrusamsetningar (3GHz)
	Þvermál uppbyggingarinnar (mm)
	1	Innri leiðari	Silfurhúðað koparklædda stál	7x0.102±0.05
	2	Einangrari	PTFE	0.86±0.05
	3	Innri hlíf	Silfurhúðaður koparvír	1.30±0.05
	4	jakki	Fep	1.86±0.13

Demping, kraftur (prófunarástand við 20 gráðu sjávarborð)
Tíðni (GHZ)	0.1	0.4	1	2	3
Demping (db/m)	0.45	0.92	1.45	2.0	2.6
Máttur (w)	340	170	113	88	68
